一般4层板都是Top layer和Bottom Layer为布线层,中间两层为电源平面。但是有时候上下两层板布线比较麻烦,如果能使用内层电源平面进行布线会方便很多,当然把信号和电源分层放置对PCB的性能有好处,不过真要非常考虑PCB性能的时候,就可以上6层以上的电路板了,成本也会高不少。

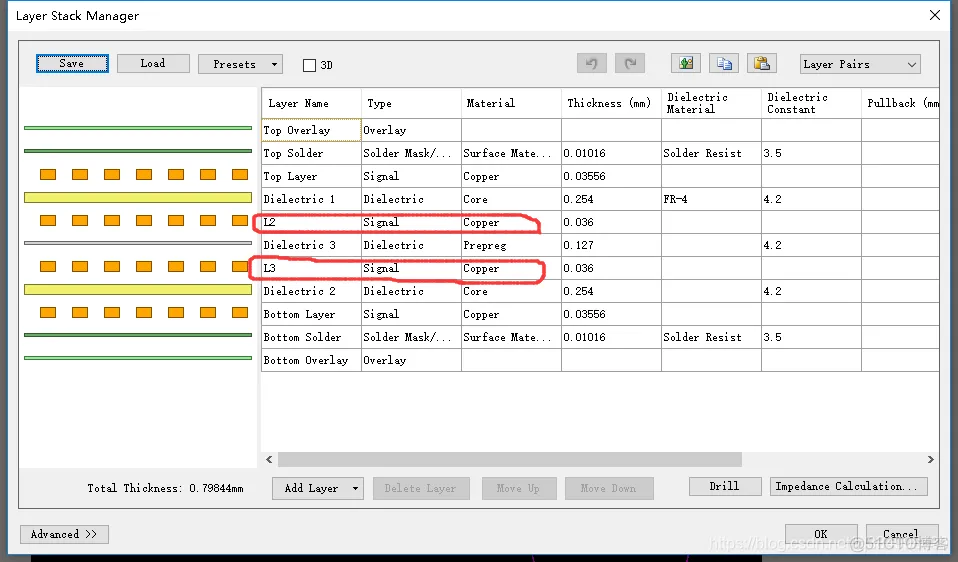

为了可以在4层板中使用中间层进行布线,我们可以在添加中间层的时候选择添加Layer而不是Power Plane:

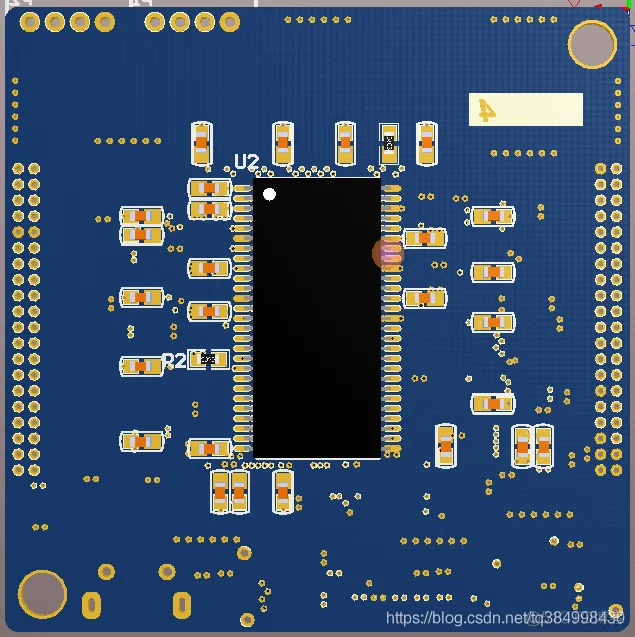

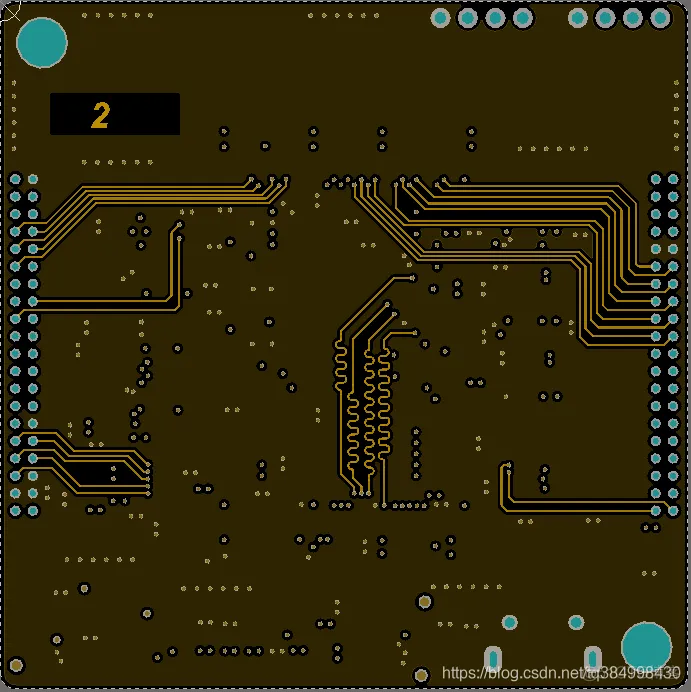

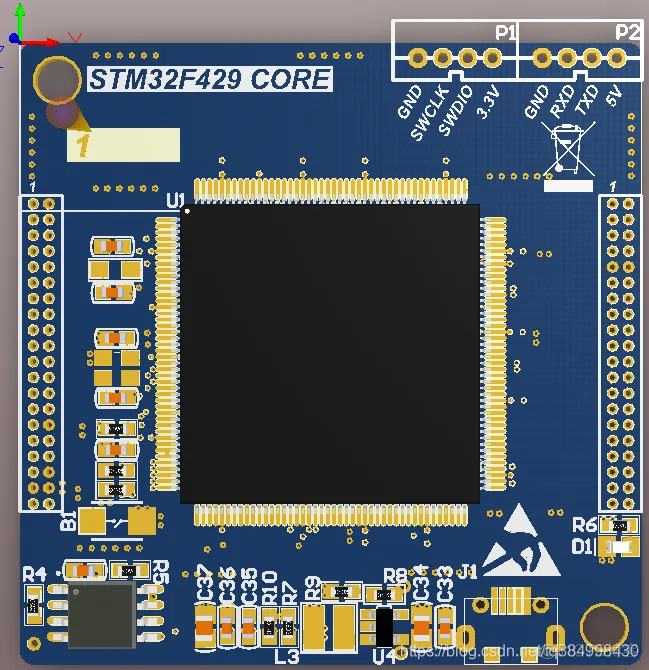

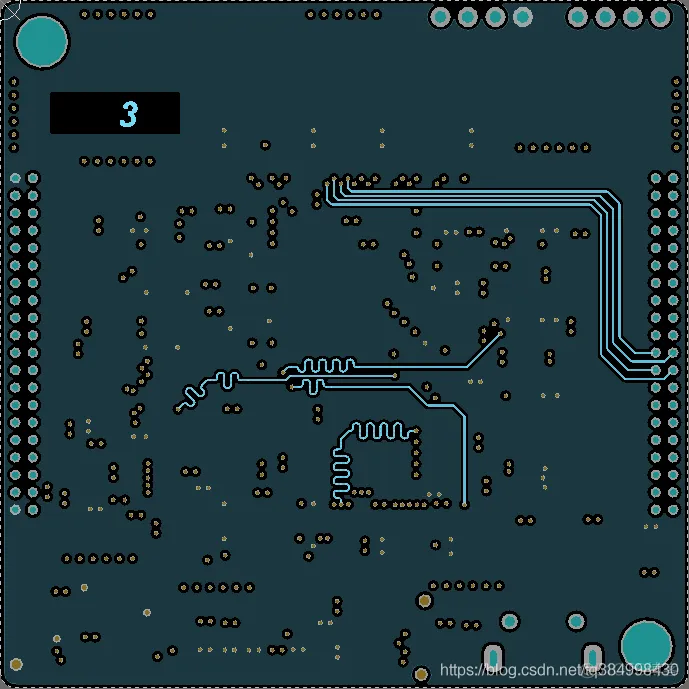

正常在中间的L2和L3里面进行布线即可:

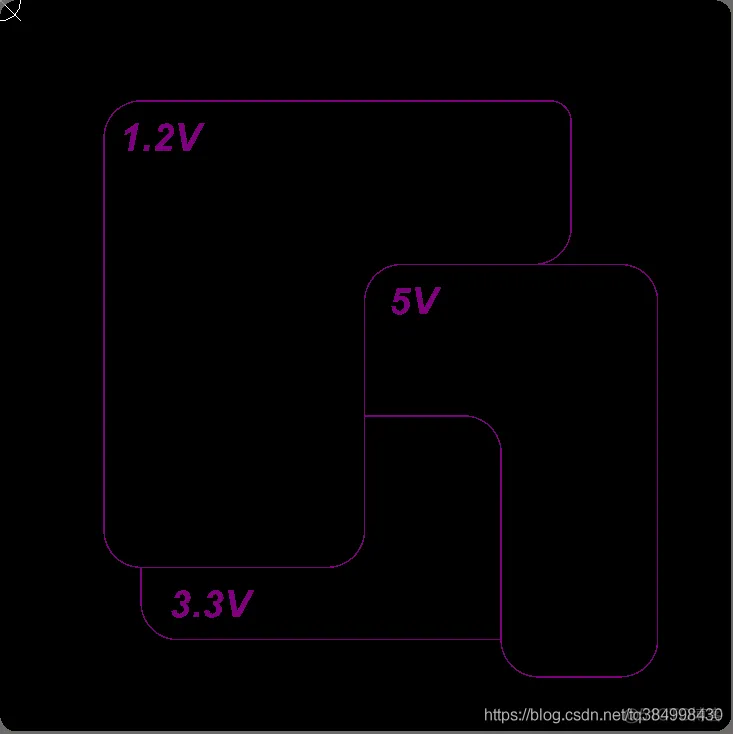

布线完成之后到电源分割的时候,可以模仿power plane的电源分割方式,但是由于layer和plane层的正负片之分,电源分割方式是不一样的。我们先取一个没有使用的Mechanical Layer层,然后在这一层中使用Place Line操作按照plane层电源分割的操作进行电源分割,例如:
分割完成之后根据Primitives进行敷铜,但是为了不让不同的电源之间间距太近,需要进行规则设置,将Poly和Poly之间的间距放大一点,这里我放大到0.5mm:

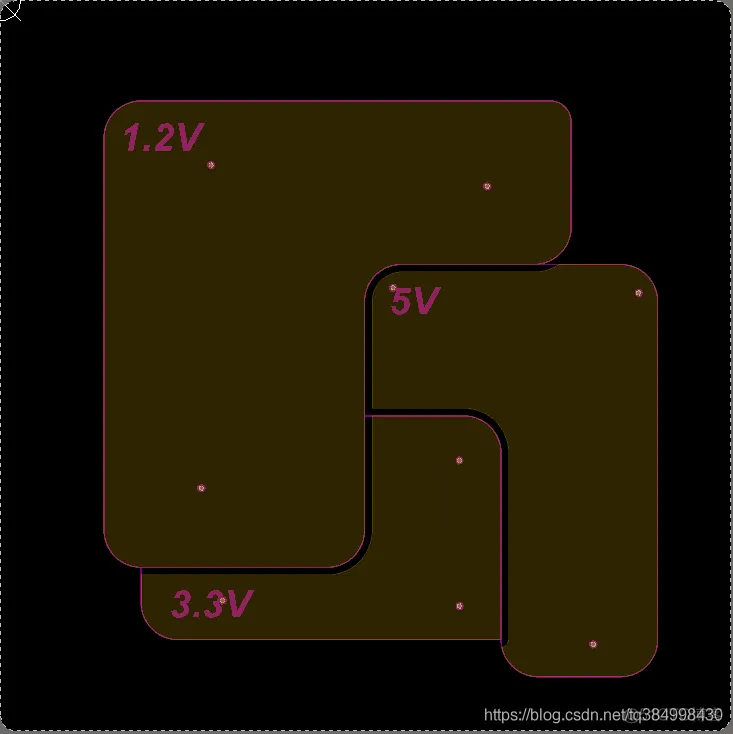

然后进行敷铜:
这就完成了电源分割了。
多层板,放飞自己的思想!
