无线视频传输方案：基于qca9531的SKW99无线视频流云端推送

为满足物联网智慧校园，智能家居，智慧工厂，智能交通、智慧博物馆、培训机构等不同行业实时直播的需求。本篇以集成200万高清摄像头功能的高通方案qca9531 wifi模块SKW99为为例，简单介绍基于WiFi技术的无线视频流云端推送方案。

1、方案背景

• 产品物联网升级过程中对无线视频传输提出更高分辨率、更高帧率的视频源需求；
• 现有WiFi模块无法满足高清视频的实时直播；
• 成熟有效的无线视频流云端推送方案能有效解决非视距，延迟大，不稳定等问题。

2、无线视频流云端推送方案介绍

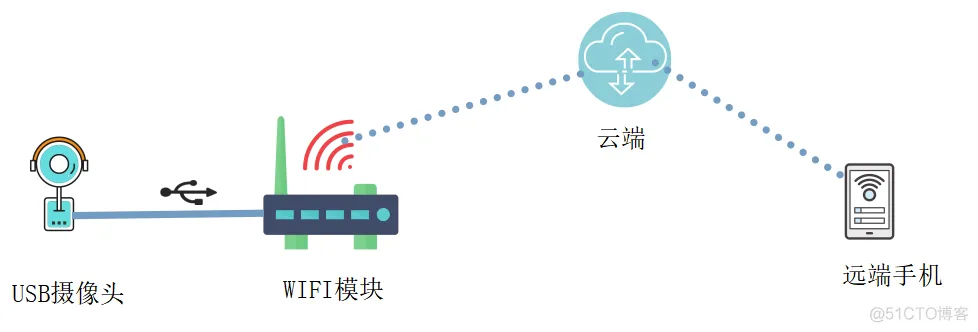

方案构成：无线视频流云端推送方案由USB摄像头，QCA9531 WiFi模块、云端视频服务器及接收视频的手机组成。

方案设计：在网络USB摄像头的PCB板上，嵌入QCA9531 WiFi模块，通过USB接口将摄像头连接到WiFi模块，WiFi模块将摄像头采集的视频传输上传到云端视频服务器，并提供视频播放地址，用户通过手机端访问播放地址即可实时播放视频。

工作原理：用户在云端架设好云端视频服务器，通过WiFi模块采集USB摄像头视频内容，并将视频数据上传到云端视频服务器；手机端通过访问云端视频服务器提供的播放地址，获取视频流，实时查看USB摄像头采集的视频。

1）摄像头输出的图像格式及分辨率、帧率-----MJPEG 全30帧，YUY2 全30帧，H.264 全30帧

       MJPG所支持的常见分辨率，分辨率与摄像头有关设置后会自动匹配； 640x320、640x360、800x600、848x480、960x720、1024x576、1920x1080。

      YUV所支持的常见分辨率：288x160、320x180、432x240、640x320、640x360、640x480。

       H.264所支持的常见分辨率：288x160、320x180、432x240、640x320、640x360、640x480。

2）支持的系统

       WinXP/Vista/Win7/Win8

       Linux with UVC（above linux-2.6.26）

       MAC-OS X 10.4.8 or later

       Wince with UVC

       Android 4.0 or above with UVC

3）支持的摄像头

       支持USB摄像头，测试使用索尼IMX291摄像头，若用户使用其他型号的摄像头，遇到码率大带宽高的情况，可以摄像头厂商联系，通过厂商提供SDK设置摄像头参数，设置摄像头采集参数，不同厂商摄像头的参数配置有所差异，统一可控的参数如分辨率、帧率等可通过web界面进行配置。

4）支持的云平台

       支持主流云平台，如：阿里云，腾讯云，华为云等。

3、无线视频流云端推送方案优势

1. 支持嵌入式RTMP/RTSP协议，可独立推流到流媒体服务器；
2. 支持模块端做视频服务器，用户通过http协议获取视频流；
3. 支持UVC免驱摄像头挂载，摄像头可支持H.264/MJPG/YUYV视频格式；
4. 推流支持720P@30帧/130万像素，本地视频支持1080P@30帧/200万像素；
5. 网口10/100M自适应；
6. 支持多种工作模式，如Gateway/Ap-cli/Station等；
7. 内嵌web server，支持用户通过web界面配置无线、有线、系统等参数；
8. 可扩展支持4G/5G模块挂载。

4、支持云端推送的WiFi模块

       目前已经有四款高通方案的WiFi模块支持无线视频流云端推送功能，分别是高通平台的QC9531方案的SKW97/SKW99和QC9531+QC9887方案的SKW100，支持云端推送，且支持实时直播。
