工程机械驾驶室ROPS仿真与实验验证：安全设计的双重保障

本研究对象为某款工程机械驾驶室，要根据ISO12117的要求进行滚翻保护（ROPS）仿真分析。该项仿真的难点在于，滚翻保护需要连续进行三个方向的加载，分别是侧向、纵向和垂向。侧向加载时，在满足性能要求后，转入垂向加载工况，再次满足性能要求后，转入垂向加载工况，即下一工况是在前一工况变形基础上进行仿真分析，由于难以确定性能达标时刻，传统的仿真分析方法难以进行仿真。

本研究使用LS-DYNA，通过调整仿真模型的刚性墙的生效和失效时间，并采取相应的计算稳定控制措施，使得仿真分析结果与试验结果高度一致，仿真分析技术得到了验证，可为新车型的开发节省试验费用，缩短研发、生产周期。

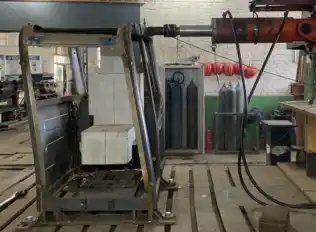

试验现场图片

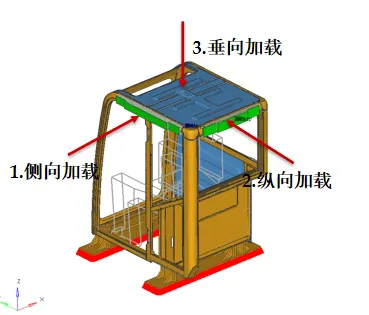

侧向加载

纵向加载

垂向加载

加载力仿真与试验对比

侧向吸能仿真与试验对比

侧向吸能仿真和试验值误差为0.5%，仿真精度高。
