Isight集成SFE：刚度与模态优化的详细路径

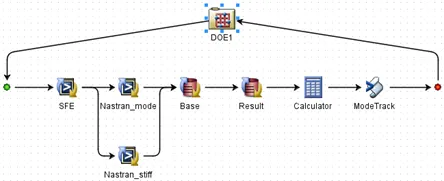

1 Isight集成SFE操作流程

SFE的优化是借助外部优化软件实现的，常用的是Isight集成软件，接下来的优化流程以Isight讲解。

1.1 文件准备

优化集成前，需要准备好所有的文件。

SFE相关文件	1. 已定义变量的SFE模型 2. Con文件 3. Mac变量文件 4. 计算文件
批处理文件	1. SFE批处理文件 2. 模型计算批处理文件

SFE相关文件在变量定义时已准备好，接下来是批处理文件的编写。创建一个后缀为bat的文件，右键编辑，批处理文件的格式为：软件位置模型名称。

SFE批处理文件：

C：\SFE\CONCEPT\v4.5.0.1\bin\concept.cmd SFE.con

计算批处理文件(Nastran为例)：

C：\MSC.Software\MSC_Nastran\20140\bin\nastran.exe SFE.bdf

1.2 基本流程创建

1.2.1 新建Isight

打开Isight软件，显示如下图，首先保存Isight模型(后缀为zmf)到存放计算文件的文件夹内。

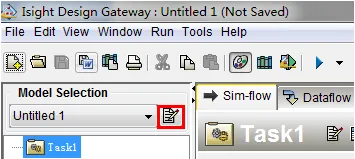

点击下图中的红色按钮(Model Properties)。

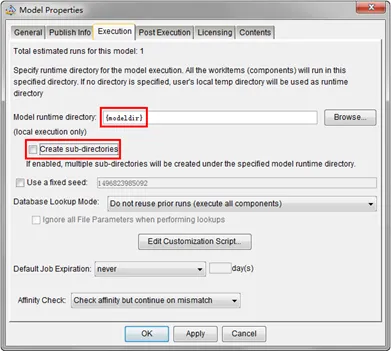

在弹出的菜单中，切换到Execution，在Model runtimedirectory中输入{modeldir}，这样设置，Isight调用的文件地址为Isight模型保存的地址(是一个相对地址，不是绝对地址)。取消勾选Create sub-directories，不生成子文件夹，程序运行过程中的所有文件皆保存在Isight模型保存的地址。

1.2.2 创建SFE运行组件

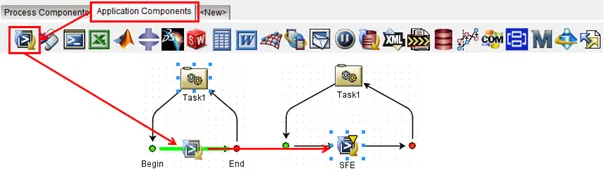

在主界面中，切换到Application Components，将鼠标放在第一个图标上(Simcode，用于集成软件)，按住拖动到Begin、End之间的箭头上，待其变成绿色，释放，Simcode组件被添加到流程中。在其上方点击右键Rename，输入SFE。

双击SFE组件，弹出新的菜单，包含三个部分Input、Command、Output。首先在Command中Basic设置运行软件，点击Find Program，打开准备好的SFE批处理文件。在地址栏中将F：\_SFE\SFE.bat改为{modeldir}\SFE.bat，文件地址是Isight模型保存的地址。
