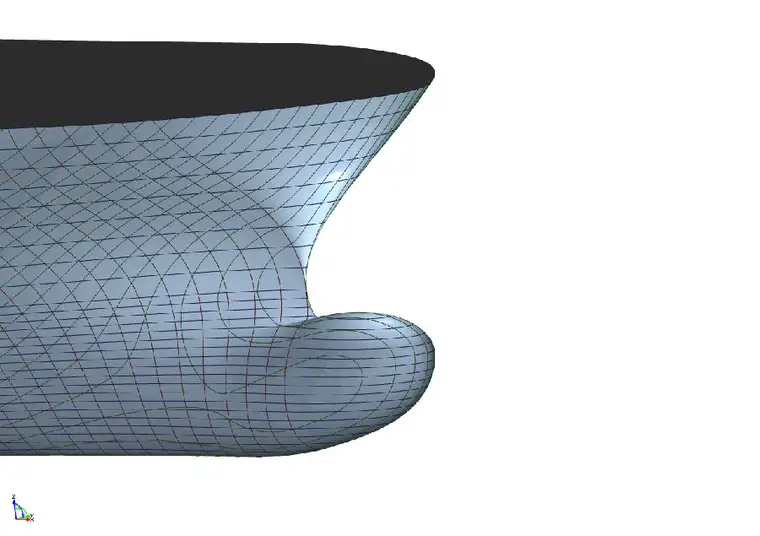

如果加一个这样的动画，效果立马提升有木有?

不仅直观而且引人入胜，领导看了也会心想：

CAESES 4.0版本引入了GIF动画生成功能。本文以某全参数化船型艏部举例，做以简单介绍。

1. 在CAESES中，可以改变变量design variable使模型产生变型。本文所选用的变量分别为控制球艏长度变量bulb_length和控制球艏上部形状变量bulbTopElevationAtFp.

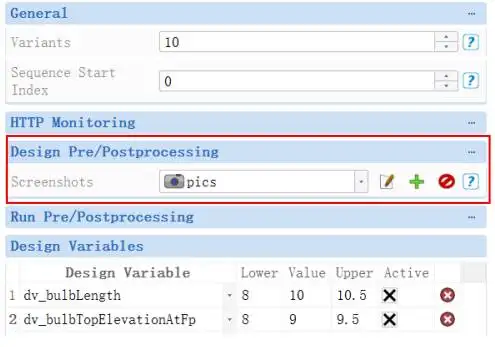

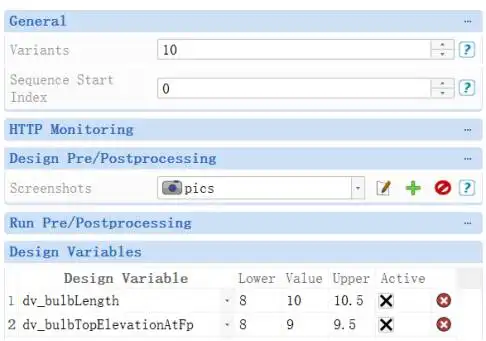

2. 选择一种优化算法（本文选择sobol,也可选择其他算法）使船体产生10种变型（Variants=10）.给定合理的变量bulb_length和bulbTopElevationAtFp变化范围

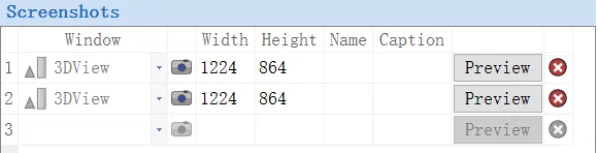

3. 在Screenshots中，点击“+”增加截图设置，即生成gif动画的视图

4. 在screenshots的编辑中，首先要选择正在编辑的模型所在的视图（3Dview或者3Doverview）. 然后在模型所在的视图中对模型进行旋转，平移，放大缩小等操作来决定最后生成的gif动画所显示的模型视图角度以及大小。可以单击“Preview”来预览gif动画的截图。

5. 可以对同一模型生成多个视图角度的gif动画。

6.  设置好screenshots后单击运行进行sobol计算。

7. 计算结束后，单击“open design view”

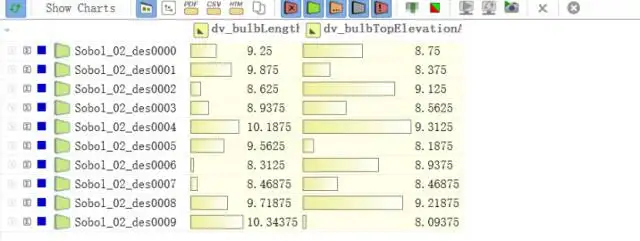

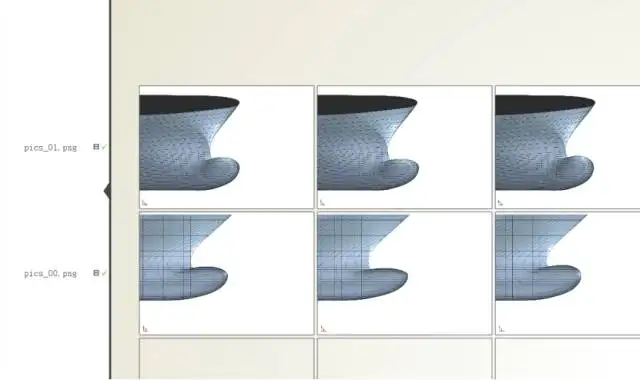

8.  生成的design viewer如下图:

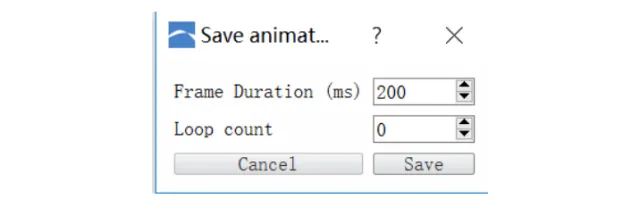

单击Export row as animated GIF，然后修改时间（推荐500ms） 生成GIF动画

9.  除了模型外型，对于在CAESES中显示的CFD计算结果视图也可以生成动画哦~
