有限元分析常见问题探讨

1、DM基本操作之测量功能

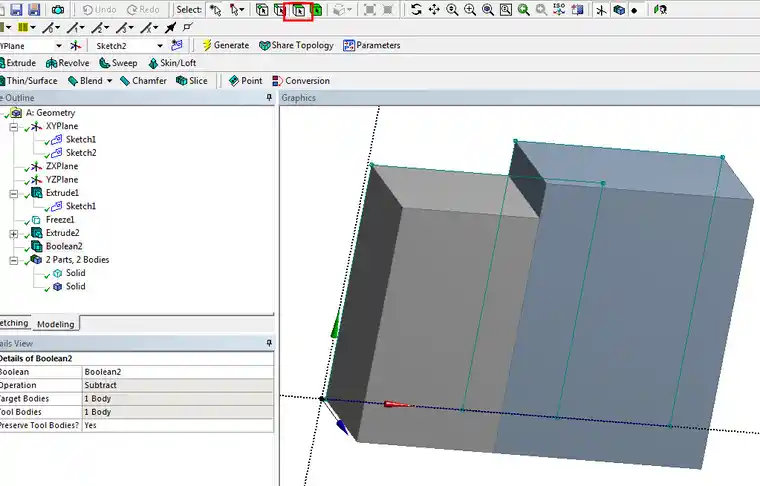

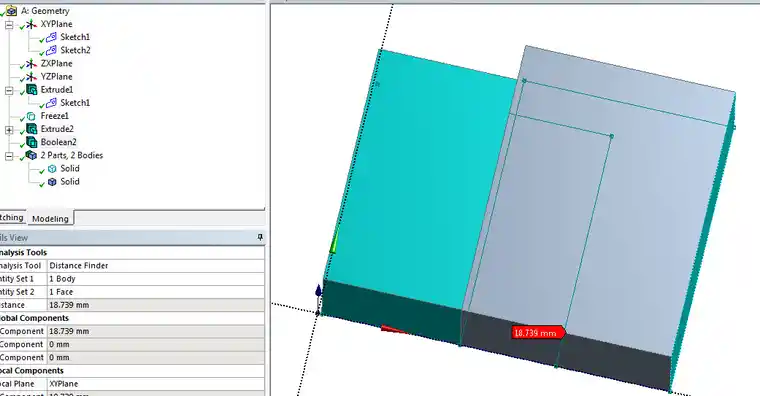

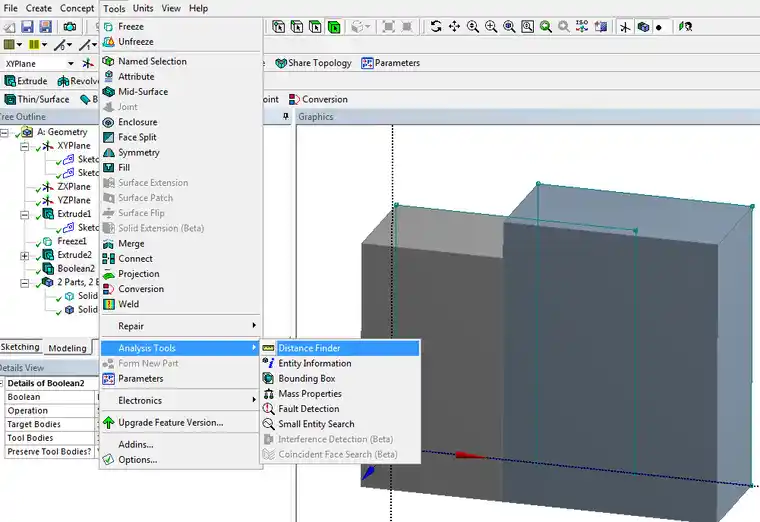

打开Ansys/Workbench，进入DM模块。有时候我们需要临时知道一些设计参数，距离，厚度之类，这时就需要测量功能。这个功能在标题栏的Tools里。点击这个标签，弹出下拉菜单。看到Analysis Tools。鼠标悬停这里，弹出次级菜单，看到有测量距离或是体信息的一些选项。我们点击Distance Finder。左下角出现选项列，可以选择自己要测量的特征。但这里要注意一点，此时系统默认的是选择体，而我们要测量面距离，应该怎么办呢？这个时候，找到标题栏下的一排选项，是告知选择点，线，面及体的。如下图，

2、DM基本操作之平面操作

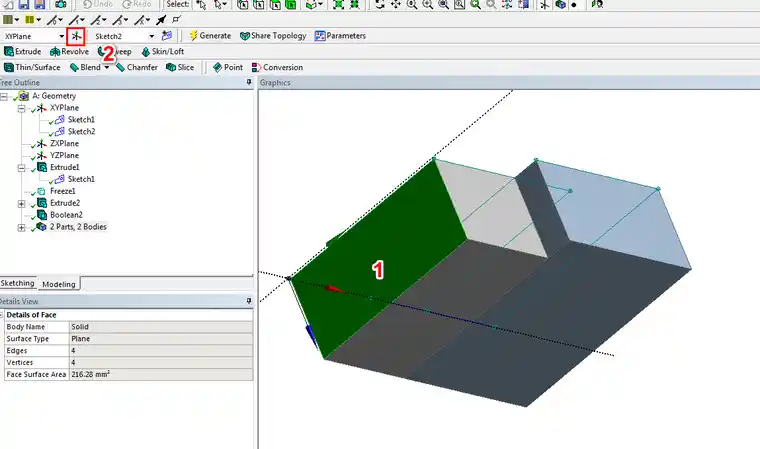

进入DM模块后，可以选择已有平面或基准平面建立平面。

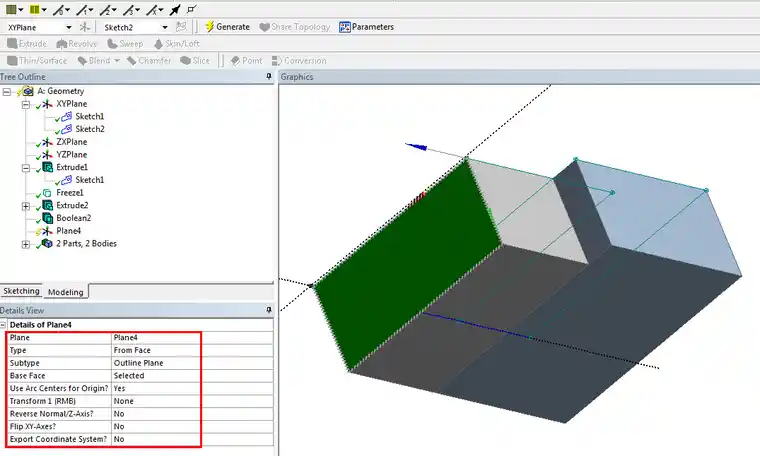

这个地方有待建立平面的详细信息及过程。如是通过平面来建立，还是通过几何体表面来建立。里边选项很多，可根据自己需要来选择。

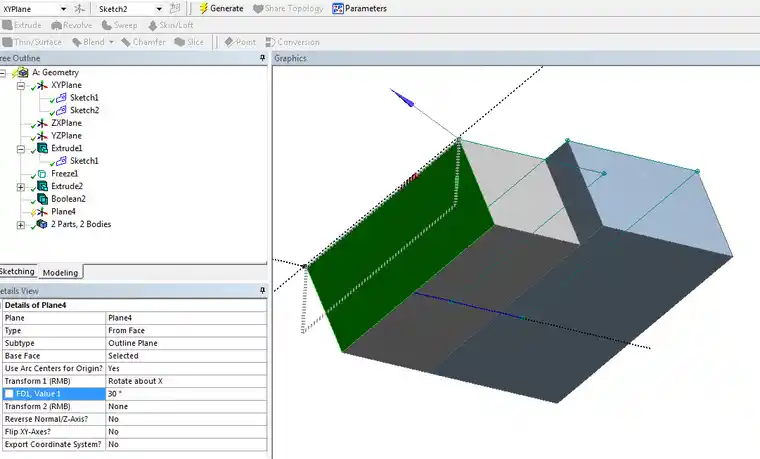

还可以选择平面形成过程，比如由源面平移多少，旋转多少，是否改变Z轴等。功能还是挺多，只要仔细操作，可以满足大多数几何要求。

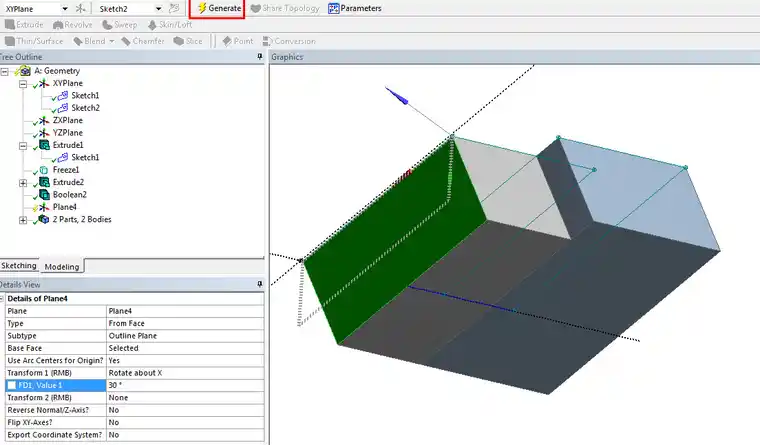

设定完成后，需要点击生成按钮，英文版是Generate，面就会生成出来了。
