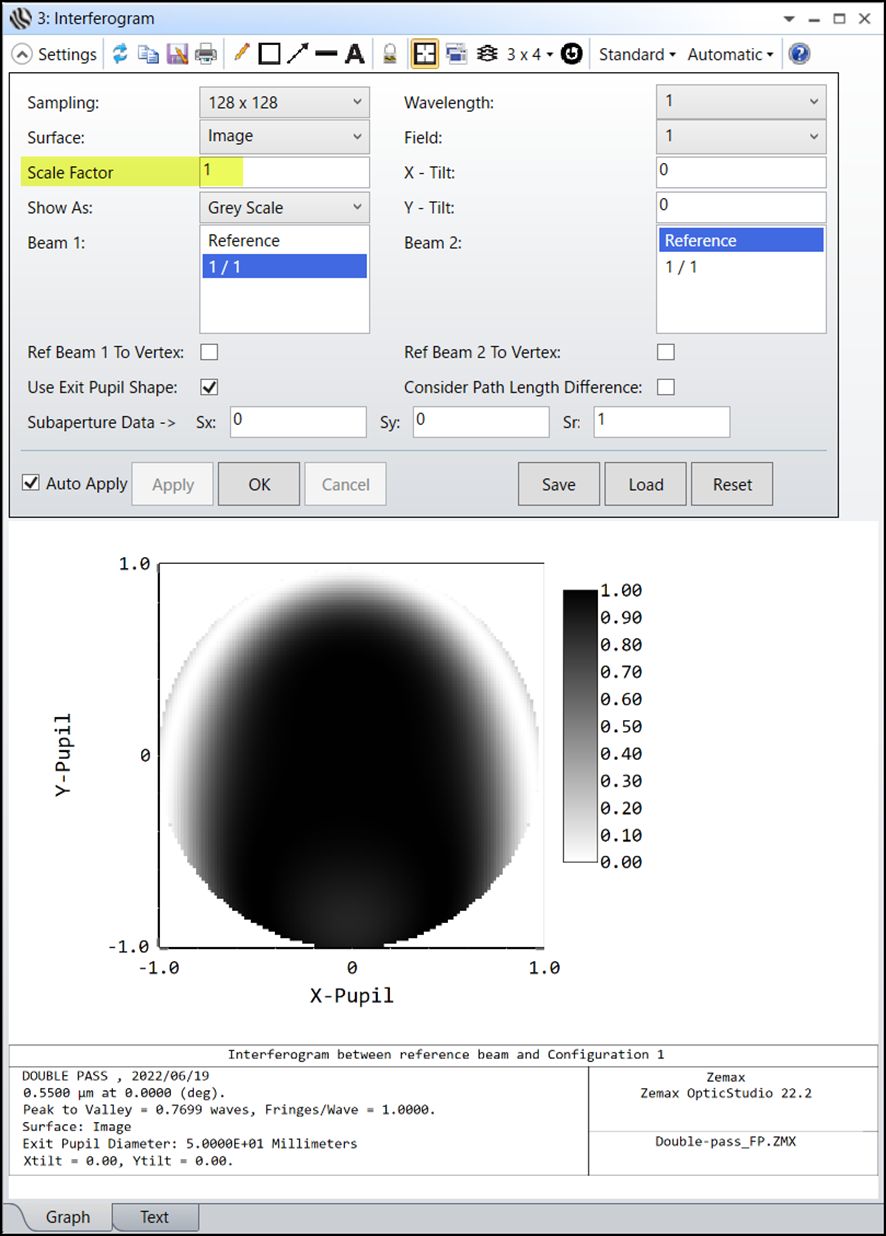

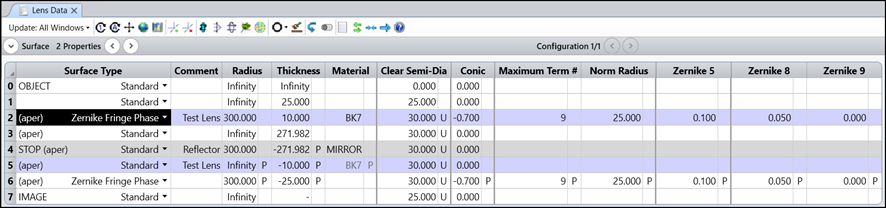

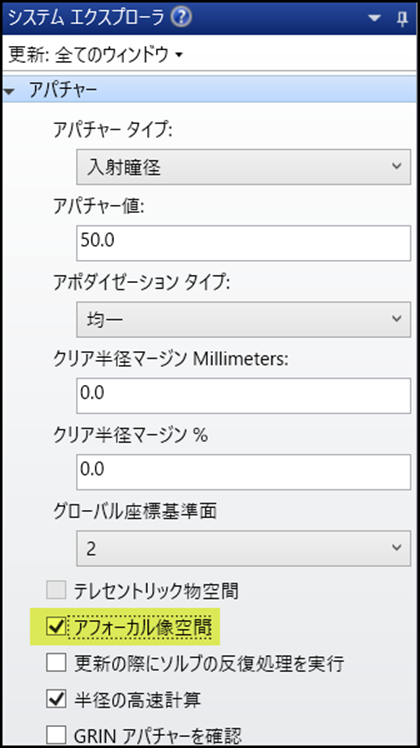

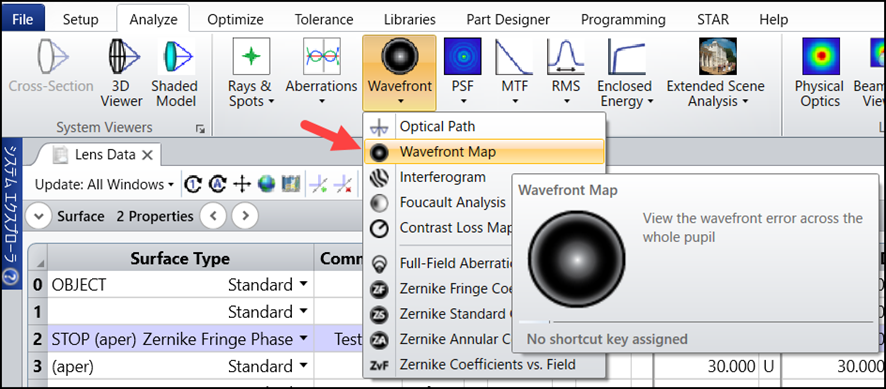

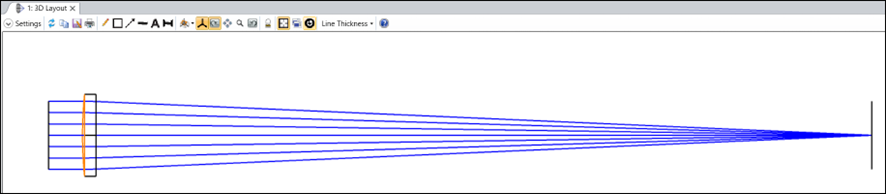

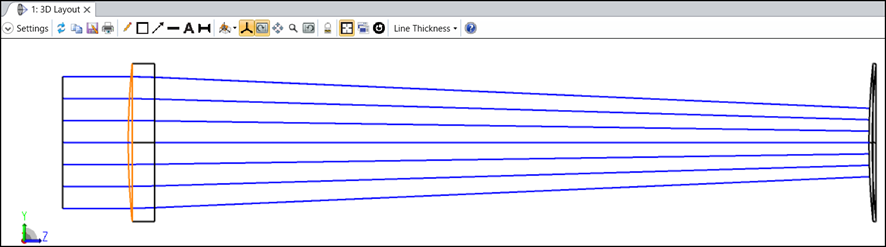

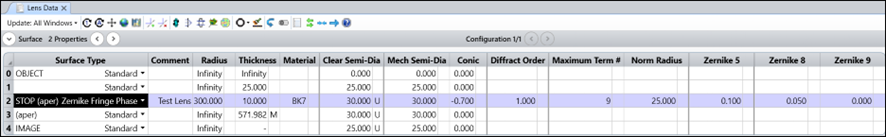

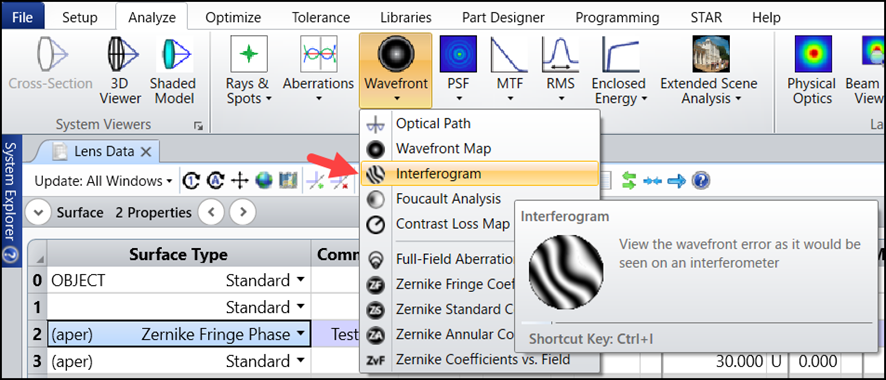

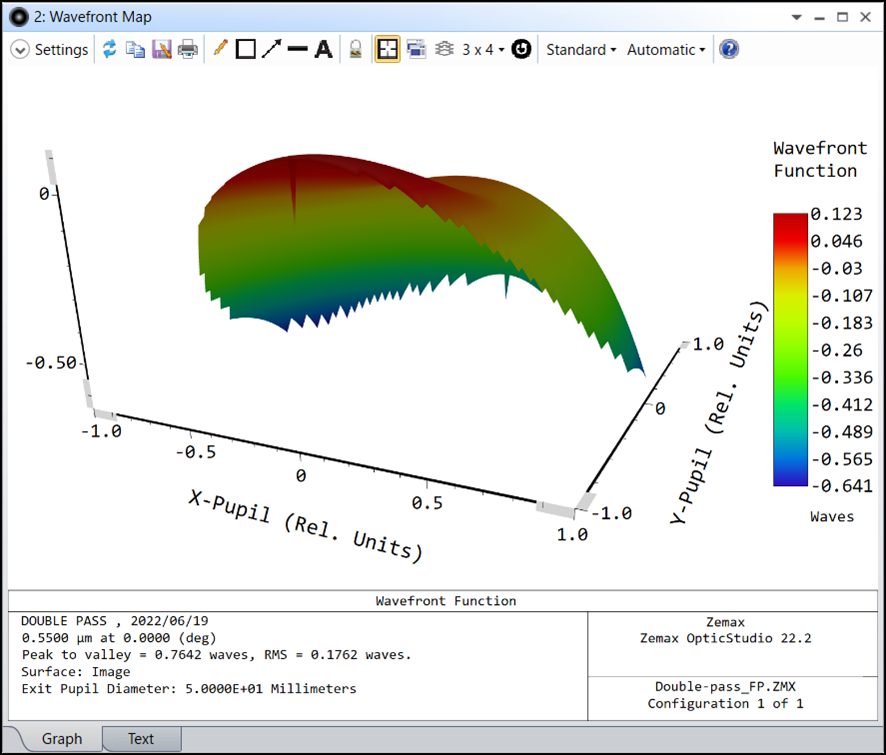

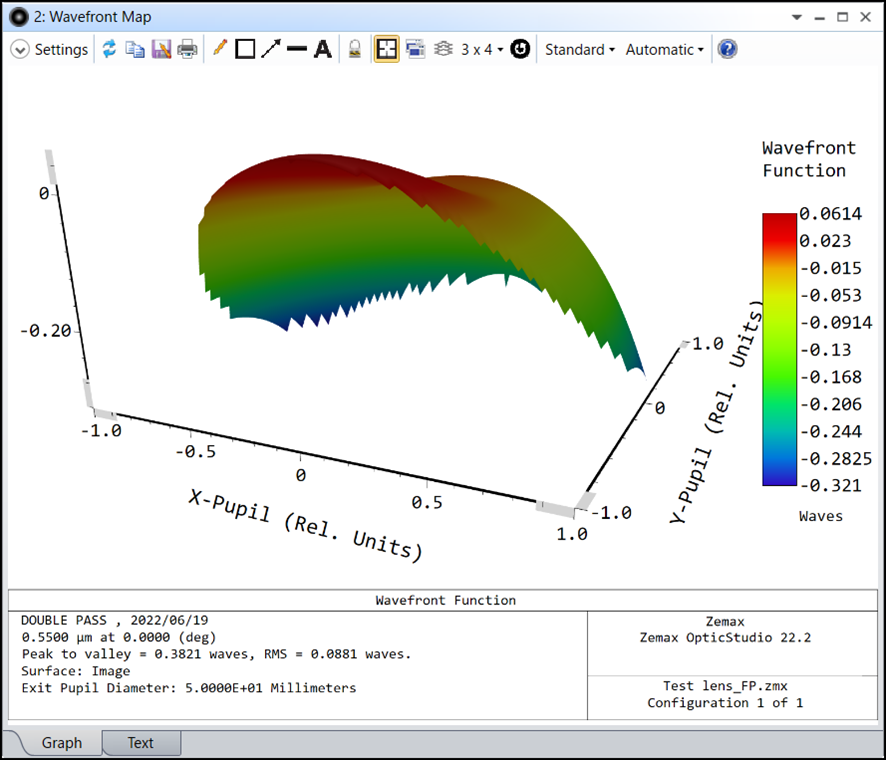

本节介绍一个Fizeau干涉仪的模拟实例。干涉仪有多种类型，这里介绍的Fizeau干涉仪是一种干涉仪，广泛用于测量光学元件和透射波面的表面精度。 这里我们介绍一个使用Fizeau干涉仪来测量透镜的透射波面变形的例子。以下是被测试的系统。 使用一个有效直径为50毫米、焦距为578毫米的平凸透镜。为了表示不对称的像差，用Zernike条纹相位面来增加像散和慧差像差。 还使用了-0.7的圆锥系数。 平凸透镜会导致大的球差。下图是镜头数据编辑器。 背面的焦点是571.982毫米。 以下是光路图。 可以使用分析->波前图对波前进行分析。 下图展示的是波前图的分析结果。波前PV值 0.3821λ、RMS 0.0881λ。 接下来，对Fizeau干涉仪进行建模。 要建立一个含有 "平面光源 "的Fizeau干涉仪模型（即发射准直光），选择 "无焦像空间 "复选框并进入无焦模式，如下图所示。 在对 "球面原型 "进行建模时（在这里发出会聚光），请将镜头置于正常焦距模式。镜头数据编辑器如下图所示。 在测试透镜后面放一个凸面镜反射光线，这样光线就会重新进入测试透镜。 应注意以下两点：1. 从测试镜头到凸面镜的距离应该是测试镜头的后焦点（571.982毫米）减去凸面镜的曲率半径（本例中为300毫米）。2.尽可能多地拾取数据，以确保在待测数据发生变化时，回程的数据相应变化。 各种系数也被拾取。模型完成后的光路图如下所示。 检查波前像差图。可以看出，波前像差为0.7642λpv和0.1762λRMS，是单透镜的两倍。 也可以看出，不对称像差没有问题（因为往返的光通量通过被测镜头上的同一个地方）。因此，Fizeau干涉仪输出值的1/2是被测透镜本身的波前像差。 此外还可以使用下图的干涉图分析功能进行波前分析：  放大率被设置为1。 帮助文件指出，对于双通道光学系统，放大率应设置为2，但这是在双通道光学系统被建模为简化的单通道时。 如果像本例中那样对整个双通道进行建模，则应将放大率设为1。 |
