本帖的尺寸并非原书尺寸。本人在练习时也苦于影印版的图看不清楚。不过在网上搜索到一个成功案列,他的工件和刀具看起来很靠谱,于是就在assembly中量了它的尺寸发上来。
本人用这个尺寸仿真成功了。当然仿真成功与否跟尺寸没啥关系,但是发上来供学习仿真的朋友使用方便。
都是量的点,但是画起来也比较方便。刀具小圆角部分根据书上的可以意思意思画一个,我画的时候并没有和斜边相切,只是半径一样,因为按原图样子好像尺寸过小画不出来。

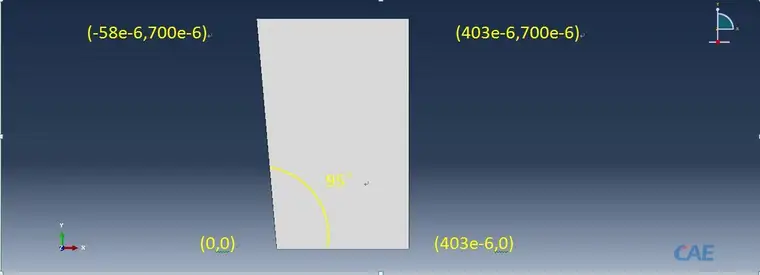

刀具:

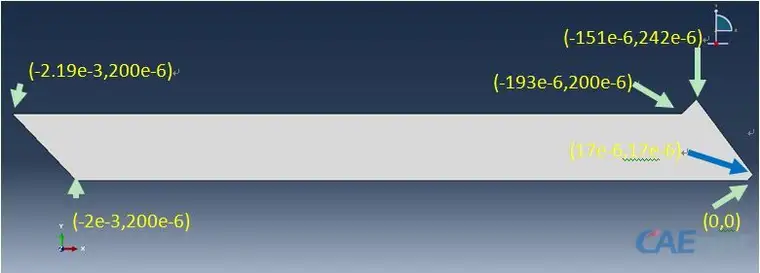

工件:

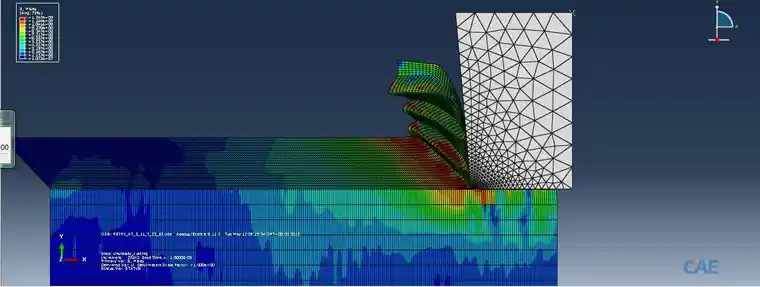

附上仿真成功的图:
PS.材料属性Plastic最后一项数字是695
