在构件计算过程中,不可避免需要计算截面特性,常见的特性值计算可采用CAD/MIDAS/ANSYS等软件计算。但有时我们需计算一些不常见的截面特性值,如截面不对称系数,这就带来一些困难,因为常见方法的计算结果中并未给出这些值。对于常见的形状规则的截面,我们可以根据公式进行手算积分计算,但对于形状较为复杂的截面,我们难以手算。此时,采用数值计算方法显得非常重要。常见的方法为:将截面离散为若干单元,将理论积分公式离散为各单元数值之和,如硕士阶段学过的条带法。
帖子内容是基于ABAQUS平台编写PYTHON脚本,以计算所需的截面特性值。
具体思路如下:
1)将绘制的截面形状以IGS格式(也可以是其他能导入ABAQUS的格式)导入ABAQUS中;
2)以导入的截面形状为草图,在PART中建立壳部件;
3)装配并划分网格,以离散截面为若干三角形单元(划分三角形单元的目的是适应复杂截面的网格划分);
4)读取部件单元节点坐标;
5)调用截面特性计算函数,以计算形心坐标;
6)根据所计算的形心坐标移动部件,使得坐标原点位于截面几何形心;
6)调用截面特性计算函数,以计算所需截面特性。

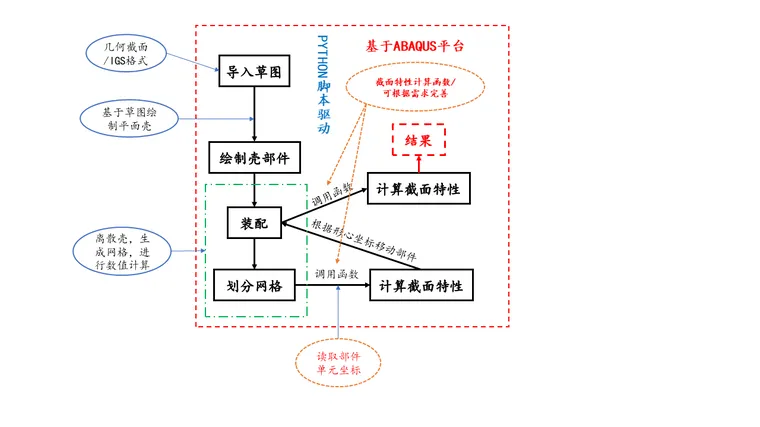

程序实现及各步骤解释如下图所示。
