78L05与7805引脚差异解析

78L05和7805的引脚输入正好与输出引脚相反。78L05的1脚、2脚、3脚依次为输出、接地、输入。7805的第1、2、3脚依次为输入、接地、输出。扩展信息:78L05是一款固定电压(5V)三端集成稳压器,可应用于多种应用。其出色的内部电流限制和热关断特性使其特别适合过载。当用它代替传统的齐纳二极管-电阻组时,其输出阻抗得到有效改善,但偏置电流大大降低。705三端稳压集成电路,电子产品中,常见的三端稳压集成电路有正电压输出的78 系列和负电压输出的79系列。顾名思义,三端IC就是指这种稳压用的集成电路,只有三个引脚,即输入端、接地端和输出端。看起来就是普通三极管,TO- 220的标准封装,9013的TO-92封装。



78L05引脚定义是哪个?手绘图厂家说左边那个接线是对的但是发热烫的很

78L05为小电流DC稳压器件,最大输入电压约12V,固定输出电压约5V,输出电流约100mA。一般用于低压小电流电路。78L05是三端稳压电路。第一个输入必须高于5V,第二个接地至0V,第三个输出至5V。

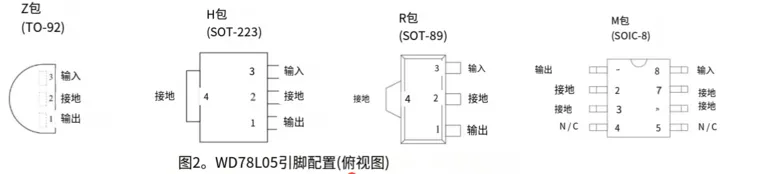

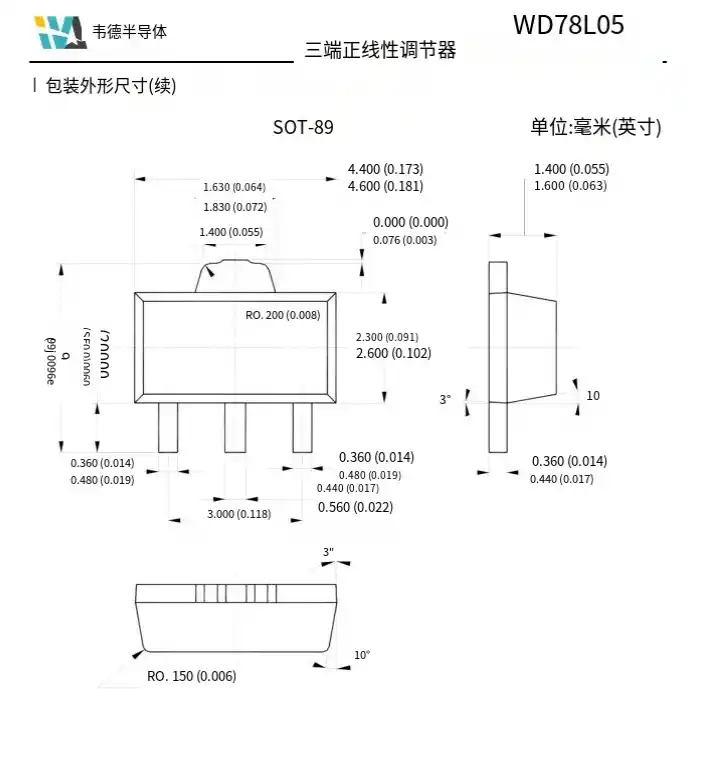

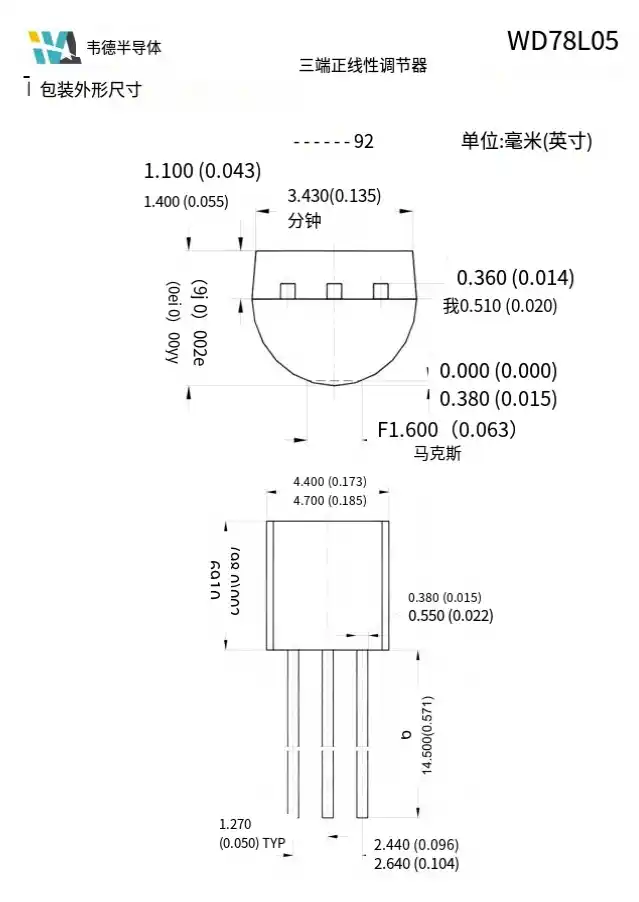

三极管WD 78L05管脚图

字的一边朝向自己,引脚朝下,左脚,电源输入端,中间接地,右脚5V输出端,滤波电容正极。这是78XX系列稳压集成电路。
