CAD修剪与延伸技巧揭秘

CAD中修剪命令是编辑命令中使用频率非常高的一个命令，延伸命令和修剪的命令效果相反，两个命令在使用过程中可以通过按Shift键相互转换。修剪和延伸通过缩短或拉长图形、删除图形多余部分，使图形与其他图形的边相接。因为有着两个命令，我们在绘制图形时可以不用特别精确控制长度，甚至可以用构造线、射线来代替直线，然后通过修剪和延伸对图形进行修整。

一、修剪和延伸的基本操作

修剪和延伸的基本技巧首先是选择，首先要选择修剪、延伸边界，或称为切割对象，也就是选择作为修剪和延伸的基准的对象，然后就是选择要被修剪或延伸的对象，掌握了这两者的选择技巧就基本掌握了修剪和延伸的操作。

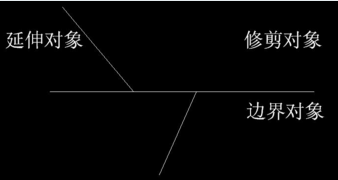

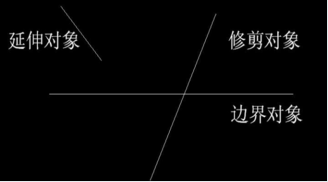

修剪和延伸相关对象

用上面这样简单的图先了解一下修剪和延伸的基本操作，步骤如下：

1、输入TR命令，回车。

2、点选上图中的边界对象后，回车。

3、在修剪对象的上半部分单击，完成修剪。

4、按住Shift键，单击要延伸的对象，完成延伸。结果如下图所示。

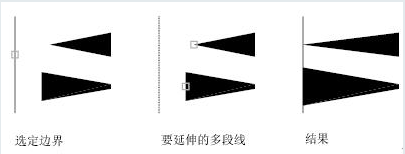

这是修剪和延伸的一个最基本操作，刚开始学习的时候要注意：

1、注意看命令行提示，由于边界对象可以选择多个，必须按回车或空格确认才能进行后面的修剪。

2、另外要知道修剪的同时也可以延伸，不需要退出修剪命令去再执行一次延伸命令了。

3、修剪边界也可以作为被修剪的对象，被其他边界修剪。

二、修剪的选择技巧

修剪延伸不仅支持一些简单的点选和框选，还支持一些非常特殊的选择方式。掌握了选择的技巧，可以使修剪的操作效率成倍提升。

修剪边界对象（切割对象）支持常规的各种选择技巧，点选、框选，而且可以不断累加选择。当然，最简单的选择方式是当出现选择修剪边界时直接按空格（回车）键，此时将把图中所有图形作为修剪编辑，我们就可以修剪图中的任意对象。将所有对象作为修剪对象操作非常简单，省略了选择修剪边界的操作，因此大多数设计人员都已经习惯于这样操作。但建议还是具体情况具体对待，不要什么情况都是用这种方式。

我觉得有些情况不适合用所有对象作为修剪边界，例如下图所示情况，要修剪两条红线之间的黄线，如果选择所有对象作为修剪编辑，修剪时就需要点五次，如果只选择两条红线作为边界，修剪时只要点一次就可以了。

还有一种情况，如果图中图形非常多，对象数量数万时，修剪时也不建议回车使用所有对象作为修剪边界。想一想，让数万个对象都参与修剪计算，肯定比只选择几条边界进行修剪消耗更多系统资源，软件计算时间更长。

被修剪对象支持点选和框选，这两种方式不用输入参数，直接使用就可以。（CAD早期版本可能不能直接框选，需要输入选项）。

围栏（F）:

另外被修剪对象还有一种特殊模式：围栏（F），也就是可以拉一条线，与次线交叉的部分都被修剪，如下图所示。

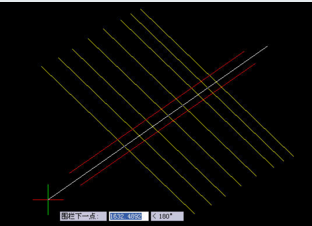

对于这张图来说，框选两次也可以，可能比输入F参数，然后再这么拉一条折线更方便。如果要修剪的部分在两条相隔比较近的线中间，尤其是斜向的时候，用F还是很方便的，如下图所示。

三、边缘和投影模式

除了选择的技巧外，修剪和延伸还提供了一些选项，例如选择边缘模式和投影模式。

边（E）

即使选择的剪切边或边界边与修剪对象不相交，但延长线能相交，也可以进行修剪，如下图所示。

我们要用图中的小竖线去修剪斜线，只选在选择完修剪边界后，当命令行提示：

选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:

此时输入E，就可以将边缘模式设置为延伸或不延伸，只要设置为延伸，就可以用修剪边界的延长线去修剪，如果设置不延伸，当然就无法修剪了。

投影（P）

至于投影模式，一般很少有人用到，主要是当两条线不相交，但在视图或其他投影中相交的情况下，可以利用投影来进行修剪。例如一条线在XY平面上，另一条线有Z坐标，在俯视图中看起来两条线是相交的，实际上两条线根本就不相交，这种情况下，如果选择“无投影”，将无法修剪，如果选择“视图”投影，则可以修剪，当然还可以用UCS投影。

指定修剪对象时使用的投影方法，下面是从AUTOCAD帮助里摘的几段说明，大家如果看不明白，可以试一下。例图为了让大家看得清楚，设置了两个视口，一个是正交视图，一个是轴测视图，通过看两个视图才能清楚看到修剪后的状态。

 无指定无投影。该命令只修剪与三维空间中的剪切边相交的对象。
