SOLIDWORKS 2019包含许多令人兴奋的改进和新功能,它们帮助您更快、更容易地设计,呈现和表达您的想法。
以下是一些关键的改进:更快的处理您的大型装配体:
处理大型装配体时,SOLIDWORKS 2019速度显著加快。无论您只是查看设计还是添加新的装配体和子装配体,您都会注意到性能上的显著差异。并且完全支持最新的显卡,从而大幅提高了帧的速率,这就意味着更好的观看效果。
借助AR和VR技术以 更加便捷的方式来体验您的设计:
我们已经简化了从SOLIDWORKS到增强现实(AR)和虚拟现实(VR)的路径,并添加了一个名为扩展现实(XR)的新选项。

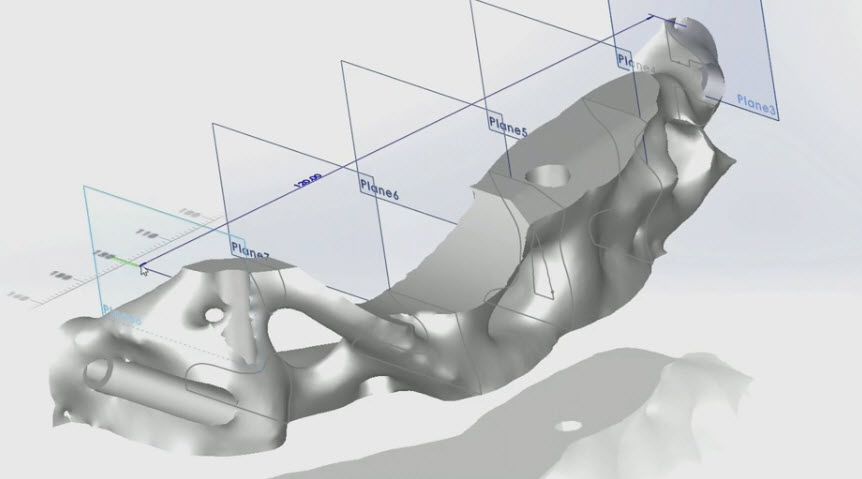

通过使用网格建模使得创新的设计成为可能:
通过自动将2D纹理转换成3D几何图形,可以在几秒钟内在3D模型上创建令人难以置信的细节纹理。在对扫描数据生成的网格几何进行平滑和拓扑优化研究时,采用自动生成二维曲线的方法生成参数曲面。
以新的方式与SOLIDWORKS交互:
触摸用户界面的改进包括样条线和切槽的草图识别,以及复 制、选择和拖动以及3D旋转锁定的手势识别。还包括对微软的Surface Dial的支持。
(注:Surface Dial 是一款为创意工作者而生的电脑蓝牙配件。置于桌面时,扭转它,就可以进行放大缩小、旋转等操作;置于屏幕时,扭转它,就可以调用相应的软件界面,辅助设计师进行创作。)

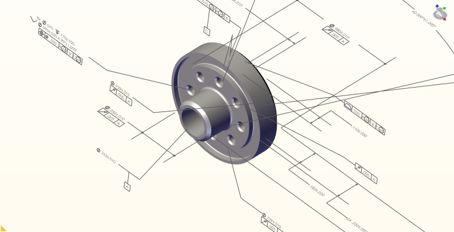

3D标注使设计协作更快速、更容易、更直观:
手写笔和触摸用户现在可以直接在3D模型上进行绘制,以便更加快速的交流想法;类似于屏幕截图图像捕捉。这些3D标注保留在模型中,使得在CAD模型中直接沟通问题变得更加容易。

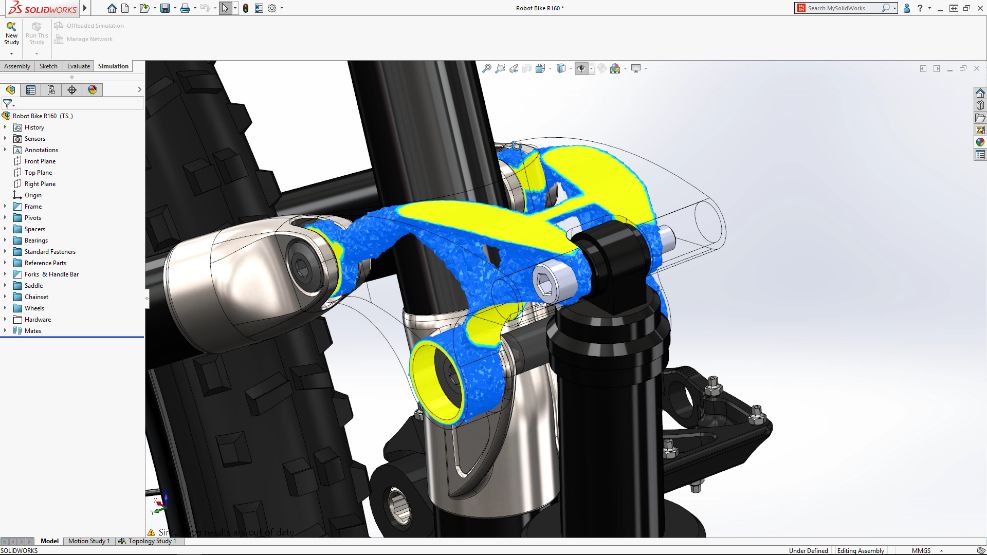

更加强大的 S imulation ( 有限元仿真 ) 能力:
拓扑优化在优化零件时提供了应力和频率约束和目标。
强大的零件建模新工具 :
支持多实体零件的局部倒角和干涉检测。

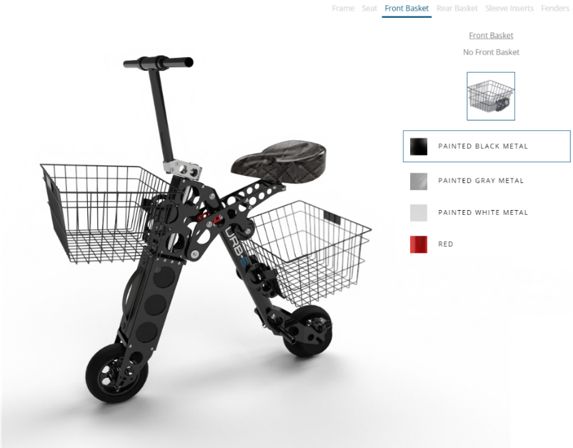

通过SOLIDWORKS SELL 快速和在线地配置并渲染产品:
只需单击便可以将SOLIDWORKS设计添加到SOLIDWORKS SELL基于云的配置程序中。这个更能可以在任何设备上使用,快速分享设计的概念和配置,并使用增强现实(AR)在产品的实际环境中展示产品。
钣金设计的改进 使得 设计和制造更加快速:
薄板与槽口工具的增强包括缺省贯穿所有槽切口、在特征创建过程中定制槽口的尺寸和拐角形状的选项、选择非线性边缘的能力,沿着这些边缘创建薄板和槽口特征组,以便所有选定的薄板和槽口特征可以统一并作为一个组而不是单独修改。
此外,对于钣金,当您将自定义材料指定给钣金零件时,可以将钣金参数(如K因子系数和厚度)链接到该材料。如果更改材质,钣金参数也会自动更新。
除了改进设计的增强功能之外,还添加了许多增强功能来改进制造,包括:使用SOLIDWORKS CAM/Machinist 进行更智能的加工: 尖角和圆角减速,机床的进给速度允许接近尖角和圆弧时减速。创建特定于机床的加工策略。随着对锥形柄和更多参数的支持,工具得到了改进。

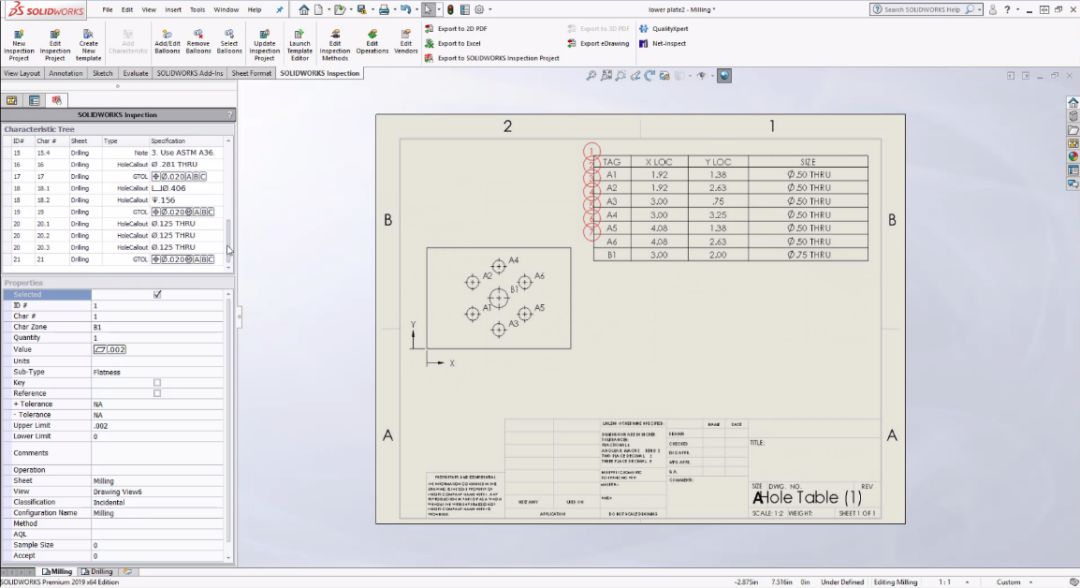

利用SOLIDWORKS Inspection 提高生产效率和灵活性:
通过新的网格布局和分组或取消分组,改进了特性清单。其他提取选项,包括用于复杂零件的孔表。与SOLIDWORKS PDM集成,以管理和组织检查项目和可交付成果。
使用SOLIDWORKS Composer改进技术文档的工作流程 :
SOLIDWORKS PDM集成支持直接从SOLIDWORKS Composer中的功能区访问PDM功能。将PMI数据直接从SOLIDWORKS模型导入到SOLIDWORKS Composer中。新图标、新命令和对五种新语言的支持。
借助SOLIDWORKS 2019,您可以获得更大的能力和速度来解决最复杂的问题,并获得完成关键细节工作的功能深度。探索所有新功能,并在这里找到您附近的本地发布活动。
