SOLIDWORKS Composer文件更新实现方法揭秘

一、引言

对于工程系统而言,随着产品的更改，如果这些制作的文档无法随产品设计的更改而同步更新。这样，就会出现耗费金钱的重新制作情形，从而耽误产品的上市时间，影响产品的市场份额和获利能力。

二、SOLIDWORKS Composer解决方案

SOLIDWORKS Composer 不仅免去了重复工作的负担,还使得产品开发一结束即可投放市场成为可能。由于同 CAD 具有单向关联性，SOLIDWORKS Composer 可确保产品文档随产品更改同步更新。

三、SOLIDWORKS Composer更新具体方法

1、整个文件更新

这个方法是针对装配体多个零部件发生了变更，我们需要在所做的视图及动画不变的情况下更新我们的模型。

为了保证能够顺利完成文件的更新，我们必需要在使用SOLIDWORKS Composer做动画前，做如下设置：

单击文件→属性→默认的文档属性→输入，将输入效果设置成下图所示

其次，在更新文件前我们一定要确认以下三点：

（1）更新前后使用一致的文件名和CAD结构;

（2）原始和更新的装配体使用相同的导入设置;

（3）角色不可以在装配标签中被重新排列。

具体操作：

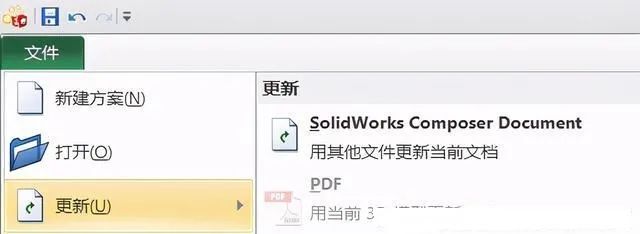

单击文件→更新→选择用来更新当前文件的其它文件→用默认输入选项→点更新

2、单个零件更新

具体操作：

在视口中选择需要更新的零件→在工具栏中选择几何图形→单击更新

3、新增零件或组件(从无到有)

方法: 用合并零件的方式将零件合并到需要更新的文件中。

具体操作：

单击文件→打开→找到需要新增的零部件→勾选合并到当前文档

提速技巧：如果新增数量多，在SOLIDWORKS输出COMPOSER文件之前，留下需要更新的零件，其余零件压缩。零件在COMPOSER中的位置与SOLIDWORKS中一致。

四、综述

通过以上的方法我们能快速将三维设计中所做的更改融入到文档及动画的制作中来。SOLIDWORKS Composer对更新的3D文件只要求具有只读属性即可。
