AutoCAD半径与直径标注方法

CAD关于半径标注

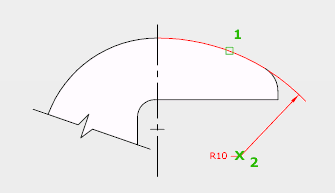

名词解释：创建圆弧或圆的半径标注测量选定圆弧或圆的半径标注，并显示前面带有半径符号显示的标注文字。可以使用夹点轻松的重新点位生成的半径标注。

实例操作-用“半径标注”标注出圆的半径（该圆的半径为100mm）

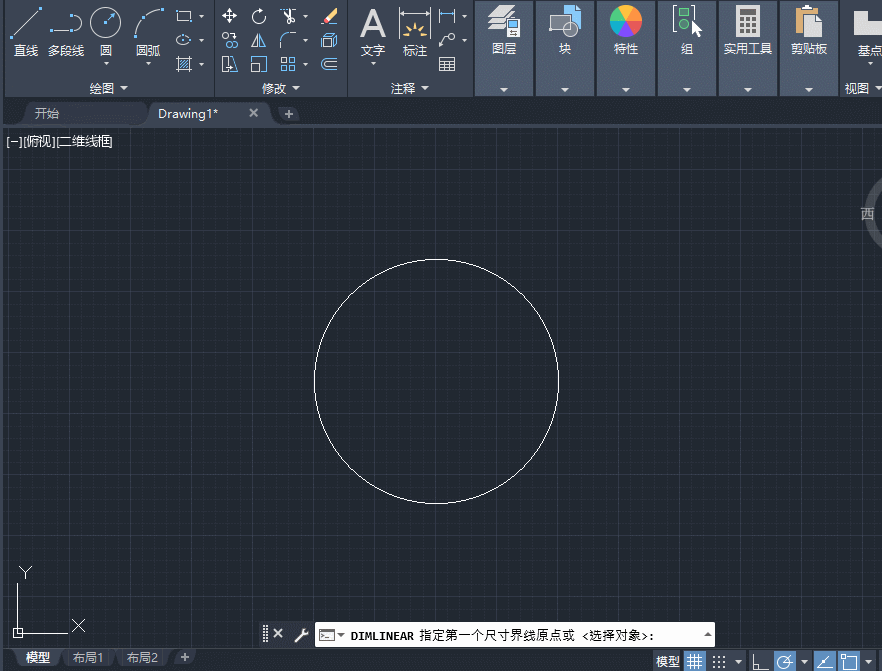

鼠标单击“线性标注”旁边的小三角按钮，选择下拉框中的“半径标注”,启用半径标注（AutoCAD打开之后，这里默认的是线性标注）

然后,选中圆，按Enter键，然后光标移动到圆心处，并单击鼠标，向圆外任意处拖动，拉出带有半径符号R和数值100，以及尺寸界线。

关于直径标注

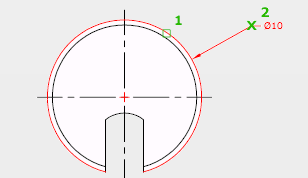

名词解释:创建圆或圆弧的直径标注测量选定圆或圆弧的直径，并显示前面带有直径符号的标注文字。可以使用夹点轻松的重新定位生成的直径标注。

实例操作-用“直径标注”标注出圆的半径（该圆的半径为100mm）

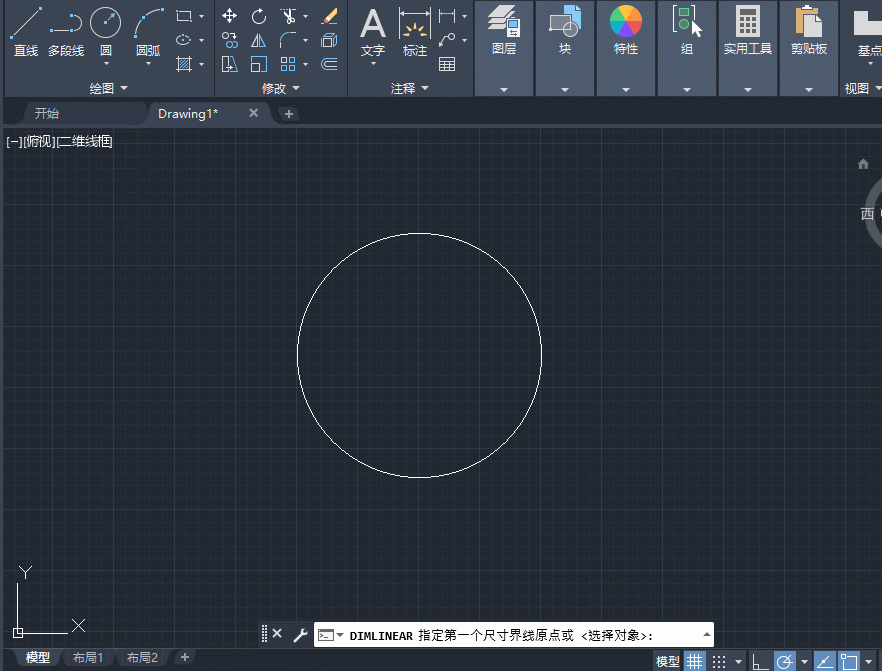

鼠标单击“线性标注”旁边的小三角按钮，选择下拉框中的“直径标注”,启用半径标注（AutoCAD打开之后，这里默认的是线性标注）然后,选中圆，按Enter键，然后光标移动到圆心处，并单击鼠标，向圆外任意处拖动，拉出带有直径符号φ和数值200，以及尺寸界线。
