SOLIDWORKS学习笔记：工程图基础操作全解

创建工程图

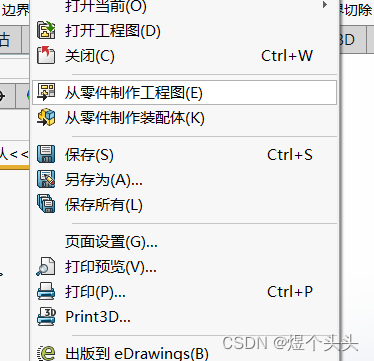

创建工程图不是新建工程图，而是需要先打开零件，然后选择零件到工程图。

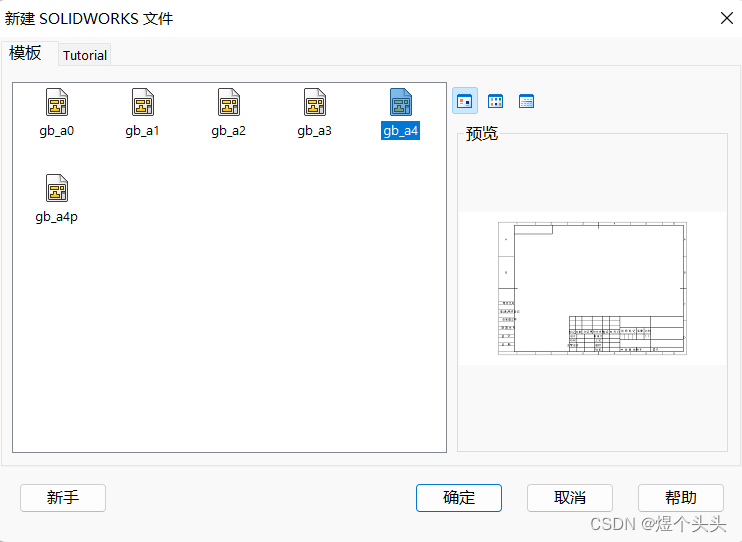

   不复杂的零件一般选择A4纸就好

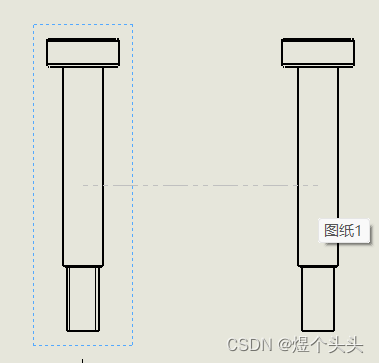

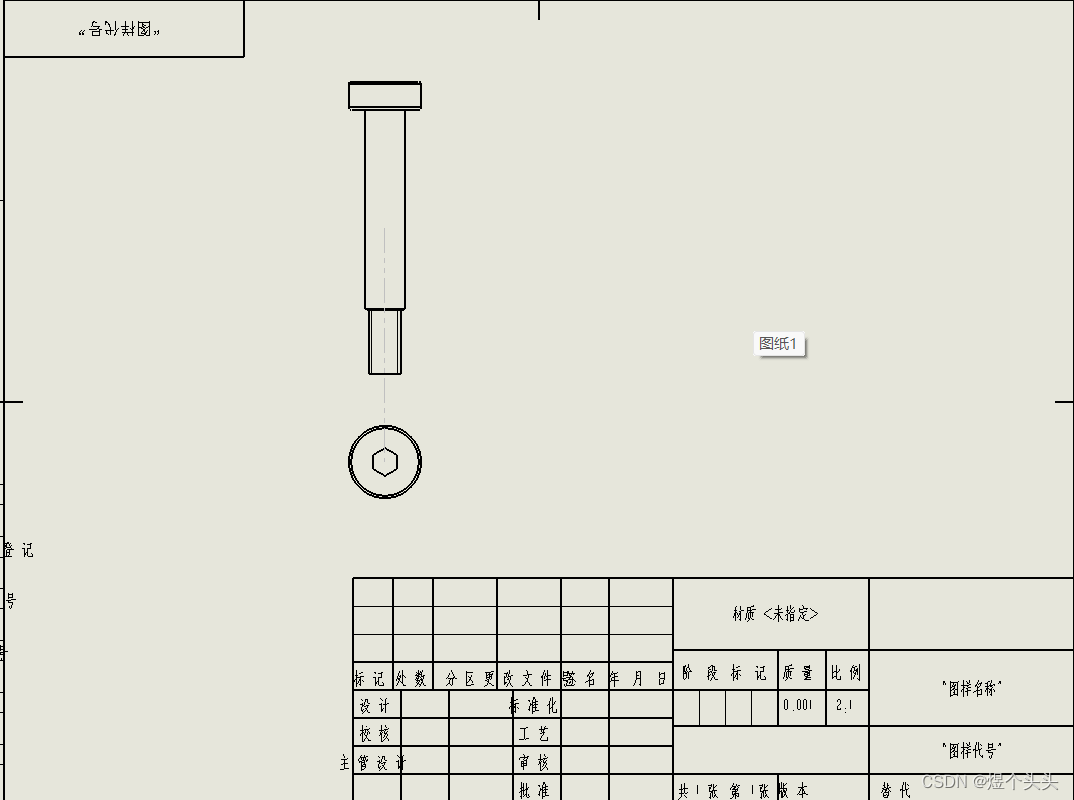

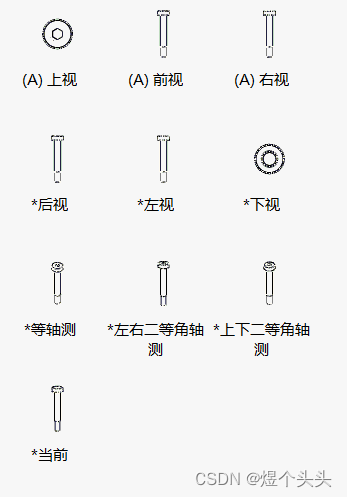

   将任一视图拉进工程图，即可以其为主视图绘制工程图，然后鼠标在不同位置点击就可以创建不同的视图了。

点击虚线框，选择投影视图，即可继续增加视图

样式选项

旋转

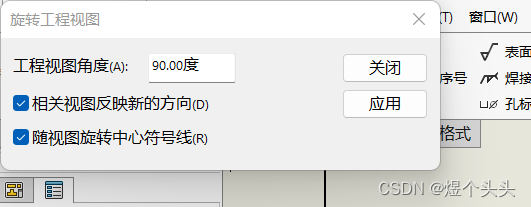

   点击视图上方的旋转按钮

显示样式

   以下是隐藏线可见的样式

标注尺寸

参数标注与零件草图的方式一致，并且数字是自动生成的，因为零件的尺寸是定了的。对于某个尺寸，可以点击尺寸右上角的标志，进行细节修改，如公差。



   比较正规的公差标注方式是与公差套合，然后选择对应要标注零件的类型。

视图布局

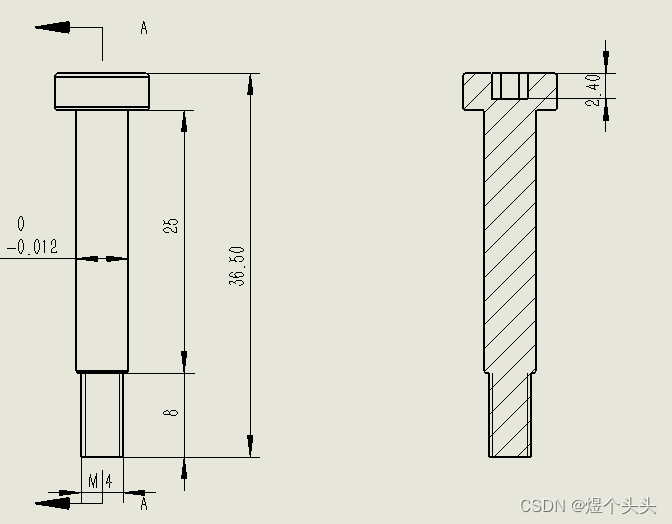

剖视图

   选择视图布局-剖面视图

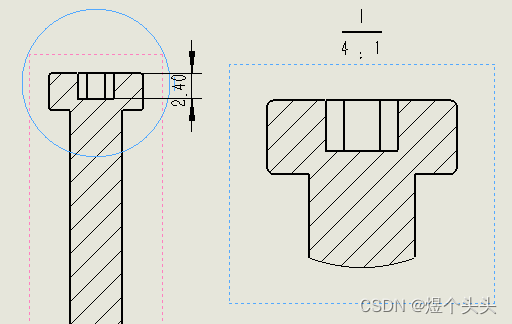

局部视图


   断开的视图

断裂视图

   用来缩短细长的视图特征

注解功能

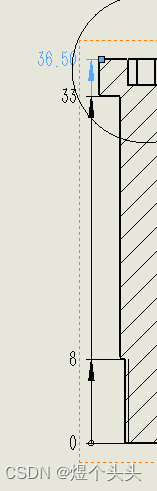

尺寸链

   选择智能尺寸-尺寸链

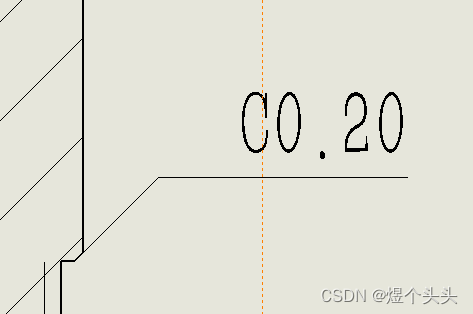

倒角

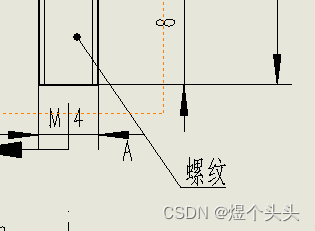

注释

   即添加文字标注

表面粗糙度

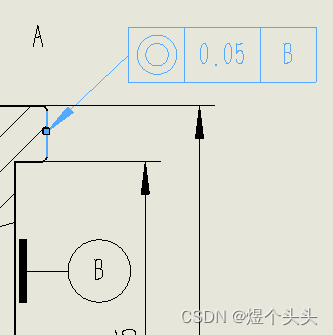

形位公差&基准特征

   这里表示两个圆的圆心差小于0.05。

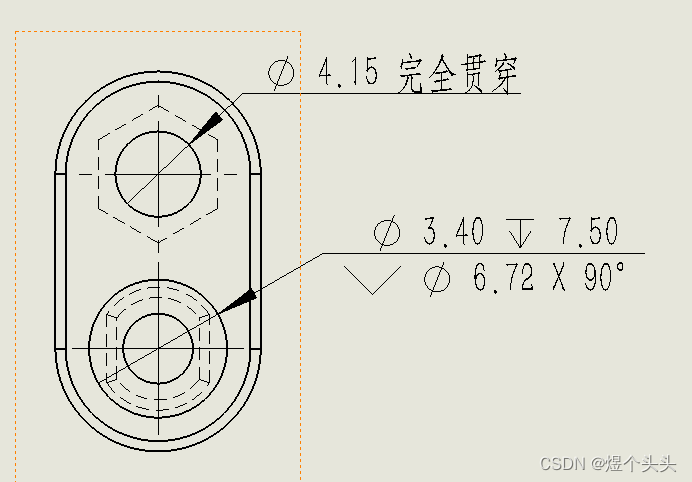

孔标注

工程图与零件是相互链接的，所以修改零件参数，对应的工程图也会发生改变。

在工程图中添加零件信息

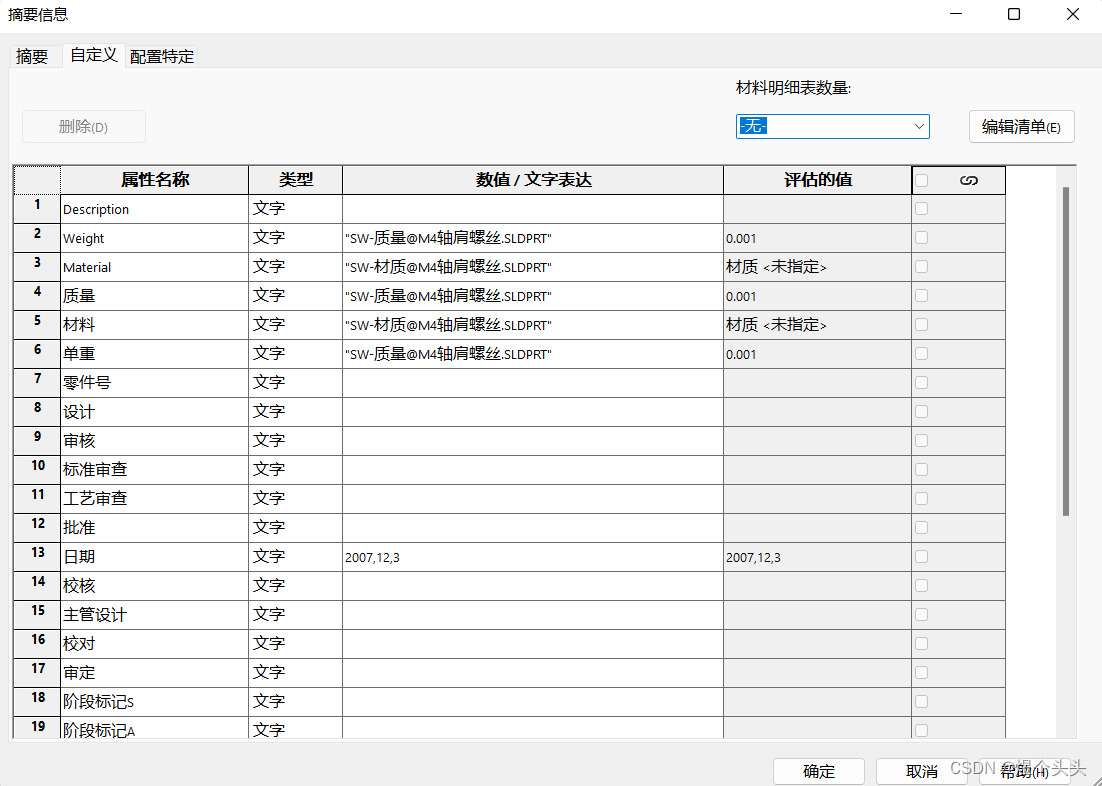

在零件界面，点击上面的文件属性-自定义，打开以下视图


   主要需要修改的值：材料，设计（即设计者名称，如煜个头头），名称，代号。

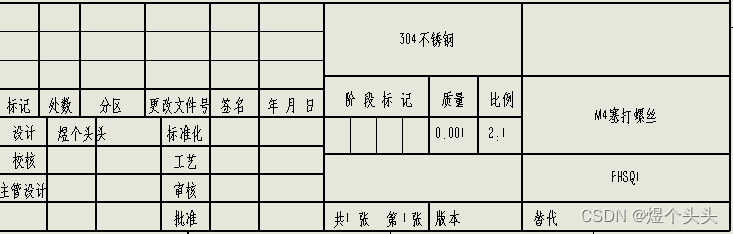

效果

从装配体制作工程图

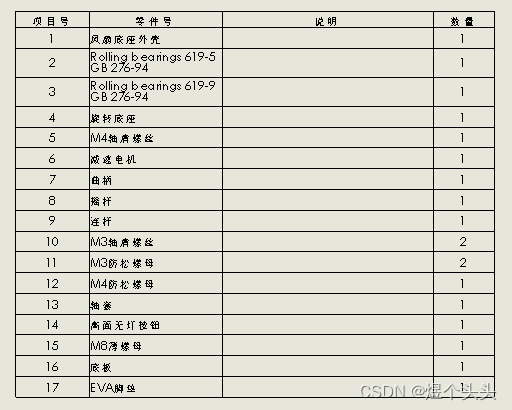

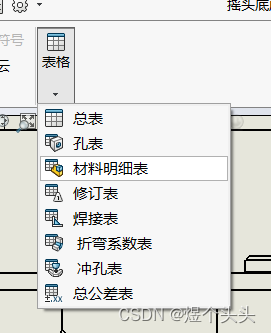

基本的操作与上述零件的操作一致。比较特别的是，装配体的工程图可以添加零件表


   选择仅限零件

表格样式

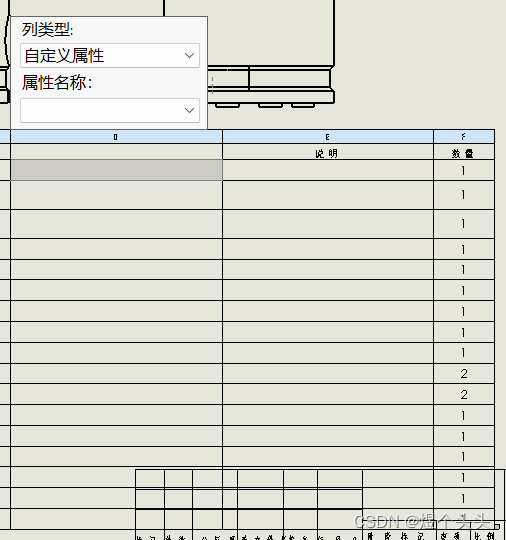

   可以对列表属性进行增减或修改

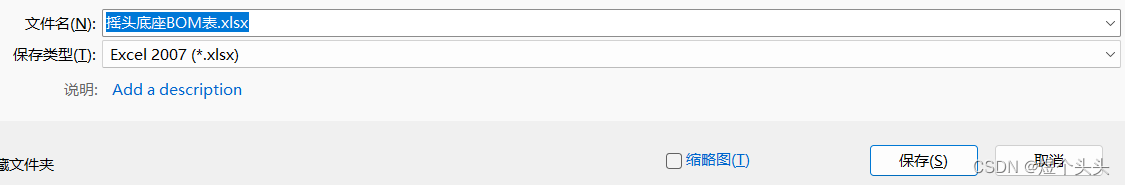

   可以将表格另存为excel表格，即生成零件BOM表
