热敏电阻NTC与PTC的特性对比

前言

NTC、PTC是什么?对于没有接触过NTC、PTC或刚接触过NTC、PTC的人来说,NTC、PTC是什么也不知道,当然,了解NTC、PTC概念也是比较简单的,但是当你去搜索资料,看到许许多多的懵懵懂懂的专业名词时,以及看到一些硬件,可能会出现些许傻眼,毕竟没接触过,满脑问号。对于初学者或急于敢项目的软件工程师,尽快初步了解,学习到基本原理,代码跑出正确的数据就是最好的。毕竟学习是渐进的,不可一蹴而就就能深入其原理。

一、NTC和PTC是什么?

NTC、PTC都是热敏电阻,是特殊的电阻,可以随着温度的变化阻值,也可以说是一种传感器。

区别是NTC就是负温度系数热敏电阻,PTC就是正温度系数热敏电阻。

正温度系数热敏电阻(PTC):电阻值随着温度的升高而增大;

负温度系数热敏电阻(NTC):电阻值随着温度的升高而减小;

二、NTC和PTC的用途

1.NTC的用途:

  • 用于温度检测,一般是测温型NTC
  • 用于浪涌抑制,一般是功率型的NTC

2.PTC的用途有:

  • 保护电路中,如过温保护,过流保护
  • 启动电路中

三、B值

B值:材料常数,是用来表示NTC在工作温度范围内阻值随温度变化幅度的参数,与材料的成分和烧结工艺有关。B值通常数值(3435K、3950K)。

B值越大表明阻值随温度的升高降低得越快,B值越小则相反。

B值在本文章没有用到,只是为了了解。求温度也可以用温度系数B值求值法,也可以称开尔文温度算法。

四、R25

R25:25℃时NTC本体的电阻值。

五、原理分析

以NTC为例,一般原理图如下:

原理分析:

ADC功能是用来采集电压的。

R1和R2是串联电路,通过串联电阻的分压公式,有:

R=R1+R2;

由I=U/R=U/(R1+R2)则:

U1=IR1=U(R1/(R1+R2))

U2=IR2=U(R2/(R1+R2))

我们用到的则是U2=IR2=U(R2/(R1+R2))这个就行了。


又由ADC采集的数据转换成电压就是U2的电压,所以

U(R2/(R1+R2))=ADC/1024*U

这里1024是我用的单片机的ADC的分辨率为10位,即1024

这里我们知道 U=3.3v 也就是图中的VCC,R1的值是10k,R2是NTC所以暂时不知道它的值。U是可以抵掉的。

最终公式为:R2=ADC*R1/1024-ADC

即R2=ADC*10000/1024-ADC

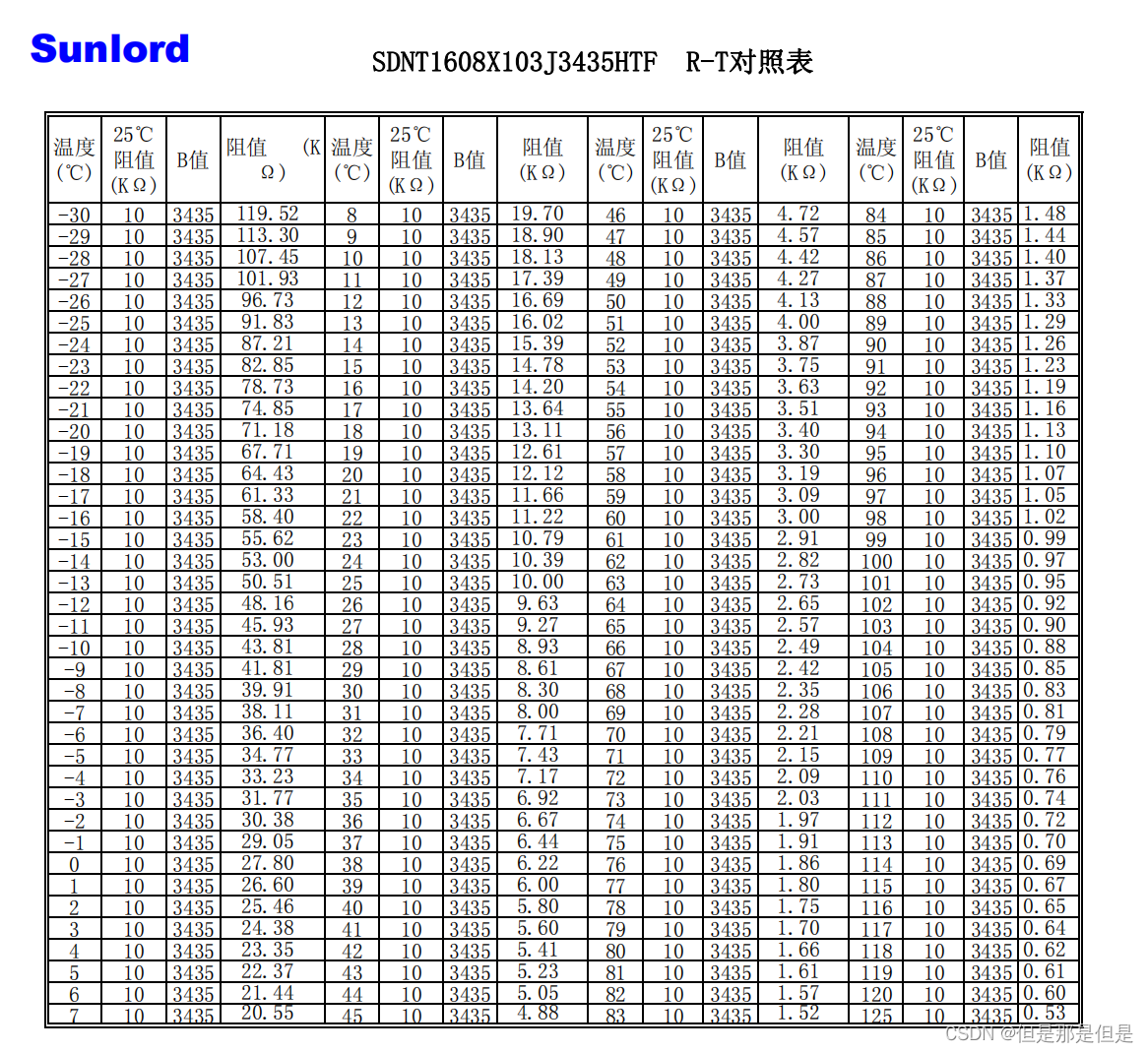

得到R2的电阻值后我们就可以通过对比阻值表来得到温度了。阻值对照表一般购买后商家都会给。


接下来上代码,这里采用NTC的查表方式进行温度转换。这个代码只要把你的ADC值加上去,就可以用了。

const unsigned int temp_tab[]={119520,113300,107450,101930,96730,91830,87210,82850,78730,74850,//-30到-21,71180,67710,64430,61330,58400,55620,53000,50510,48160,45930,//-20到-11,43810,41810,39910,38110,36400,34770,33230,31770,30380,29050,//-10到-1,27800,26600,25460,24380,23350,22370,21440,20550,19700,18900,18130,//0-10,17390,16690,16020,15390,14780,14200,13640,13110,12610,12120,//11-20,11660,11220,10790,10390,10000,9630,9270,8930,8610,8300,//21-30,8000,7710,7430,7170,6920,6670,6440,6220,6000,5800,//31-40,5600,5410,5230,5050,4880,4720,4570,4420,4270,4130,//49-50,4000,3870,3750,3630,3510,3400,3300,3190,3090,3000,//51-60,2910,2820,2730,2650,2570,2490,2420,2350,2280,2210,//61-70,2150,2090,2030,1970,1910,1860,1800,1750,1700,1660,//71-80,1610,1570,1520,1480,1440,1400,1370,1330,1290,1260,//81-901230,1190,1160,1130,1100,1070,1050,1020,990,//91-99,}; short ADC;//获取ntc的ADC值short NTC_R;//ntc的电阻值#define R1 10000 void get_temp(){ short temp; short cnt; ADC= adc_get_value(ADC_CH_0);//获取ADC值 printf("-----------ADC:%d \n\n",ADC); NTC_R=ADC*R1/(1024-ADC); cnt = 0; temp = -30; do{ if(temp_tab[cnt] < NTC_R){ //表值小于计算出来的电阻值,退出 得出温度 break; } ++temp; }while(++cnt < sizeof(temp_tab)/4);//循环表的大小,即次数 printf("NTC_R:%d temp:%d \n\n",NTC_R,temp);}

总结



以上就是今天要讲的内容,本文仅仅简单介绍了NTC和PTC的使用,简单上手就是本文的意义,代码亲测有效,误差在1~2℃
