Fluent物理量分布提取技巧

问题:

需要获得在某个范围内物理量的分布情况,例如有多少体积的流体在某个速度区间内,以及分布位置,需要如何操作?


解决方案:

曲面上的分布

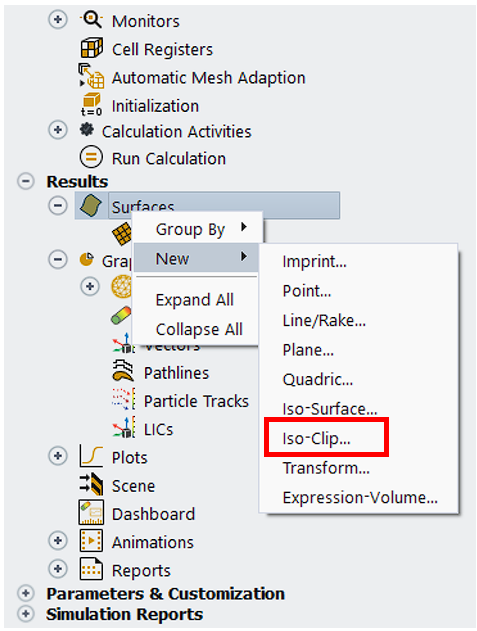

1 创建等值切面(iso-clip)

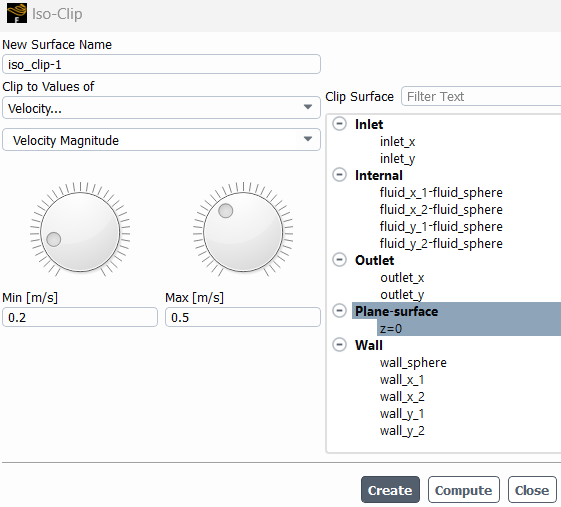

在等值切面的设置界面,设置物理量取值范围与曲面区域。被选择的曲面可以是入口、壁面、对称面等网格中存在的曲面,也可以是后处理平面、等值面等后处理对象。


2 数据处理

等值切面的面积可通过“report definitions”功能的“surface report”获得,其形状、位置、物理量分布可利用网格、云图等模式进行展示。


空间上的分布

有两种方法:

  1. 表达式体积(expression-volume)
  2. 单元注册器(cell register)


1.1 创建表达式体积


通过表达式创建体积内部的物理量取值范围。

表达式采用 AND 函数,逻辑关系为多个判断条件需要同时满足,语法结构为 AND(condition_1, condition_2, …,condition_n),且判断条件可应用于不同的物理量(如条件 1 规定速度取值范围,条件 2 规定压力取值范围)。具体的表达式语法参考之前文章《Fluent的表达式应用》。

如下图所示,判断条件 1 (OR 函数)为区域编号 206 或者 200 的区域,即两个区域;判断条件 2 为速度大于 0.2 m/s。


1.2 创建单元注册器

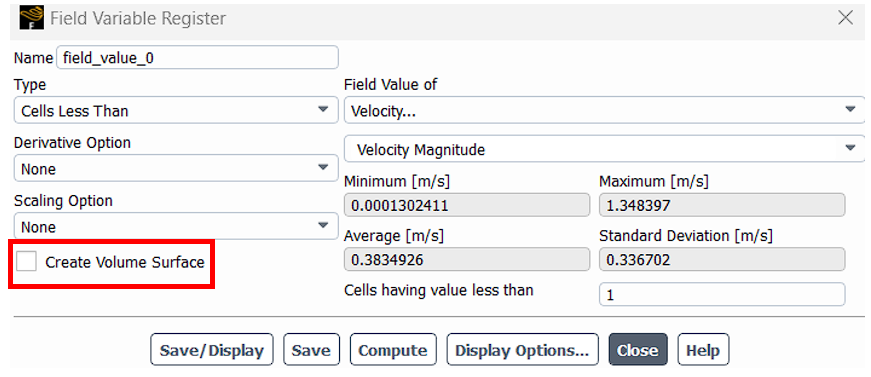

在单元注册器的设置界面上可设置物理量的判断条件,包括取值范围、分布百分比范围、偏离标准差的范围。单元注册器方法只能处理整个计算域,无法像表达式体积那样通过判断条件只处理指定区域。在单元注册器的设置界面上勾选“create volume surface”可创建相同判断条件的表达式体积,方便利用表达式进行修改。


2 数据处理

上述两种方法创建的区域,其体积信息均可通过“report definitions”功能的“volume report”获得,其形状、位置、物理量分布等可利用网格、云图等模式进行展示。
