Fluent UDF进阶:获取组分传输模型详细数据

很多朋友在开发Fluent模型中需要用UDF获取组分传输模型中的某气体组分的摩尔分数(或体积分数)或者分压力,但是UDF自带的只有获取质量分数的宏C_YI(c,t),需要自己写额外的代码去转换,有一定难度。已经不止一次看到论坛或者我们UDF编译调试插件群里的朋友问起这个问题,这里做个标准教程记录下来,希望对大家有用。

总体来说,有两种方法,一种是利用内置的函数来转换,另外一种就是自己写代码转换,这里逐一介绍。



1. 利用内置函数转换

内置转换方法参考了Fluent官方解决方案,稍微作了一些修改,并加了一些注释(利用VC++ UDF Studio插件编译通过)。

//利用VC++ UDF Studio插件编译通过#include "udf.h"#define CO2_INDEX 2 //假设你想获取CO2的摩尔分数,且CO2的序号为2,case不同可能有所不同#define ZONE_ID 4 // 4是要汇报的区域ID,case不同可能有所不同 DEFINE_EXECUTE_AT_END(report_CO2_Pressure){		cell_t c;	Domain*domain= Get_Domain(1);  //获取计算域指针	Material *mix_mat = mixture_material(domain); //获取气体混合物材料属性 	Thread*tc=Lookup_Thread(domain, ZONE_ID); 	begin_c_loop(c,tc)	{		int i = -1;  //循环的组分序号		Material *spe_mat = NULL;   //定义组分材料属性		real all_mass_fracts[MAX_SPE_EQNS];  //需要用户自己填充的各气体组分质量分数的数组		real all_mole_fracts[MAX_SPE_EQNS];  //内置函数转换得到各气体组分摩尔分数的数组,待填充 		mixture_species_loop(mix_mat, spe_mat, i)  //对混合物内所有组分循环		{			all_mass_fracts[i] = C_YI(c,tc,i);  //将各个组分的质量分数填充进数组		}		Mole_Fraction(mix_mat, all_mass_fracts, all_mole_fracts);  //调用自带函数由质量分数转为摩尔分数		//填充到all_mole_fracts数组		real co2_mole_fract= all_mole_fracts[CO2_INDEX];  //根据CO2序号获取摩尔分数		real Pressure_CO2=C_P(c,tc)*co2_mole_fract;  //获取CO2分压力		Message0("c=%d, CO2 partial pressure=%g\n", c, Pressure_CO2);	}	end_c_loop(c,tc);}

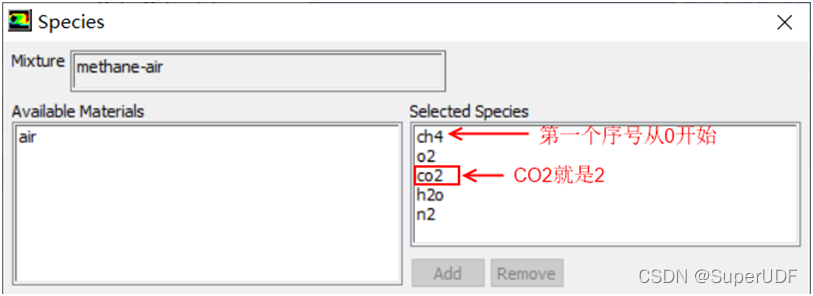

有的朋友可能会问,那组分的序号该怎么确定呢?这需要打开组分面板,然后查看各个组分的排列,排第一个的序号是0,后面依次加1,CO2数下来就是


2.当然高级一些,也可以用UDF程序自动实现,但这属于另外的话题,这里不啰嗦了。做学术研究,大家手动数一下,编译之前在源代码改一下也不麻烦。


2. 自己写代码转换

第一种方法虽然方便,但会分配两个元素个数为MAX_SPE_EQNS(fluent中大小为50)的数组,而实际组分数量一般也就十个以下,多少会浪费一些内存空间,对于我这种有强迫症的人还是觉得不爽,于是就自己动手写代码转换。


//利用VC++ UDF Studio插件编译通过#include "udf.h"#define CO2_INDEX 2 //假设你想获取CO2的摩尔分数,且CO2的序号为2,case不同可能有所不同#define ZONE_ID 4 // 4是要汇报的区域ID,case不同可能有所不同 DEFINE_EXECUTE_AT_END(report_CO2_Pressure){		cell_t c;	Domain*domain= Get_Domain(1);  //获取计算域指针	Material *mix_mat = mixture_material(domain); //获取气体混合物材料属性 	Thread*tc=Lookup_Thread(domain, ZONE_ID); 	begin_c_loop(c,tc)	{		int i;		real Mw_CO2; //CO2的分子量		real total_mole=0;		Material *spe_mat = NULL;   //定义组分材料属性		mixture_species_loop(mix_mat, spe_mat,i)  //对混合物内所有组分循环		{			real Mwi=MATERIAL_PROP(spe_mat,PROP_mwi);   //混合物中组分的分子量,循环中可变			if(i==CO2_INDEX) Mw_CO2=Mwi;  // 获取CO2的分子量			total_mole += C_YI(c,tc,i)/Mwi;   // 所有组分求和		}		real co2_mole_fract=(C_YI(c,tc,CO2_INDEX)/Mw_CO2)/total_mole;  //直接用质量分数转摩尔分数公式转换		real Pressure_CO2=C_P(c,tc)*co2_mole_fract;  //获取CO2分压力 		Message0("c=%d, CO2 partial pressure=%g\n", c, Pressure_CO2);	}	end_c_loop(c,tc);}

好了,这下世界终于清净了。哈哈,开个玩笑!

上述就是获取气体摩尔分数(体积分数)或分压力的两种方法。

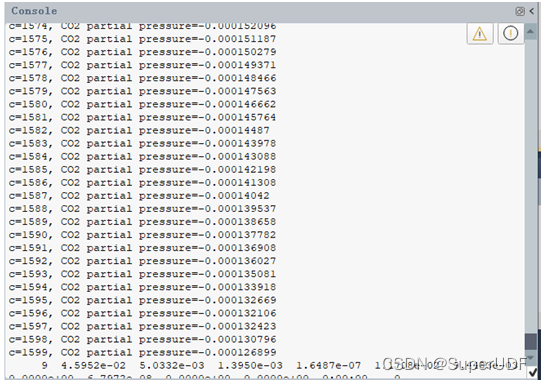

附上我的case中的运行结果


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
