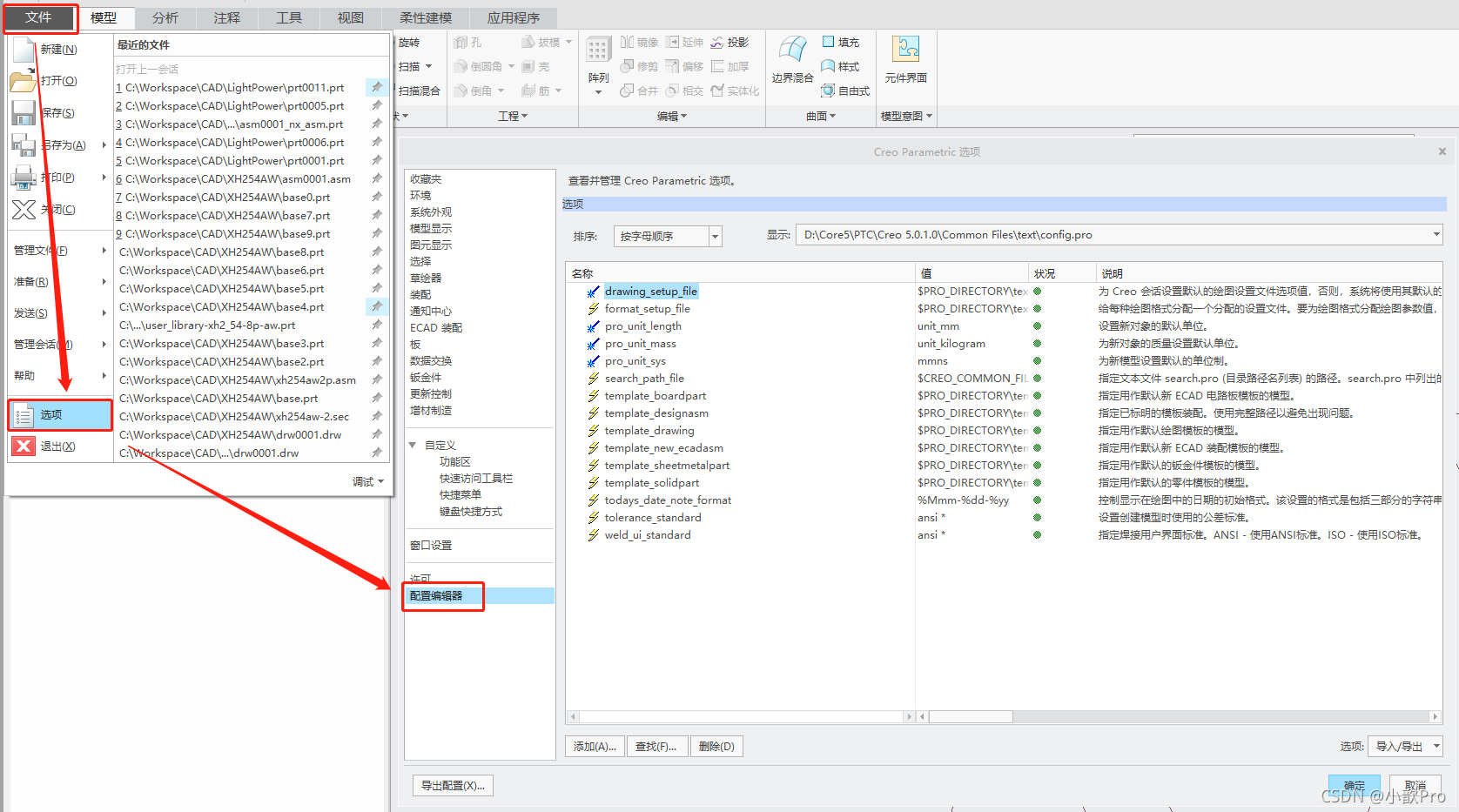

依次进入 文件
- 选项
- 配置编辑器
,如下图所示:

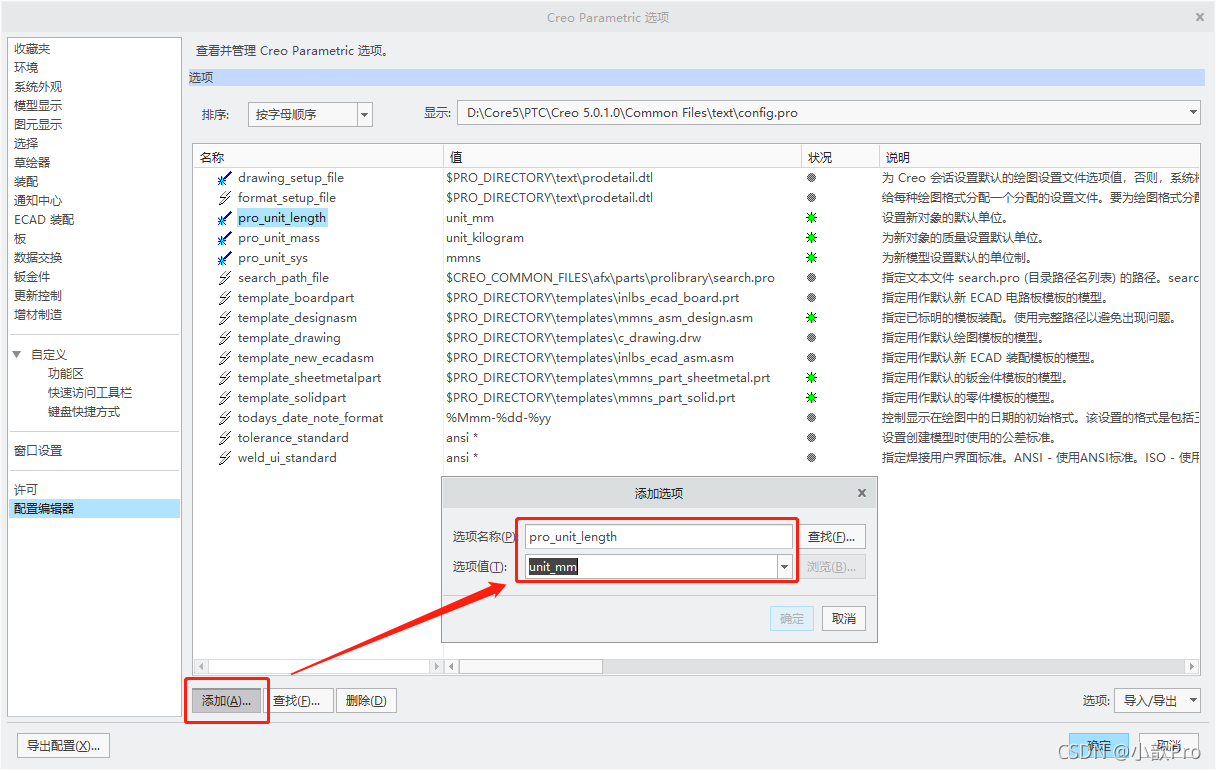

点击 添加
按钮添加以下几个选项:
选项名称 | 选项值 |
---|---|
pro_unit_length | unit_mm |
pro_unit_mass | unit_kilogram |
pro_unit_sys | mmns |
template_designasm | $PRO_DIRECTORY\templates\mmns_asm_design.asm |
template_sheetmetalpart | $PRO_DIRECTORY\templates\mmns_part_sheetmetal.prt |
template_solidpart | $PRO_DIRECTORY\templates\mmns_part_solid.prt |
在窗口的右下角进入 导入/导出
- 根据当前过滤器导出
位置选择安装目录下的路径,点击 确定
- 确定
完成配置。

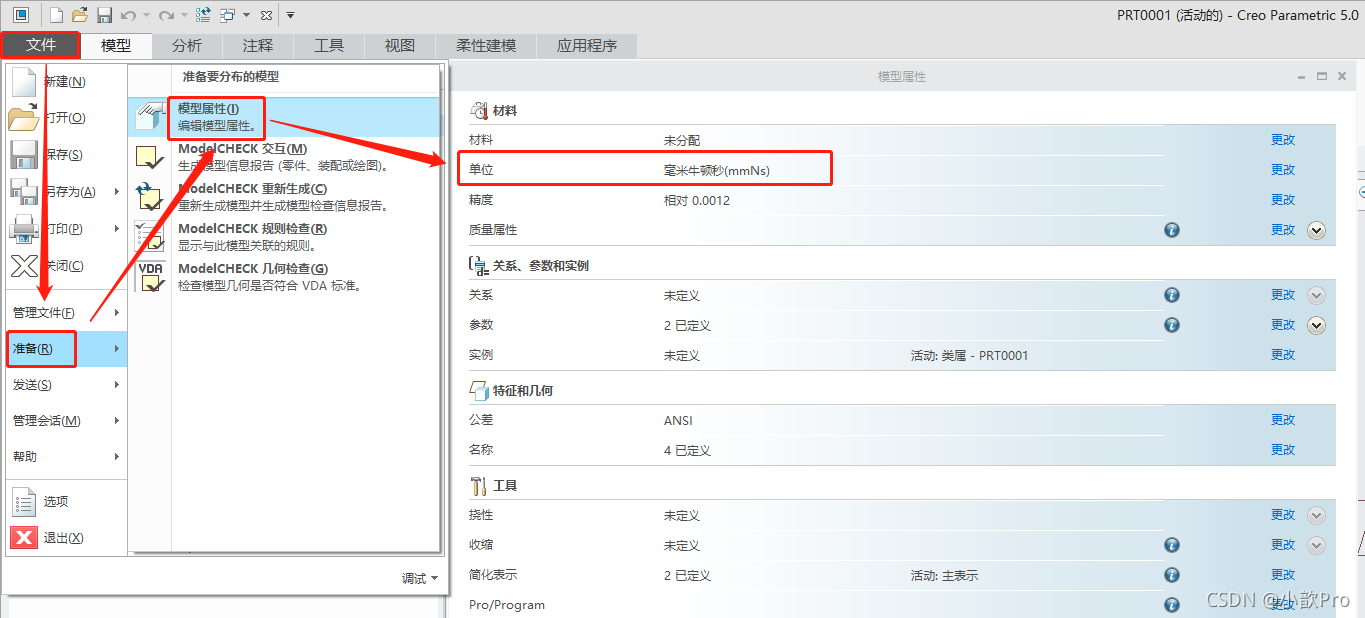

关闭软件重新打开,新建一个零件在 文件
- 准备
- 模型属性
中查看 单位
是否已经变为 毫米牛顿秒(mmNs)
。
