CAD图纸对比工具与技巧分享

对于许多从事建筑或者设计的小伙伴们来说，怎么提高自己的制图效率无疑是一件需要不断学习不断的探索的过程，就拿我们在CAD审核及中经常会遇到的问题来说，当我们在CAD制图时，怎么更加高效的对于图纸文件的不同呢？这时可能就会有小伙伴说啦，我们只需要选择在同一个CAD制图软件中打开2张CAD图纸，然后查看分别查看其具体的属性，就可以对两张图纸进行对比了呀！不不不，下面给小伙伴们分享一种更加便捷的做法！具体的操作步骤如下：

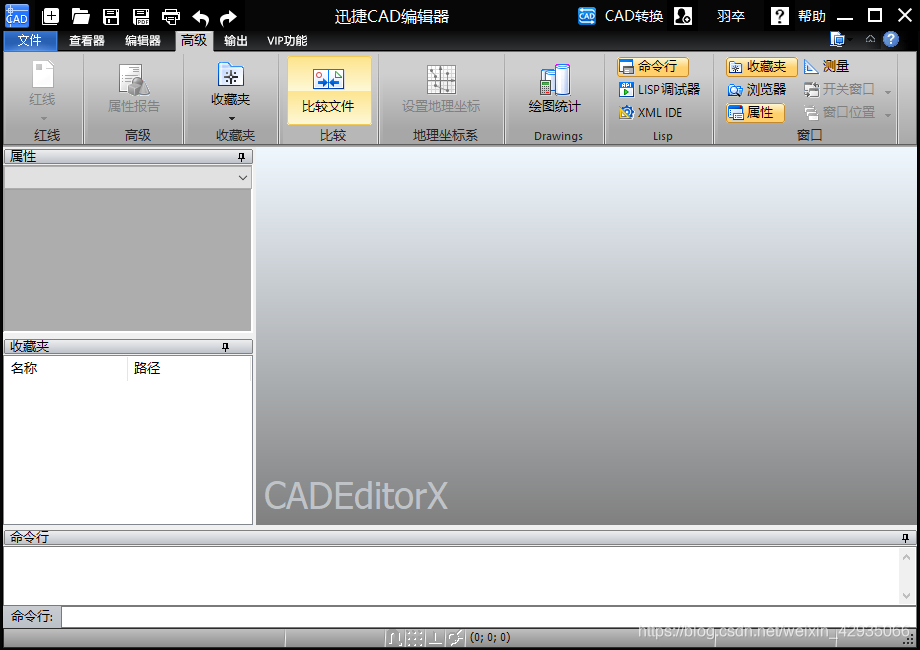

1.首先，在我们电脑中，打开CAD编辑器，然后在CAD编辑器中我们切换到【高 级】选项，这里可以看到【比较文件】的选项图标，直接点 击会弹出【比较选择的文件】操作弹窗。

2.我们在【比较选择的文件】操作弹窗中可以进行如下操作设置：

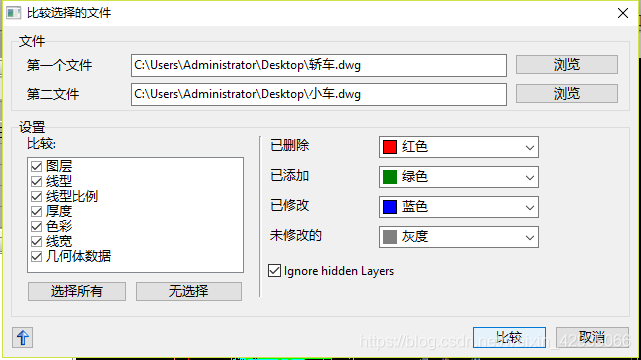

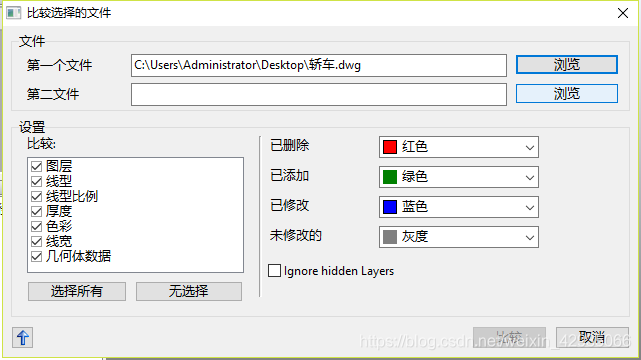

点 击在【第 一个文】件右侧的【浏览】按钮，调用出【打开】弹窗，然后选择需要比较的2个CAD图纸文件其中的一个打开）之后点 击在第 二文件】右侧的【浏览】按钮，调用出【打开】弹窗，然后选择需要比较的2个CAD图纸文件中的另一个打开。

然后可以在设置比较选择框里选择勾选图层、线型、线型比例、厚度、色彩、线宽、几何体数据等需要比较的数据。同时可以对已删除、已添加、已修改、未修改的颜色框里自定义勾选颜色。

操作好后，我们直接点 击【比较】按钮即 可调用出【比较】显示框。

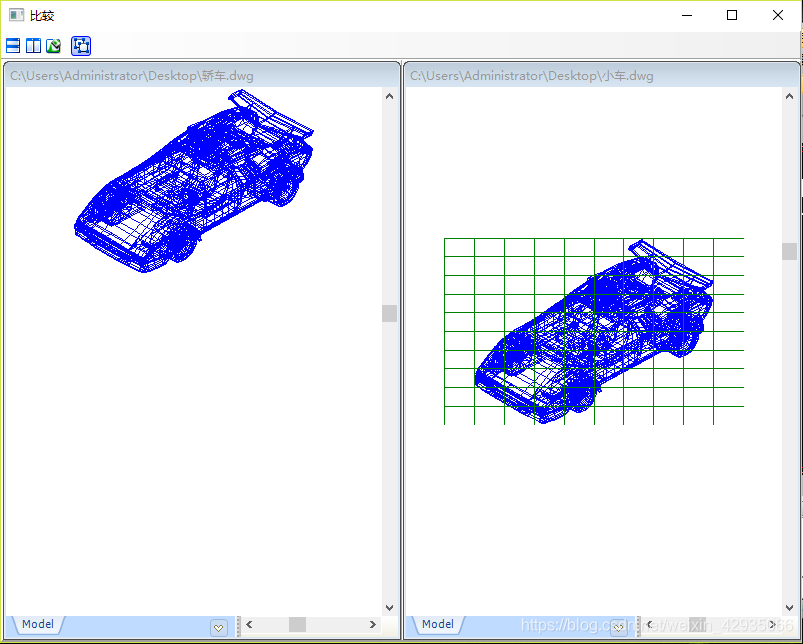

4.在【比较】显示框中，我们根据调整水平、垂直的窗口以及改变背景颜色、同步的按钮可以清楚地比较2个CAD图纸文件的不同区别。

好啦，以上就是和小伙伴们分享的CAD制图时怎么对比图纸文件的不同的操作方法啦，希望可以帮助到小伙伴们哦！
