AutoCAD文件错误原因分析及解决策略

一、问题：

图形文件DWG体积很大，通常没有明显的数据。同时，还其他症状包括：

（1）无法复制和粘贴图元。

（2）悬挂较长时间选择文本与 “特性” 选项板上打开。

（3）图形文件需要很长时间才能打开。

症状：

从一个包含有 “DGN线型” 文件拷贝到别的DWG文件时，导致DWG文件变得非常大，这是因为复制过程中包含了大量的非必要数据，这部分数据无法体现及使用PU命令清除。（这些数据会伴随着复制、插入等命令跟随到别的文件中）

DGN是一种文件格式，通常是建筑在画总图时使用到相关软件，而在相互参照过程中，使得这些无用的数据存在于DWG文件中且不可见。

解决方法：

1、 AutoCAD 2015（或更高版本），直接使用 PURGE 命令，启用复选框标记为 “自动清理孤立的数据”。（AutoCAD 2012、2013 和 2014 中“DGN 修补程序”功能已添加到 2015的 PURGE 命令中）

2、使用第三方插件“Drawing Purge”（图形清理）

可以同一时间内清除多个图形。官方的补丁只能处理单文件，而且问题文件太大的话会假死半个小时或以上；所以推荐这个第三方软件，用于处理多个文件，无须打开，每个文件处理时间基本在一分钟以内，视电脑配置而定。）

关闭CAD，安装“图纸清理V4.0（CAD2012）.msi”

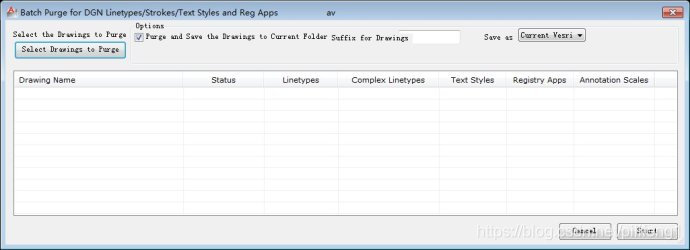

安装完成后打开CAD，输入命令：DWG-PURGE-BATCH，弹出如下对话框：

点击 “Select Drawings to Purge”

在弹出的对话框中选择要处理的dwg文件（注：如要处理的文件已被打开，会导致处理失败），选择好后，点击“打开”。

可在选项“options”中的白框内写上数字或字母，用于处理好后文件名的增加后缀，可在复选框内选择另存的版本。

点击“Start”按钮开始处理文件，

请耐心等待处理完毕（过程中出现未响应属正常现象，时间不会很久）。

完成后查看文件，确认没有问题后，可删除备份文件。

另：软件安装完成后有两个命令可用，一个是上面的DWG-PURGE-BATCH，可处理多个文件，

一个是DWG-PURGE，可处理当前打开的图纸，但会把"ACAD_DGNLINESTYLECOMP"这个字典都删除，

删除后是否会有其它问题，暂时未知。所以建议使用批处理那个命令。

（小技巧，在CAD的命令行输入“DWG”后，按“TAB”键，会自动完成后面的命令，然后按空格就好了）

   4、若只是清理当前文件，也不怕字典被删除后出现其它问题，可不用安装此软件，只须把下面的代码另存为.lsp后执行就行（处理用时：极速）。

(defun c:VF ();;;;"

(dictremove (namedobjdict) "ACAD_DGNLINESTYLECOMP")

(command "-purge" "a" "*" "n")

(princ " *********已清理完毕。")

      (princ));;

二问题、

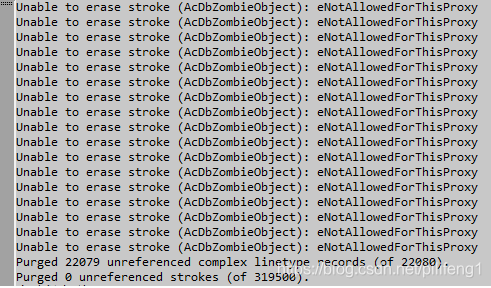

       当使用 DGNPURGE 命令在 AutoCAD 2012、2013 或 2014进行清理时（使用官方DGN 修补程序），该过程反复显示以下消息，然后结束标记，零个未参照的线型或零笔划已清除：

无法删除笔划 (AcDbZombieObject eNotAllowedForThisProxy）

会导致：

        可能是第三方插件或插件出现冲突 。也可能是您 AutoCAD安装缺少某些注册表键，导致使用 DGN 修补程序文件清理时失败。

解决方案：

方法一：

       若要解决该问题，请尝试以下方法：

•      在 AutoCAD 中，键入 DEMANDLOAD 在命令行，并将其值设置为 0。

•      卸载任何已添加到 AutoCAD 中的第三方附加或插件。

•      将关键帧添加到您的系统上的注册表，请按以下步骤操作：

1.     退出 AutoCAD。

2.     创建一个新的文本文件使用记事本和复制以下内容：

Windows Registry Editor Version 5.00

[HKEY_LOCAL_MACHINESOFTWAREAutodeskObjectDBXR19.1ApplicationsAcDgnLS]

"LOADCTRLS" = DWORD: 00000009

"LOADER" = "AcDgnLS.dbx"

" 说明 " = " DGN 线样式组件”

3.     保存到您选择的位置，并关闭该文件。

4.     重命名该文件，扩展名改为 .reg 而不是 .txt 。确保它不是 .reg.txt 。（重命名后，可右键单击 > “属性” 中来查看完整文件名）。

5.     双击刚才创建的文件，以将其应用到注册表中。

6.     打开AutoCAD，使用DGNPURGE命令，一般来说能解决问题。

方法二：

老外把这些无用且无法清理的对象叫做僵尸zombies。清理僵尸对象的命令就叫kill zombies。首先需要下载老外的这个清理僵尸对象的插件，叫做zombieskiller。

下载完了，双击安装。安装好了就可以用了。操作也很简单，打开cad，用cad打开需要清理的那张图，输入命令 findzombies，注意两个单词连着写，中间不要加空格，就可以查看到图纸中有多少无用的僵尸对象了。然后使用命令killzombies，就可以清除所有僵尸对象，同样，两个单词之间也不要有空格。

一般几十兆的图纸里面可能会有几十万个僵尸对象，使用killzombies命令后，瞬间清除几十万僵尸对象，让人看着非常过瘾。使用这个命令清理完僵尸对象之后，然后再使用dgnpu命令，接着再使用pu命令，然后还不行的话再配合使用输出为块的操作，我个人觉得基本上百分之九十以上的图纸都能很快缩小。

使用zombies killer也是有条件的。先使用我说的几种常规办法，特别是输出为块等简单办法，假如都不奏效，再试试DGNPU。使用完之后，如果提示zombies object，那么再使用zombies killer，否则一上来就想着通过这个办法来达到一劳永逸是不行的。

三、问题：

当尝试复制和粘贴元素在 AutoCAD 图形中，该过程会较长时间（甚至几分钟的时间）， 也无法工作，甚至可能会崩溃。

解决方案：

多种因素可能会导致复制和粘贴停止工作，最基本的是数据损坏的图形中。


   要修复的复制和粘贴功能，请尝试修复图形中使用以下方法：

修复图形

   使用 RECOVER 命令打开图形。这将会核查文件并修复所有错误。

移除过多的线型

   使用 PURGE 命令，然后选择 “全部” 选项以清除额外的线型，可在图形中。AutoCAD 2012、2013 和 2014 中，使用 DGN 修补程序（该修补程序将合并到 AutoCAD 2015 及更高版本中，并不是 available for AutoCAD 2011 和更早的版本）。

删除约束

   太多的约束将会降低图形并停止复制和粘贴操作。通常，这些在图形中是不可见的，并且可以启用 “参数化” 选项卡在功能区中。要删除它们，请选择 “所有图形中的元素，并使用 DELCON 命令。

重置比例列表

   使用 -SCALELISTEDIT 命令并选择 “重置” 选项。

删除图层过滤器

   使用 “过滤器” 命令可删除所有图层过滤器。

将 Windows 剪贴板

   内存碎片可能已损坏的剪贴板。退出并重新启动 AutoCAD 以将其重置。

总结：介绍了几种减肥办法，一一列举如下：

       第一，使用pu或者 -purge命令（也就是加强版pu命令）能清除一部分没用到的图元图层。

       第二，使用-scalelistedit命令，清理比例。然后选择“删除”所有或者“重置”选项。

       第三，把图形拷贝出来，粘贴到一个新建的dwg文件中，然后另存。这个办法对于有些臃肿的cad是有用的。

       第四，把cad图形做成块，使用wblock命令，然后另存。（隐藏和冻结的图层不会跟着过来）

       第五，用低版本打开或者用高版本打开，另存，效果不明显。

       第六，存成dwf版本，然后再从dwf存成dwg。

    第七，用DGNPURGE的补丁

    第八，使用输出位块方法，先打开图纸，然后依次点文件-输出。在弹出的对话框里，填好图纸名称，类型选择块(*.dwg)，在出现的对话框中，输入星号“*”，然后直接输出。

    第九，使用清理僵尸对象的插件或官方的批处理文件。
