解决Adams导入SW模型不显示的问题

Adams导入SW模型不显示

将模型在SOLIDWORKS中绘制完成后导入到Adams进行运动仿真,SW的模型在树中有显示,但是在界面上怎么都看不到,应该如何处理呢?

导入SW模型到Adams中,首先需要将SW模型导出为 .x_t格式,并保存为英文命名的文件,存放在之后打算保存Adams文件的文件夹中(路径不能出现中文)。

之后打开Adams View,新建模型(点击下图中的小图标)。
新建模型

   选择一个保存路径,注意路径中不能出现中文字符
新建-保存路径

   点击左上角文件-导入
文件-导入

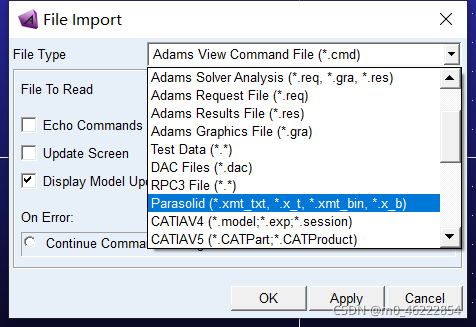

   选择导入格式为Parasolid
选择导入格式

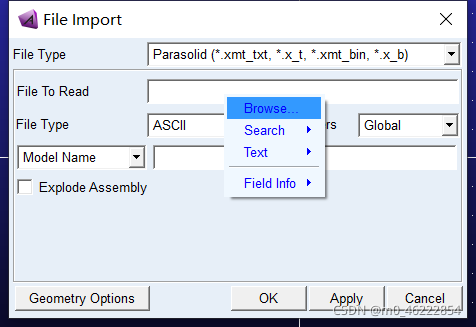

   在文件路径框点击右键-浏览(Browse)
选择路径

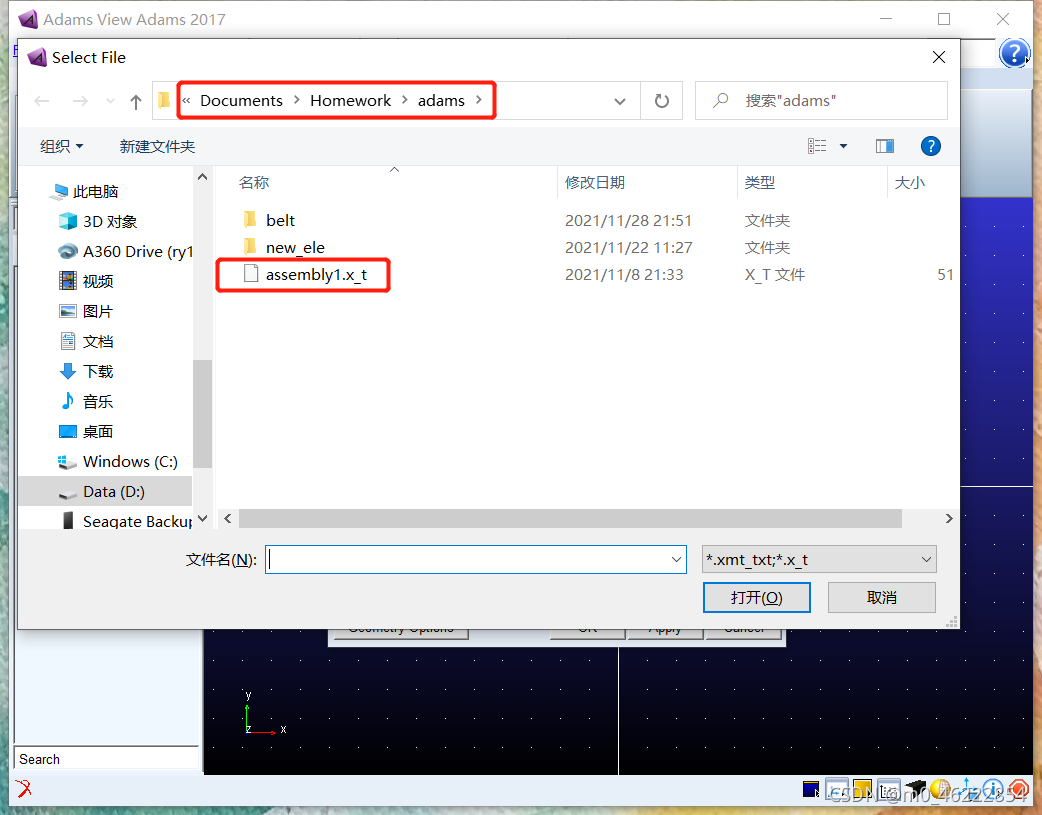

   在对应的路径中选择要导入的模型
模型路径

   选择文件类型,指向文件,如果是组件就选modelname,如果为零件就选partname,在后面的空格里单击右键,选part或mdoel,再选创建(cerate)。
创建

   之后点击工具栏的这个小图标就可以把所有的模型都显示在屏幕上了
在这里插入图片描述

   划重点:倒数第二部的右键创建是最容易出错的,要是没有创建,是看不到模型的哦。
