ABAQUS的可视化模块

ABAQUS的可视化模块

创建作业

创建作业→选择并行→勾选多个处理器

查看电脑处理器个数：

• 任务管理器→性能→逻辑处理器个数（我的为8个）

显示及查询节点和单元编号

显示：viewport→option

查询：tools→quiery

ABAUQS中不使用科学计数法

Viewport—Viewport Annotation Options—Legend—Format—Fixed—OK

查看运行的时间

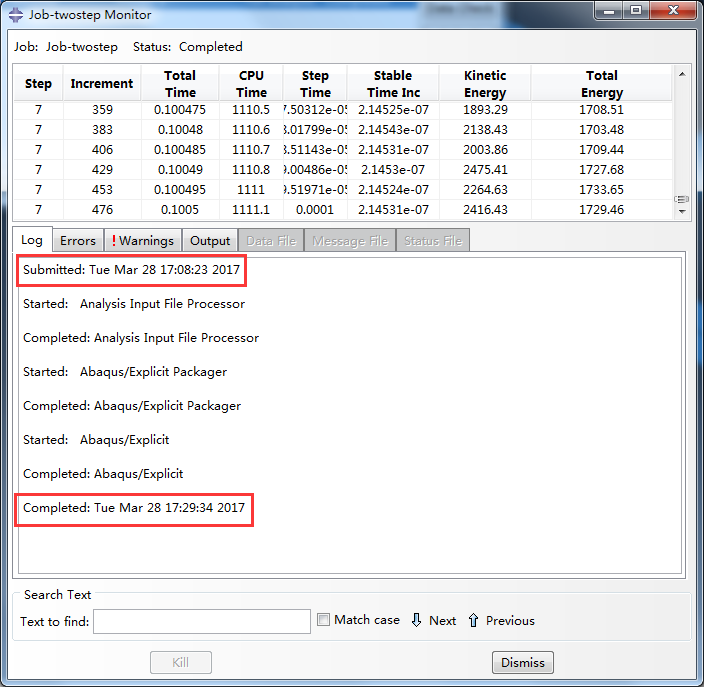

monitor中有显示时间，计算即可

自定义云图的刻度尺

修改图例大小

点击

   →图例→设置字体

云图不显示单元网格

option→common→no edges→ok

修改背景颜色

view→graphics options→viewport background

不显示网格

在最上面一次点：Options -> Common -> 在出现窗口的右边点 No edges －> 点OK
