定义原则:
每个step的所有边界条件,载荷条件累加构成本step的仿真效果;
step2需要在step1的状态基础上进行载荷运动等限定时,需要确保在step2中传递了step1的想要保留的特征,如:

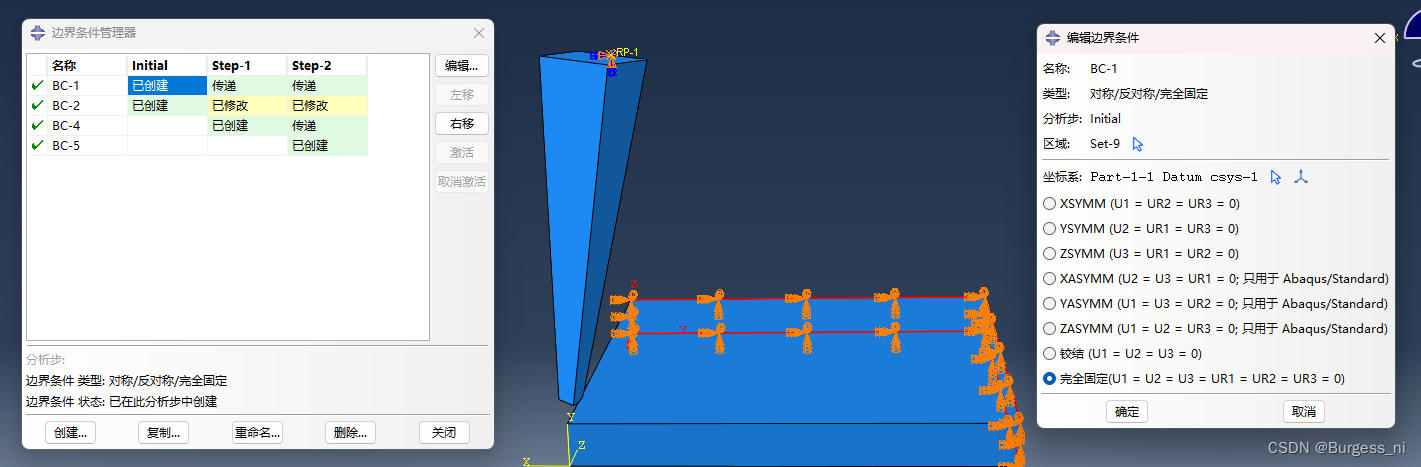

这里的BC-1的固定限制就在两个step中一直存在;
这里BC-2的边界条件给定了初始所有自由度;
截止现在的边界条件,在step1中Set-7只有U3一个自由度可以运动,其他自由度保持不动。
在step1中Set-7只有U1、U2两个自由度可以运动,其他自由度被限制。
注意:此处,有一个特殊点U3的设定,我们在BC-4中解释;
截止现在,Set-7在U3一个自由度可以运动的基础上运动至-1.1的距离;
此时若我们还想在step2中保留U3的当前的这个位置:两种方式:第一种:如上图BC-2的step
所示,将BC-4的step1运动的位置在边界条件中进行限定,然后将BC-4的step2状态关闭。此时之前step的状态将被step2继承;
在以上step的边界条件限制基础上step2的载荷方式,运动方式再进行单独定义;
注意:所有step中的同一限制区域对象不可出现自由度、载荷方式的冲突,否则报错。
另外关于上述功能的另一种定义方式如下几张图所示:
