转换solidedge型材库格式，.sldlfp到.par

从solidworks型材库转solidedge型材库的方法。

一、打开solidworks型材库：D:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\chinese-simplified\weldment profiles\GB型材库。

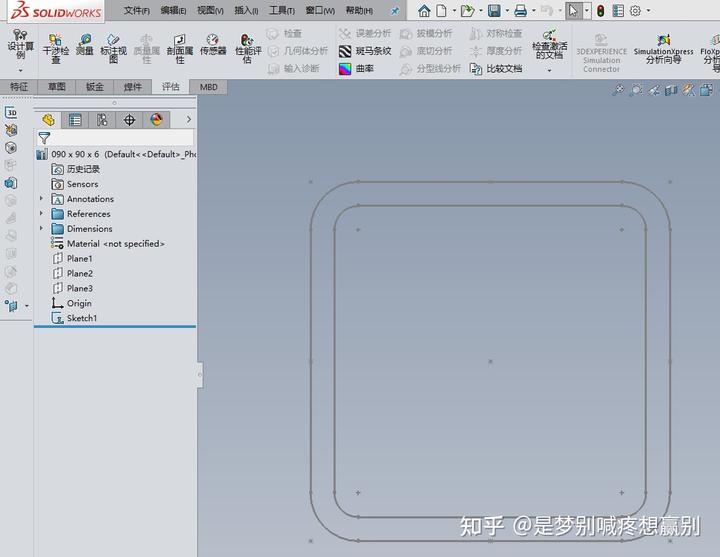

二、用solidworks打开solidworks型材库内需要的.sldlfp文件。

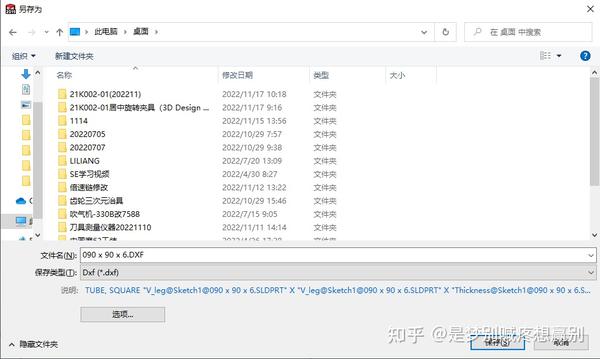

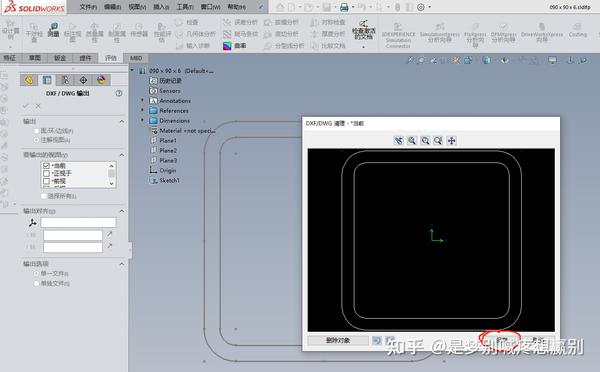

三、点击另存为.dxf格式并保存。（也可以另存为.dwg格式，后续步骤相同）

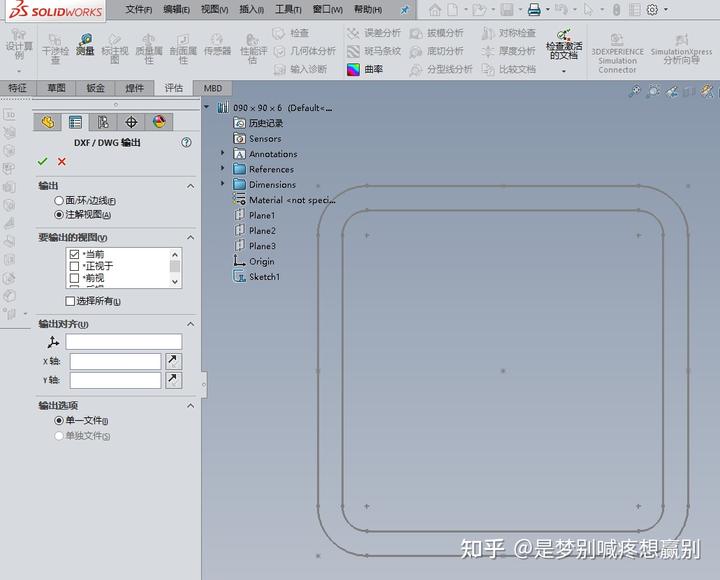

四、自动跳转回SW界面点击对号。

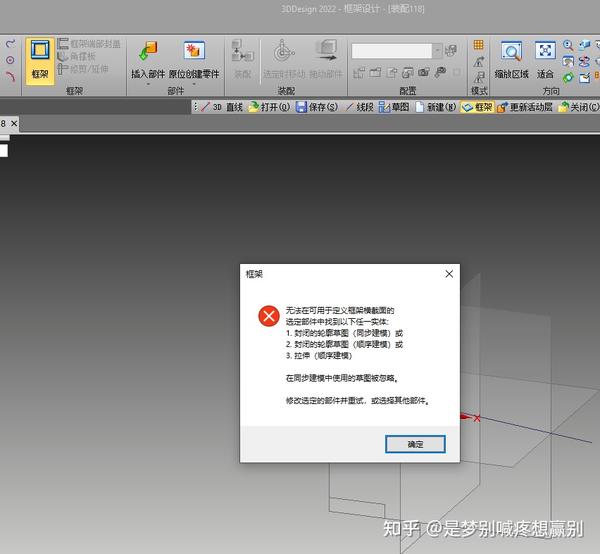

五、自动跳出弹窗点击保存。（注意：草图中如有辅助线一定要删除，也可在后来步骤中删除，点可以不删，，否则如图2影响solidedge框架搭建）

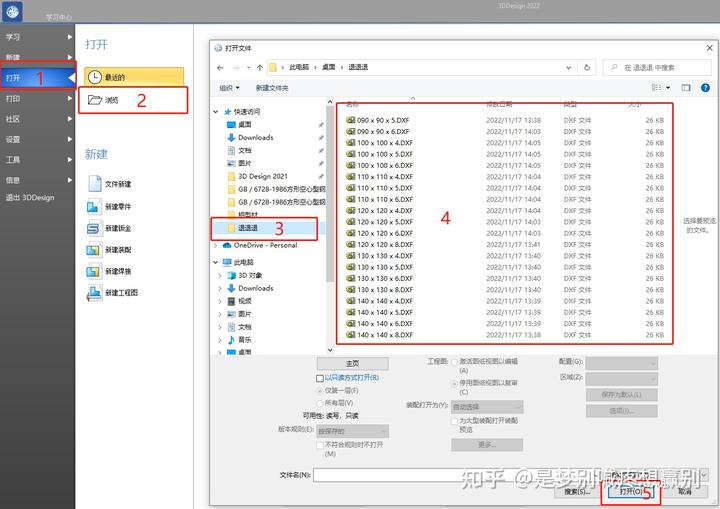

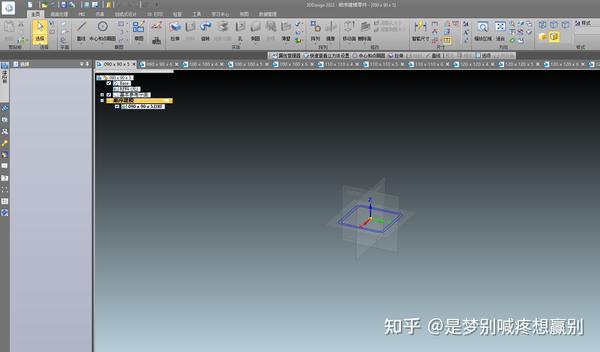

六、用solidedge软件打开刚刚保存的.DXF文件。

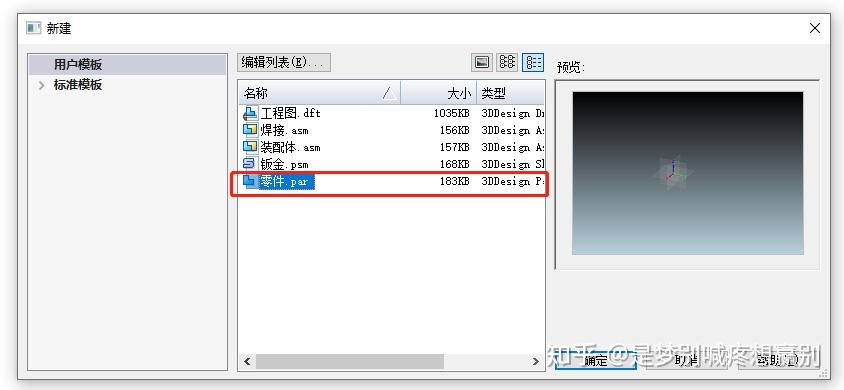

七、直接用零件打开。（检查尺寸是否准确，很大很大部分尺寸没问题）

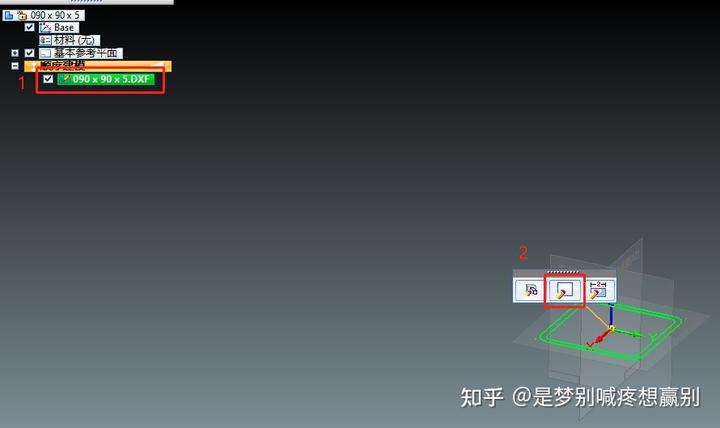

八、打开草图编辑。（先后点击1和2）

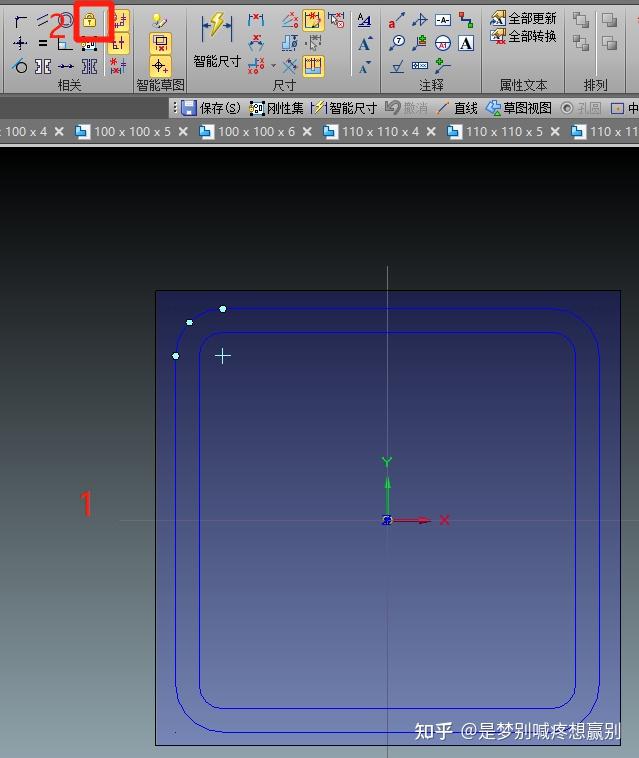

九、框选所有草图并点击锁定，然后退出草图。

注：对与圆弧的锁定标记如下图一个是正常的，如果一个圆弧出现多个标记是错的请务必检查尺寸是否准确。

十、保存到solidedge型材库： C:\Program Files\Shining3D\3DDesign 2022\Frames。（建立相同结构的文件夹方便查找）
