标准化EPLAN项目创建流程

一个EPLAN项目除了原理图纸，还包含项目主数据以及其他相关的设置，当将这些配置规范化后，关键技术和规则知识都会保存于项目中。EPLAN可定制创建符合IEC、DIN、JIC、GB、GOST、NFPA等标准的模板，所有企业内部电气设计工程师都能够直接使用模板轻松创建项目，针对不同客户不同标准轻松切换，且整体设计风格一致。目前在EPLAN Electric P8 2022及以后版本，只能创建基本项目（*.zw9），不再支持创建项目模板（*.ept）。

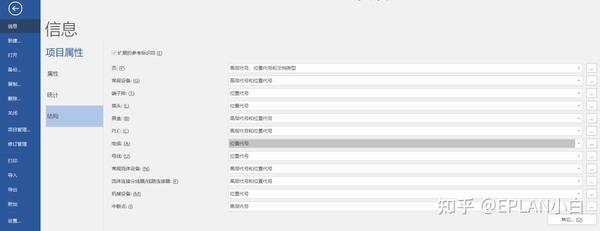

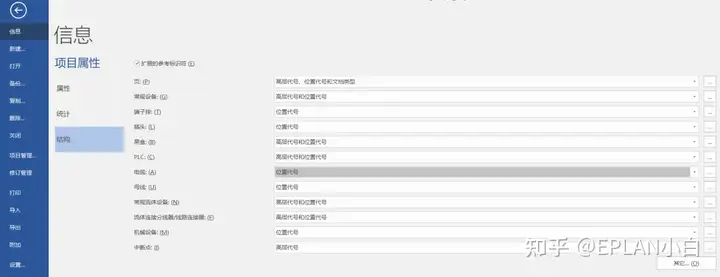

项目结构

设置项目页结构、设备结构、中断点结构等，根据国家GB标准，研究一个系统主要从三个方面进行:功能面结构（对应高层代号，一般用于进行功能上的区分）；位置面结构（对应位置代号，一般用于设置元件的安装位置）；产品面结构（对应设备标识，表明该元件属于哪一个类别）。

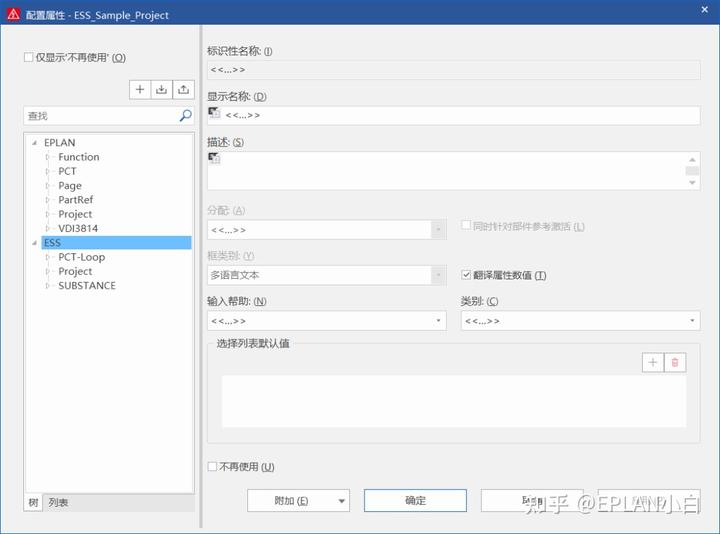

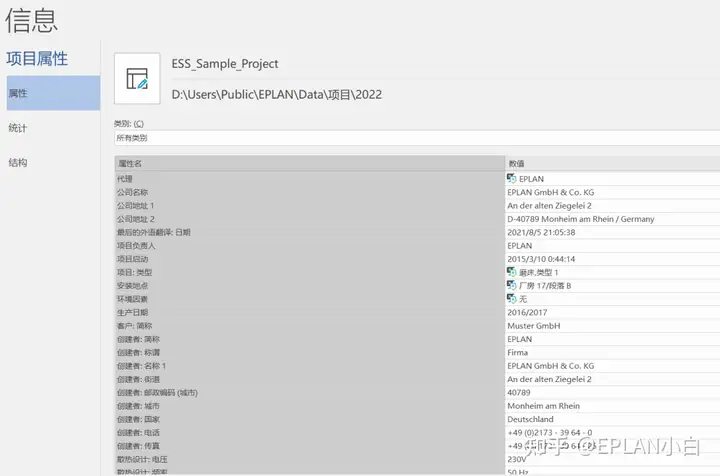

项目属性

设置项目属性，这些属性通常应用于图框、报表等全局使用，更高级的应用还可以配置块属性格式、替代文本等。

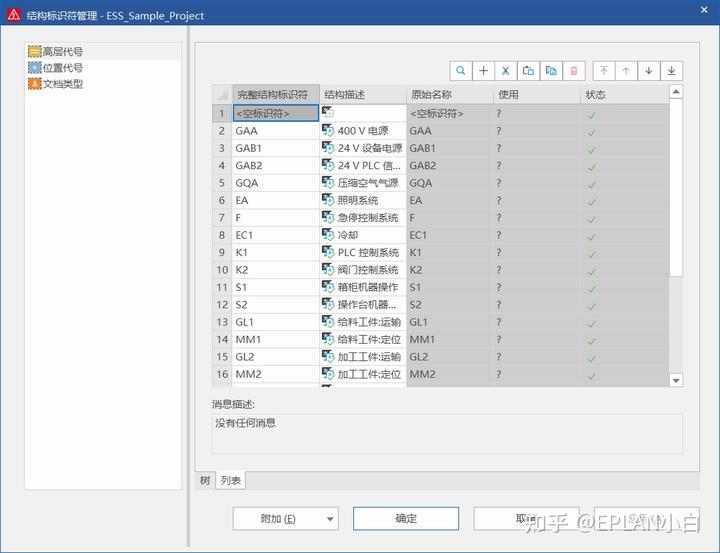

结构标识符管理

结构标识符管理可选择以树结构视图或列表视图单独针对已有的标识块显示单个标识符，并且根据表格中已定义的排序规则在导航器中显示；结构描述结合多语言设置，在切换语言时会自动根据显示语言选择描述。

用户增补说明

针对项目、页和功能可以使用固定定义的增补说明，这些属性将连同不可更改的名称显示在界面中,并通过一个指定的属性编号 (ID) 予以识别。通过索引最多可对 1,000 个增补说明加以区分。在这些增补说明中可以保存任意数据。必须记住或记录已确定的增补说明的含义。还可以在部件管理中使用用户自定义的属性来输入和显示附加信息。

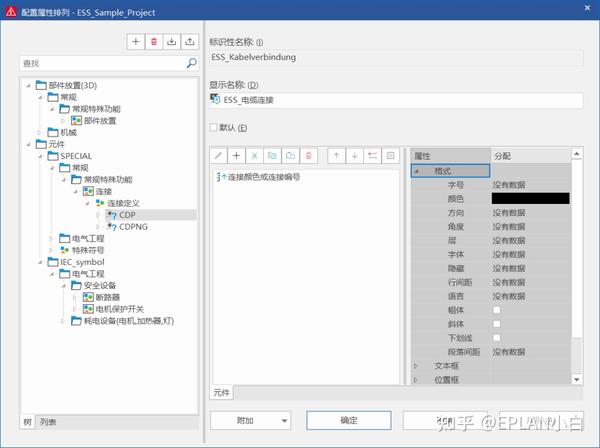

属性排列

针对不同元件符号、3D部件放置等各属性的显示设置，在下拉列表中提供各种预定义的分配配置用于选择。

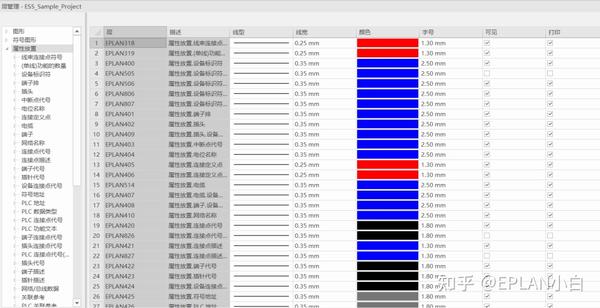

层管理

层影响打印和图形编辑器中的可见度，以及分配给它们的元素的显示属性，如线宽、线型、颜色、字号等；可选择将某些打印或输出的信息显示或隐藏在显示屏上；可将原理图中的某些元素显示或隐藏，例如机械设计中的电缆定义线、端子排文本、辅助线等。通过层管理可以轻松的将隐藏的信息重新显示并编辑。

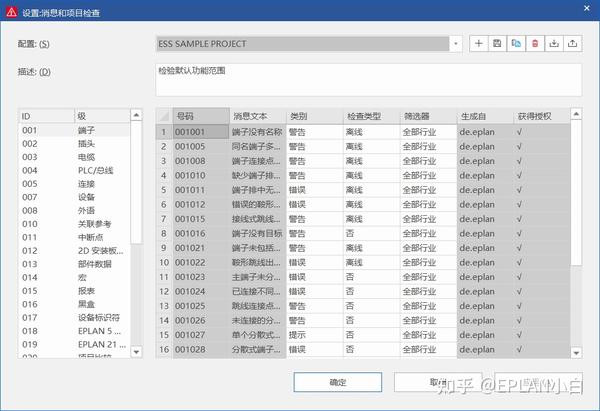

项目检查规则

在项目检查时生成的消息将被保存在消息数据库中,并在消息管理 - <项目名称>对话框中显示。每个消息都会得到简短的描述文本。通过帮助能调入关于起因或解决办法的更明确描述。能自行设置检查标准，并且保存在配置中。也可导出配置，以用于其它项目。

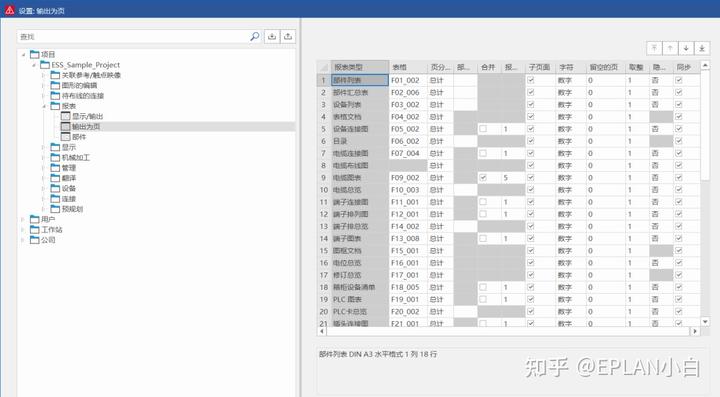

报表输出为页

在此对话框设置不同报表类型输出为页的配置，通过工具栏可在报表类型列中修改报表类型的顺序。如果共同更新其它报表，则此顺序影响报表生成的顺序。

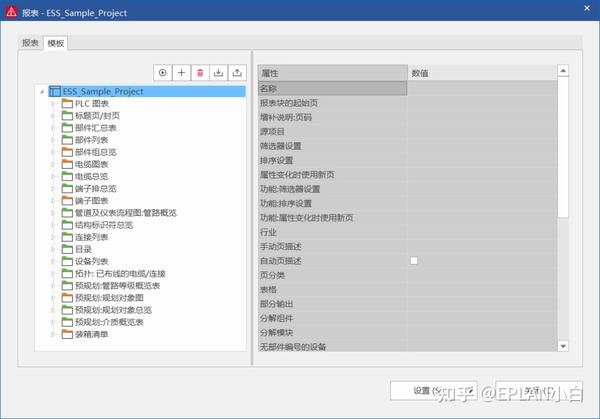

报表模板

在报表模板中可保存报表的设置。在生成新建报表时，始终可再次使用此设置。可完全新建报表模板或基于一个已有的报表生成报表模板。

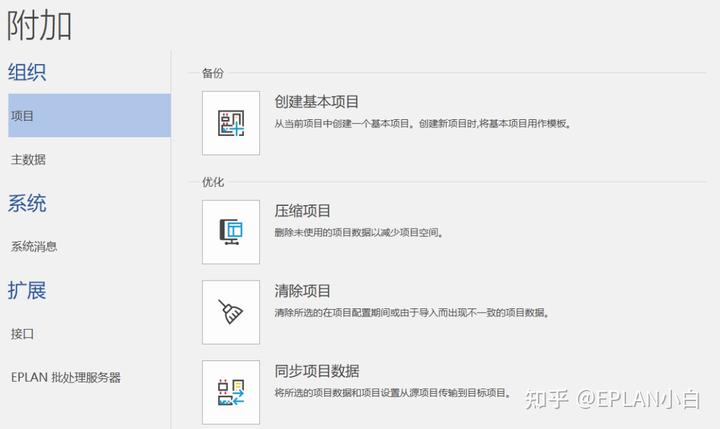

配置附加规则

压缩项目：移除无用的项目数据；

清除项目：批量处理项目检查详细。

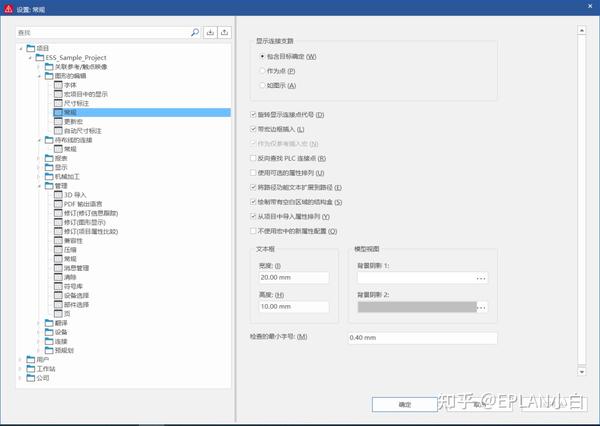

项目设置

关联参考/触点映像、图形的编辑、显示、管理、设备、连接等...这些设置可根据实际应用设置规则，通常情况下可默认。
