EPLAN工作心得分享:避免优越感,共同进步

过来人的肺腑之言

看这篇文章的人,我相信大多数都是电气行业的从业人员。从走出校园到企业实习,跟着前辈大哥打下手,再到后来抄袭前人的工程文件,在悟出门道后开始独立承担项目。随着项目经验的累积及接触的工具越来越多,最终成为一名资深的电气工程师。

这个过程虽然艰苦,但是大家都乐此不疲,因为年轻的我们对知识的渴望是用女朋友都无法比拟的,这也是为什么电气人员单身的比较多吧


在经过了几年的项目实施之后,几乎90%以上的人就开始觉得工作乏味了。毕竟大多数的项目执行起来就是那么些东西,虽然各个品牌厂家的软件大不相同,但是其实本质是一样的,上手并不是那么慢。

因此,简化工作环节成了当今行业最热门的话题。不管是几个人的民营公司到上市公司,提高工作效率都是领导们日思夜想的东西。因此衍生出一些什么标准化、结构化的工作方法,这都是为了提高效率。


利刃——赚更多的钱,有更多的时间

工欲善其事,必先利其器。

我们大多数的电气人员其实都是属于应用层级的,整个系统并不需要你开发什么,而都是需要你把各个厂商设计成熟的产品合理的搭建起来。因此,工程软件就是我们的刀刃。一个好的厨子,一定会有一套自己用得如鱼得水的好菜刀。

终于来说正事 - EPLAN软件相信大家都不陌生,具体的由来和功能介绍大家去网上一搜便知,公司的宣传也没少做。


但是这个软件到底怎么样,有些不常使用的人可能还是搞不清楚,觉得和传统的CAD也没什么区别,不就是画个图么。

下面我找几个关键的痛点来给大家介绍一下,看看这些功能会不会对你有所帮助。

原理图

CAD


1、靠点和线勾画组成,比例不一、表达不标准。

2、单线图、多线图想独立,二者没什么关系,从头画。

3、设备和页手动编号,经常疏漏。

4、无数据库支持,元件=图形。


ELPAN


1、集成标准符号图形,多行业标准。

2、多线图、单线图基于设备以不同形式展示,拖拽即可。

3、设备和页自动编号,编号规则可自定义。

4、强大的部件库后台支持,辅助完成工程设计。

5、回路纠错功能

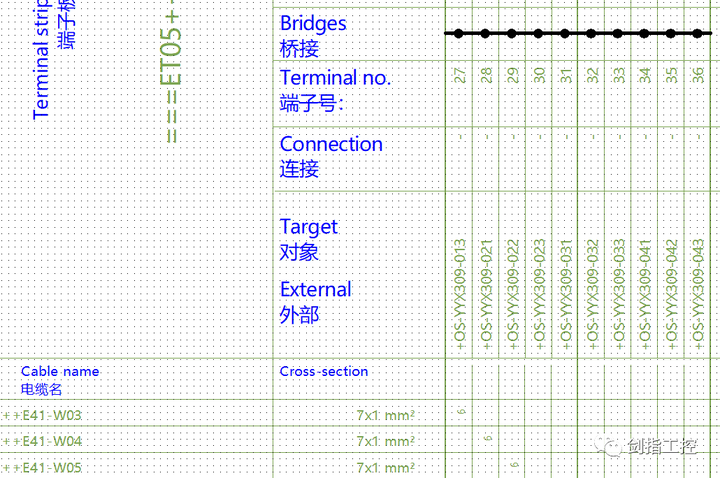

端子图表

CAD


1、手动排布,与原理图、布局图无交互。

2、端子排无属性,附件无统计。

3、无电缆连接属性。


EPLAN


1、自动生成,可通过快捷键切换至原理图、布局图位置。

2、端子排属性可添加,端子排附件自动统计。

3、电缆连接属性显示,实施更直观。

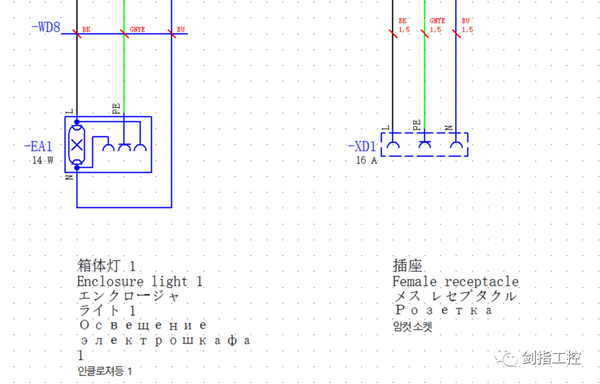

翻译功能

CAD


1、手动输入,工作量大。

2、字体不统一,不美观。

3、后期项目需重新编辑,无数据库。


EPLAN


1、语言自动切换,自由显示。

2、统一字体,布局统一。

3、后期项目相同词汇可自动从数据库调取翻译词典。


BOM清单

CAD


1、人工统计,逐页累加,极易出错。

2、按钮指示灯、端子附件等小件统计量大、种类杂。

3、图纸无法导出成EXCEL而提交采购计划。

4、维护查阅不方便。


EPLAN


1、软件自动统计,精确清晰。

2、附件准确统计,小至冷压端子。

3、BOM清单可导出成EXCEL,快速下单。

4、后期维护查阅快速定位。

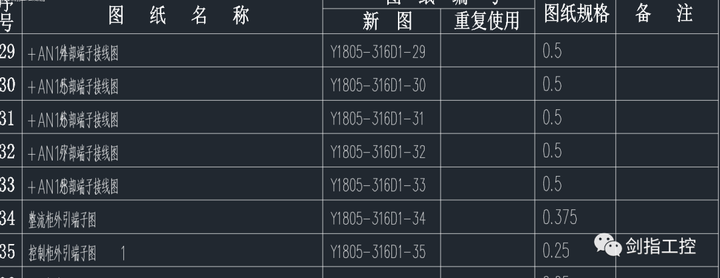

封面目录图框

CAD


1、人工编制,容易遗漏出错。

2、项目一经变动,目录及页码需重新修订。

3、比例不统一,打印后不美观。


EPLAN


1、自动生成封面、目录、结构总览等。

2、原理图改动后,交互式页面可自动更新。

3、符号统一比例,打印后清晰完整。

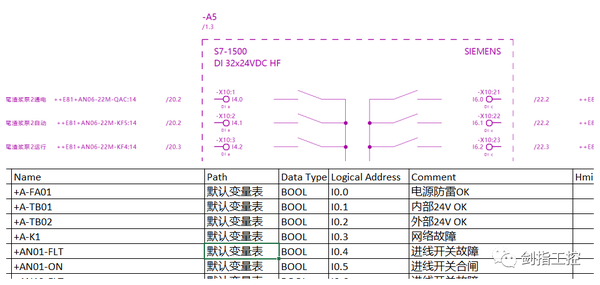

PLC总览点表

CAD


1、原理图设计后,需二次绘制PLC总览。

2、项目图纸绘制完成后,需重新敲入PLC组态。(最坑人就是这)

3、图纸需手动编址,工作量大。

4、无法与PLC软件进行数据交互。


EPLAN


1、原理图可自动生成PLC总览,用于编程。

2、PLC可自动编址,可将地址、标签名、描述导出到EXCEL。

3、可与主流PLC软件进行交互,自动生成组态。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
