nCode软件基础操作手册

学习fesafe软件的操作，可以看一看我的课程，软件的应用方面基本都介绍了。今天给大家介绍一下ncode的简单操作。

1、打开ncode软件，分别拖入FEInput，SNAnalysis，FEDisplay，FEOutput模块，并进行相应连接。

在FEInput模块中，导入Abaqus6.9版本odb文件，并部分显示。

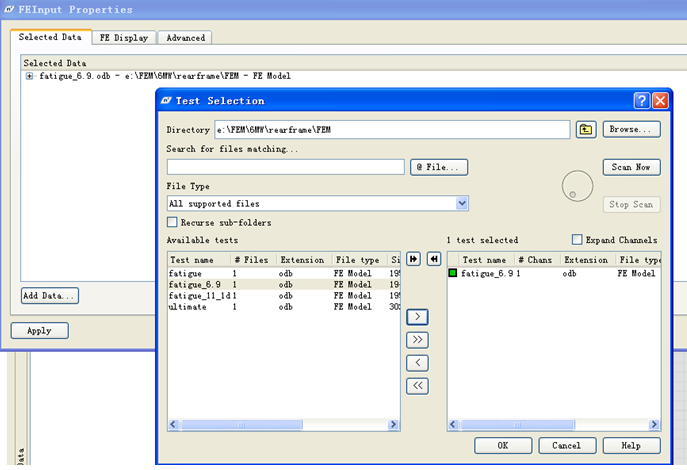

右键--Properties--AddData…--Browse…--选择odb文件所在目录--ScanNow--选择odb文件--OK--OK

右键--Properties--FEDisplay--Groups--GroupType--选择ElementSet--选择某个属性组--OK，显示的部件会被默认为分析的部件

MaterialsManager设置材料

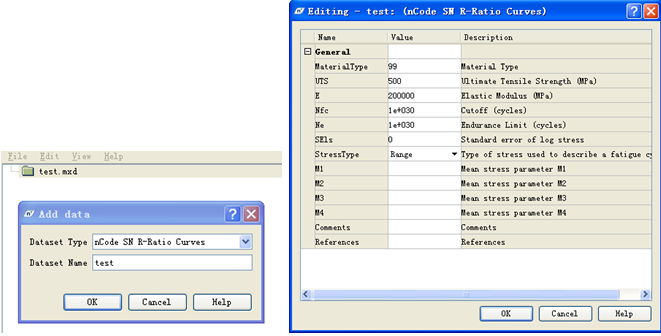

MaterialsManager--File--CreateDatabase--DatabaseFilename中输入名称--OK--OK--右键.mxd文件--AddDataàDatasetType中选择nCodeSNR-RatioCurves,DatasetName中输入名称--OK--OK

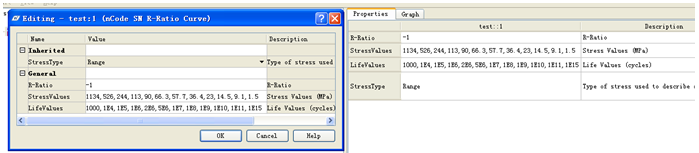

AddData--DatasetName中输入名称--OK--在R-Ratio中输入R值，在StressValues中输入应力值，逗号间隔，在LifeValues中输入次数值，逗号间隔--OK

SNAnalysis中给结构赋予材料

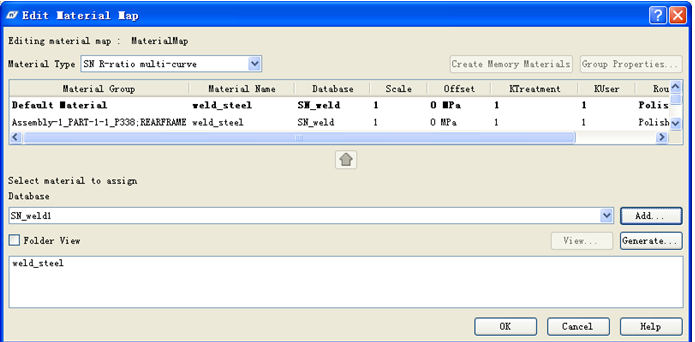

SNAnalysis--右键--Properties--EditMaterialMappingàyesàMaterialType中选择SNR-ratiomulti-curve--Database中Add--选择已设置好的材料文件.mxd文件--将相应的材料拖到相应的属性组里--OK

分割载荷文件

分别拖入FEInput，SNAnalysis，FEDisplay，FEOutput模块，并进行相应连接。

TSInput--右键--Properties--AddDataàBrowse--选择s3t文件所在目录--OK--ScanNow-->>--OK--OK

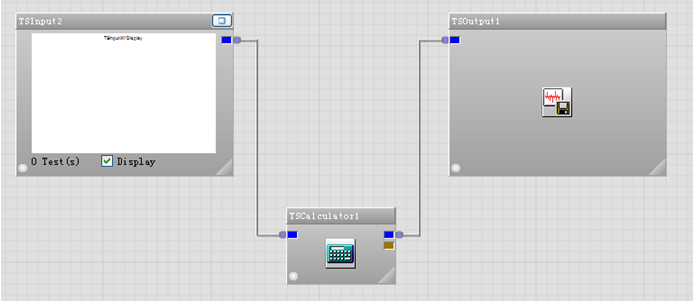

导入载荷时间序列之后，TSInput显示如下图，可以拖动显示细节部分

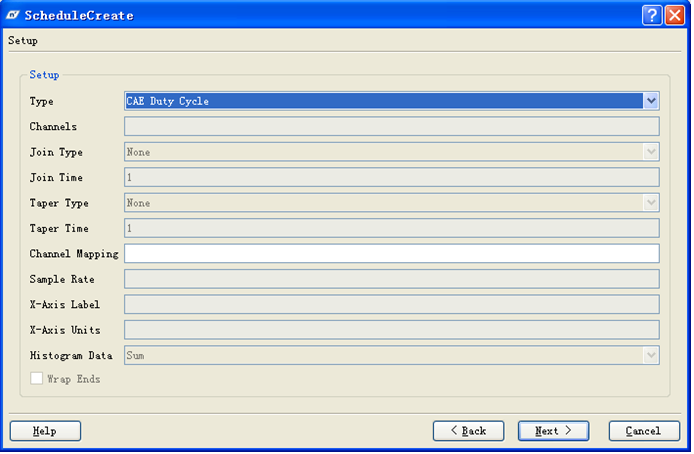

ScheduleCreate--Next--Type选择CAEDutyCycleàNext

AddEvents…--TimeSeries--Browse选择s3t文件所在目录--OK--ScanNow-OK--Next--Browse选择输出路径--Finish--OK

导入的dcy文件

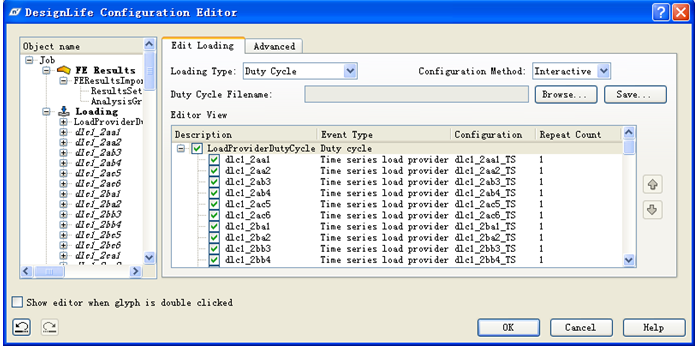

SNAnalysis--右键--Properties--AdvancedEdit---Yes--点击TimeSeriesLPàLoadingType选择DutyCycleàBrowse选择dcy文件--OK

其他设置

SNAnalysis--右键--Properties--AdvancedEdit--Yes--点击AnalysisRuns-Run1-AnaDef-SNEngine--在SNMethod中选择MultiRRatioCurve

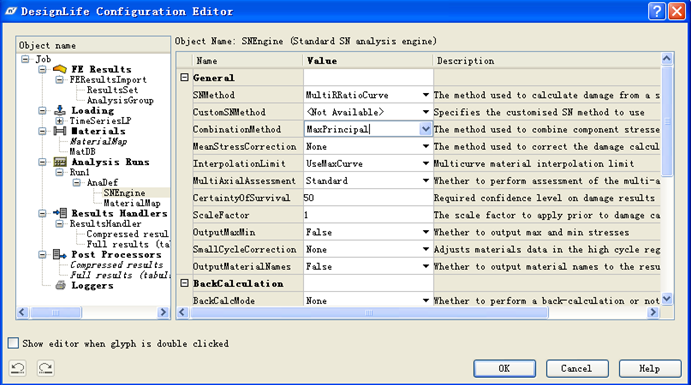

在CombinationMethod中选择MaxPrincipal

点击AnalysisRuns-Run1,在Advanced中的NumAnalysisThreads中填入计算所用CPU数

FEOutput输出设置

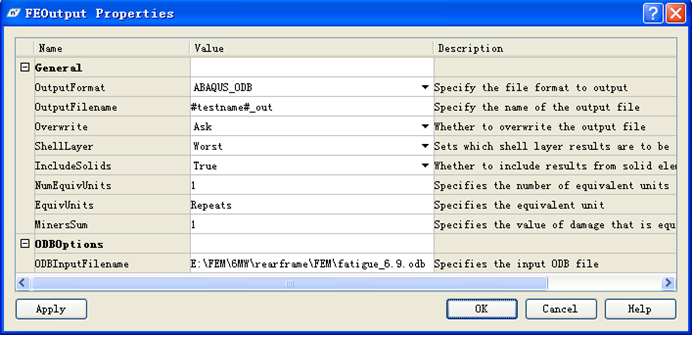

FEOutput--右键--Properties--OutputFormat选择ABAQUS_ODB--ODBInoutFilename输入文件名--OK
