HFSS常见报错问题整理（持续更新中）

对于一些简单常见的HFSS问题，网上搜到的 解决 方法往往难以找到，对初学者并不友好。我作为一个HFSS学习者，对HFSS方面的解决方法进行了总结归纳。由于HFSS十分复杂，如有错误，恳请指正。欢迎大家交流学习、相互进步

一、弹窗 类

1.弹窗：There can only be one solve setup in an auto-open design

即不能在同一个工程里同时进行多个求解

2.弹窗：A geometry must be selected to generate a plot

即就是需要选中一个模型或者板块

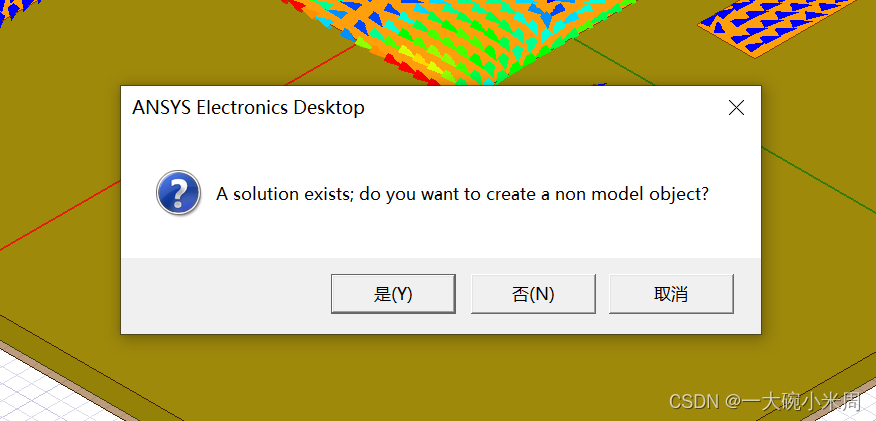

3. 弹窗：do you want to create a non model object?

当我们求解计算过后，如果想要修改模型的话，常常会出现上面的弹框，此时点 否 即可。

二、求解 信息 栏类

1.求解信息栏：Adaptive Passes did not converge based on specified criteria

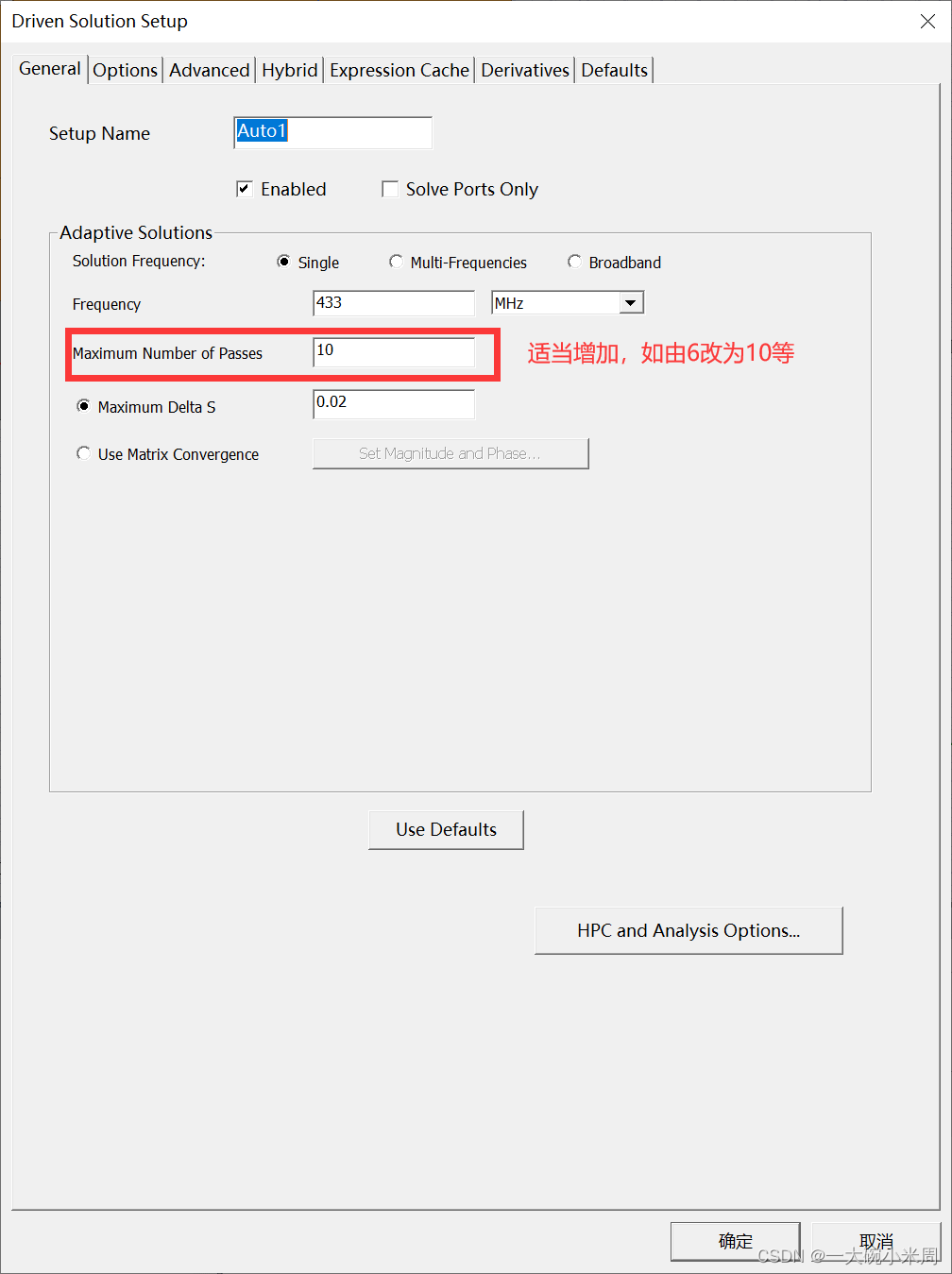

即结果不收敛，应再增加运算的pass数目。如默认的计算步数是6步，也就是说计算了6步后还没有达到所需的收敛精度，可以把pass设置成更多.

2.求解信息栏：error：non-manifold vertices/edges found for part “xxx”

通常是因为我们在进行模型搭建或改变的时候，在没有对模型进行相加或相减操作时，因为搭建或参数变化等原因造成了某部分结构“xxx”的叠加或断开情况， 从而使得计算不能连续，改一下就好了。

三、后处理类

1.为什么将一个工程复制后再运行结果与前一工程结果不一致？

在遇到该类情况中，本人遇到的大多数原因是精度不够，或将单点扫频改为频段扫频

2.为什么在Optimetrics（优化）中部分变量无法选中？

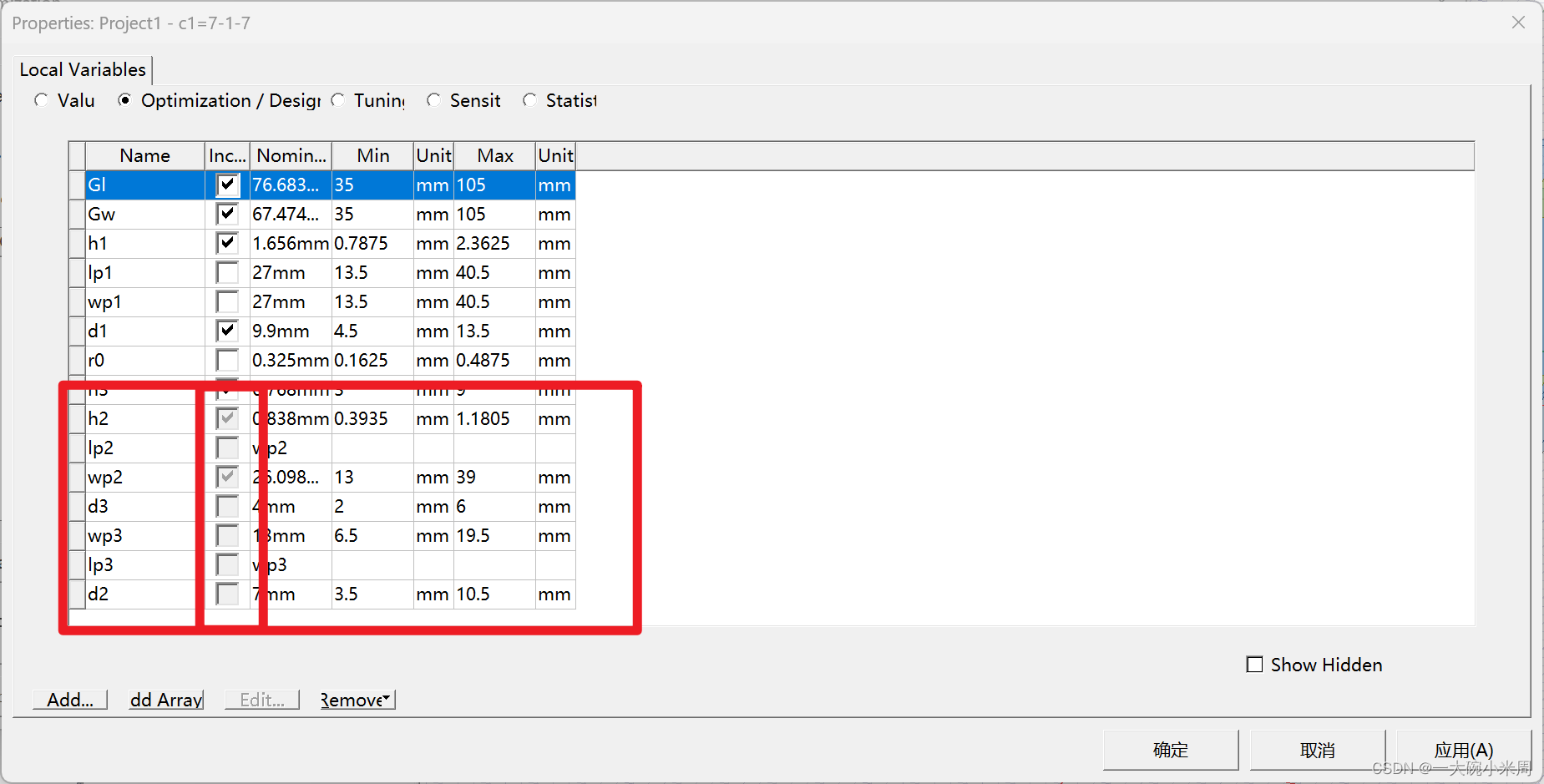

如图，上面白色可以勾选，为什么下面是灰色无法选中呢？

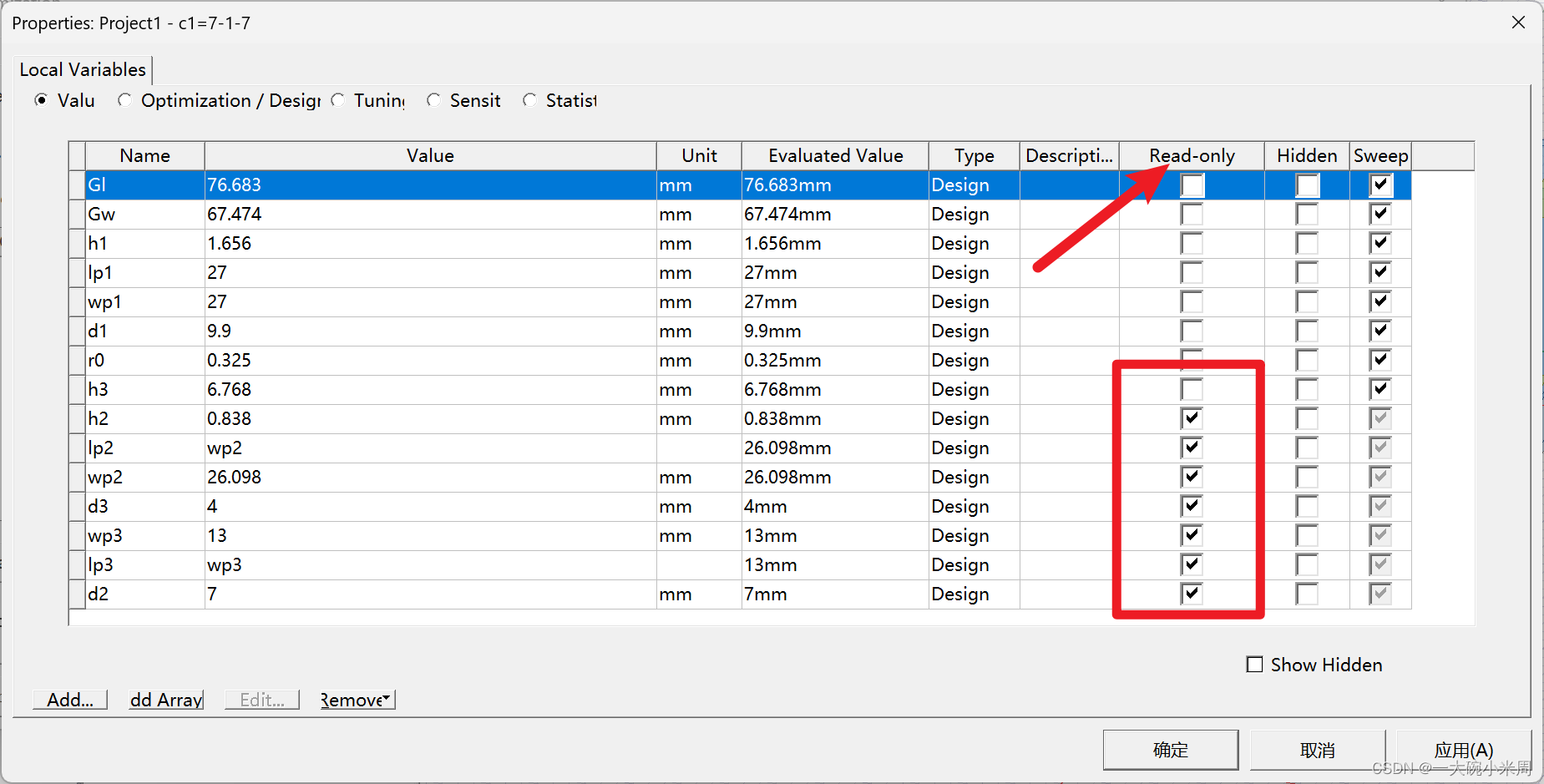

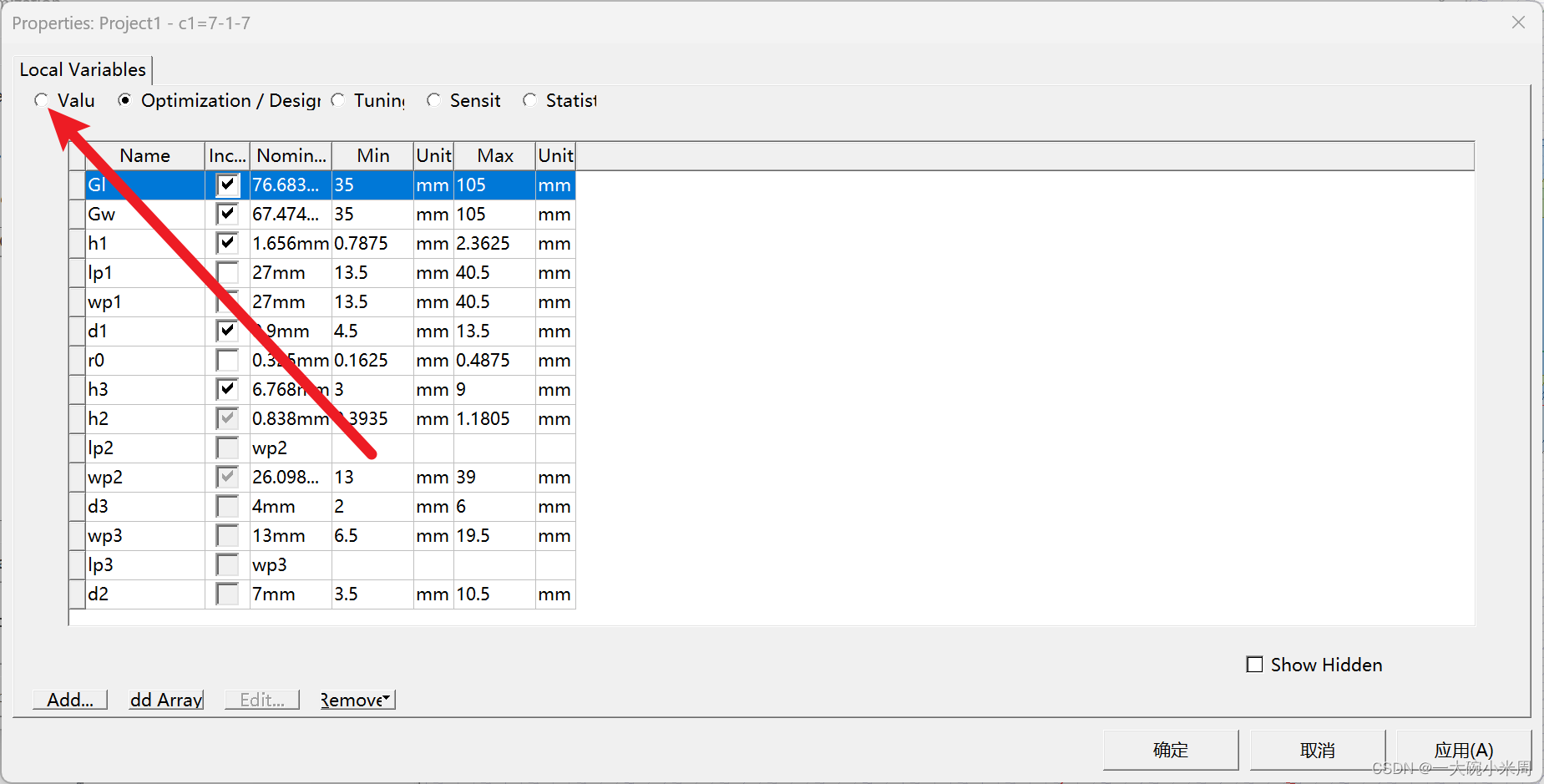

查看是否是选中了 Read  -only 选项，如果选择，则取消即可
