关于使用Proe/Creo工程图出图还是转入AutoCAD中进行编辑以及尺寸标注、注解等这也是一个老生常谈的问题，其优劣也不做过多阐述，只是最近有很多网友问到了关于工程图的一些问题，这篇文章就挑其中一个关于剖面线相关的问题进行说明。

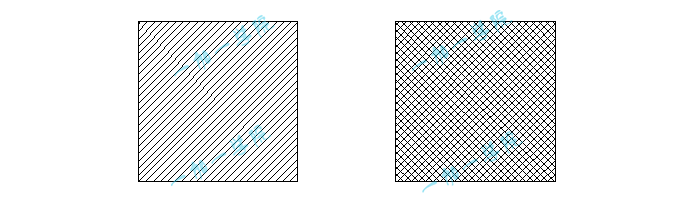

我们知道对于塑胶件产品的剖面而言，国标所提供的剖面图案是90°的交叉网格形状，而对于很多不是熟悉Proe/Creo软件的小伙伴来说也许就只有斜线剖面形状这一种了。

那既然如此应该如何将默认的剖面线修改为塑胶件剖面线呢？请看下文

方法一：已按照默认样式创建剖面

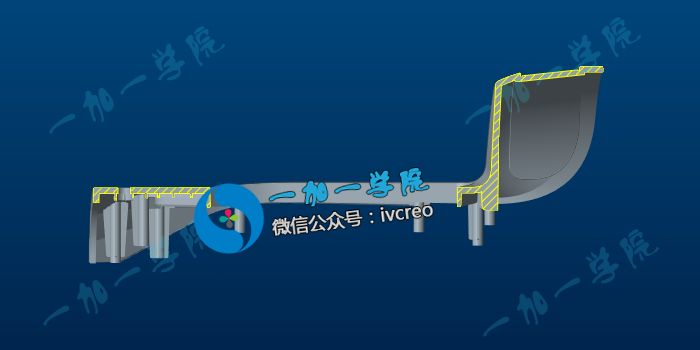

如下图所示，如果你已经按照默认样式创建相关剖面

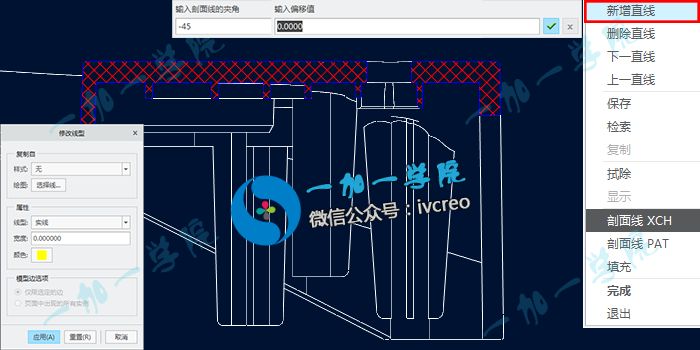

修改方式01： 双击剖面线在弹出的菜单管理器中点击新增直线，在输入剖面线的夹角输入框中输入-45度，中键确定，输入偏移值0，中键确定，输入间距值。中键确定，在修改线造型中选择线型和颜色。

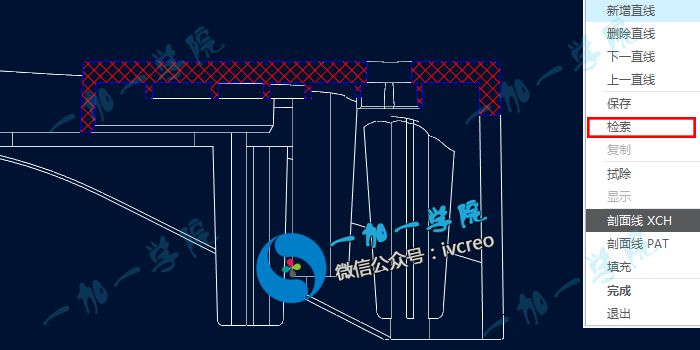

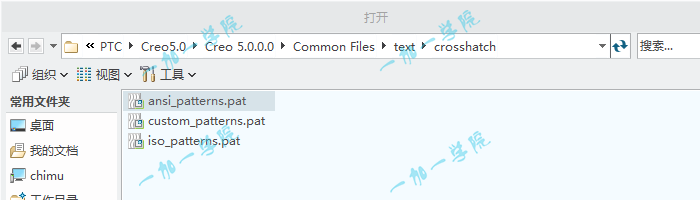

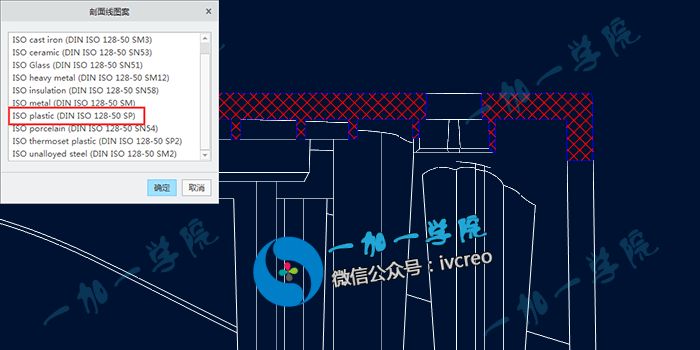

修改方式02：  双击剖面线在弹出的菜单管理器中点击检索，在弹出的对话框中选择iso_patterns.patda打开后选择对应的塑胶材料剖面线，并调整好相关剖面线比例

番外

可能有些小伙伴打开软件默认提供的剖面线相关样式，除了英文字母具体代表什么含义一概不知，更不用谈如何选择了，下面就提供的样式做相关说明：

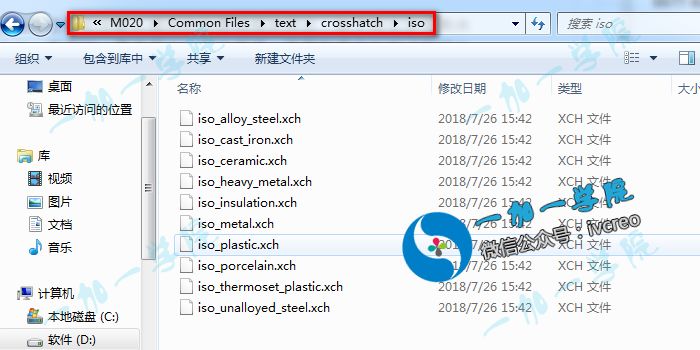

\Creo 3.0\M020\Common Files\text\crosshatch\iso

从上至下依次为：合金钢、铸铁、陶瓷、重金属、绝缘、金属、塑料、瓷器、热固性塑料、纯钢

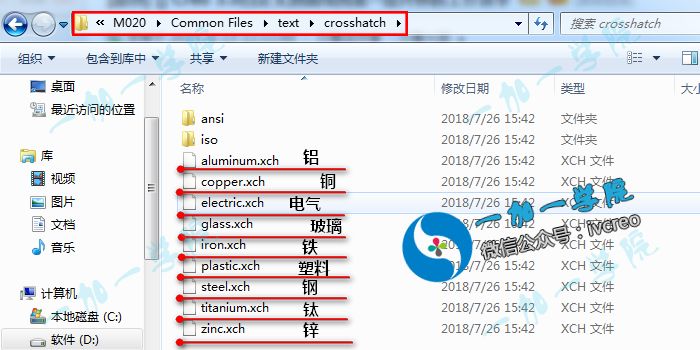

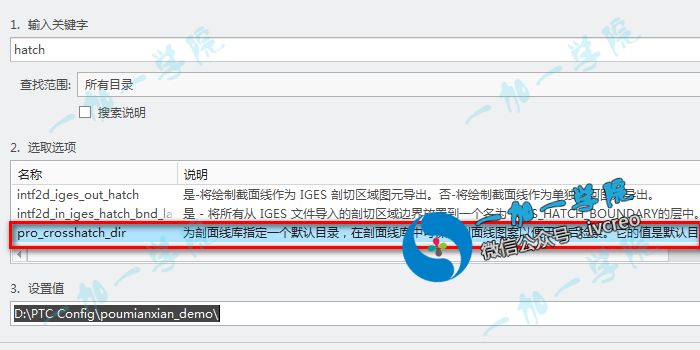

另外：其实我们也可以在软件配置中设定剖面线目录

如果以上的样式还不满足工作需要那就需要自定义咯！

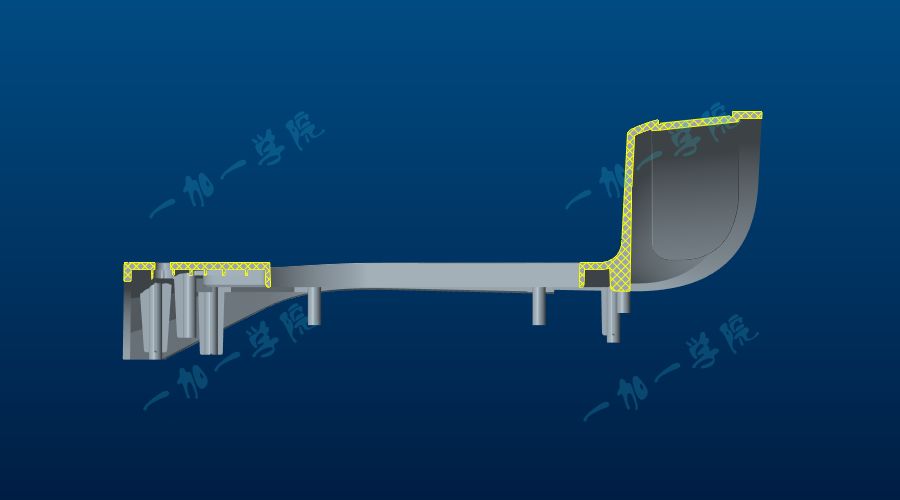

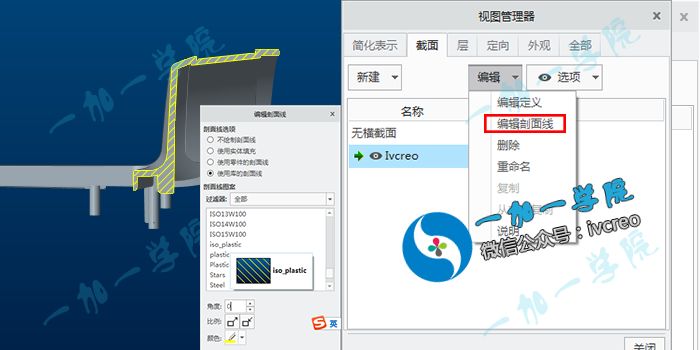

方法二：3D建模环境中，通过视图管理器_截面定义修改

对于工程图的剖面实际上在3D建模环境中进行创建是一种较为便捷与灵活的方式，切其剖面可在工程图中直接调用，故我们同样也可以通过修改剖面线来完成我们的需求。

关于工程图中塑胶件剖面线的基本修改方式，基本上掌握以上的方法，就没有什么问题了，希望大家能有所收获~~
