Citrix ADC中SNIP的三种配置场景详解

子网IP地址（SNIP）是Citrix ADC拥有的 IP 地址，用于与服务器进行通信。

CitrixADC使用子网IP地址作为源IP地址来代理客户端与服务器进行连接。

根据不同的网络拓扑进行一个或多个SNIP不同方案的配置

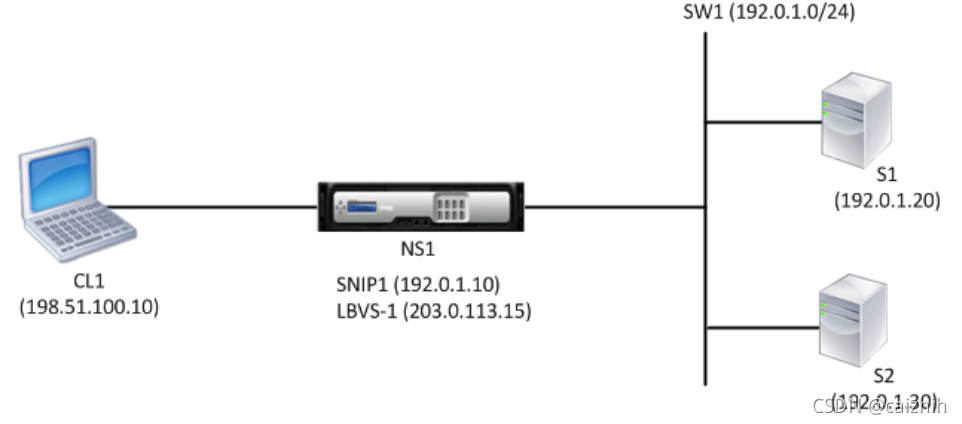

1.直接连接的服务器子网

NS1（ 负载均衡  器）上的虚拟服务器LBVS1用于负载S1与S2，S1与S2属于同一个子网，这两台服务器通过L2层交换机连接到NS1。NS1上绑定了S1和S2对应的服务，用来广播S1和S2的ARP广播请求，用以解决IP地址与MAC地址之间的映射问题。在S1与S2响应后，NS1会定期地向它们发送监视探头来检查他们的运行状态。

以下是数据包的转发流程：

1.客户端 C1 向虚拟服务器发送请求数据包（源IP为客户端IP 198.51.100.10，目的IP为虚拟服务器IP 203.0.113.15）

2.NS1的虚拟服务器接受请求数据包

3.NS1根据算法选择其中一台服务器（假设为S2）

4.由于NS1直接与S2连接，并且NS1上配置的SNIP与S2的IP属于同一子网IP地址（并且在NS1上唯一），因此NS1将SNIP与S2之间打开一个连接

5.NS1通过SNIP打开的 通道  将请求数据包发送给S2（源IP为SNIP 192.0.1.100 目标IP为 192.0.1.30）

6.S2的响应通过相同路径原路返回

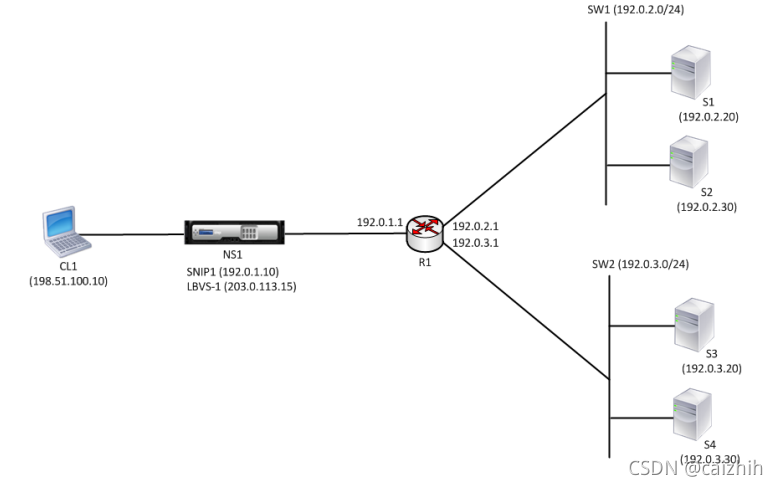

2.通过路由器连接的服务器子网

由于网络拓扑中加入了一台路由器，所以必须在NS1中至少配置一个属于路由器接口IP的子网IP地址。由于这个SNIP地址与路由器直连接口地址属于同一个子网（192.0.1.0），NS1通过这个子网连接到路由器对服务器进行访问。服务器中，S1与S2同属于一个子网 192.0.2.0/24，并且通过L2交换机SW1连接到路由器。S3与S4同属于另一个子网192.0.3.0/24。一旦配置了地址SNIP，NS1就通告SNIP的ARP数据包。NS1的路由表由S1，S2，S3和S4到R1的路由条目组成，这些路由条目或是静态路由条目，或是动态路由协议由R1传播到NS1。NS1绑定了与S1,S2,S3,S4相对应的服务，NS1定期向它们发送监视探针用来检查他们的运行状态。

以下是数据包的转发流程：

1.客户端C1向虚拟服务器发送请求数据包（源IP为客户端的IP地址 198.51.100.10，目的IP为虚拟服务器上的IP 203.0.113.15）

2.NS1上的虚拟服务器接收请求数据包

3.负载均衡器根据算法选择一台服务器（假设为S3）

4.NS1检查自己的路由表发现可通过R1访问S3，由于NS1上配置的SNIP是NS1上唯一属于与路由器直连接口IP的相同子网IP，所以NS1通过R1打开SNIP与S3之间的连接

5.NS1从SNIP将请求数据包发送到R1（源IP为SNIP 192.0.1.10 目的IP为S3 192.0.3.20）

6 请求到达R1，路由器通过自身的路由表将请求数据包发送到S3

7.S3的响应通过相同的路径返回

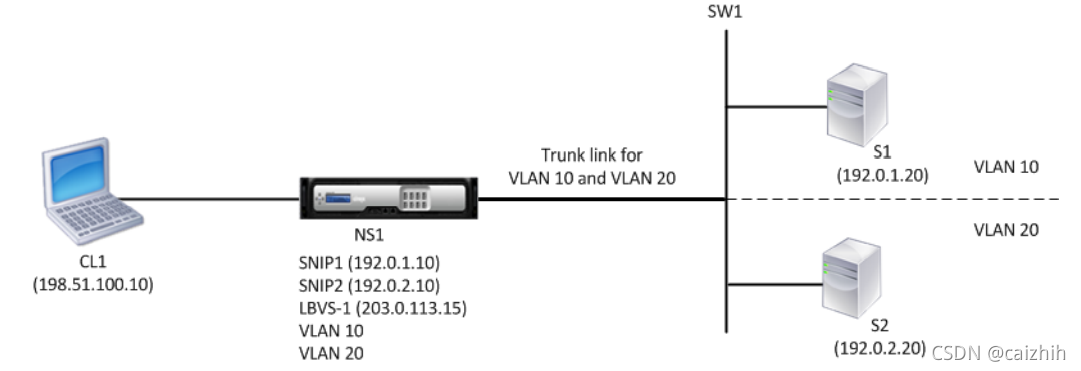

3.通过交换机连接多个服务器子网（VLAN）

S1与S2属于不同的子网，分别是VLAN10和VLAN20的一部分。NS1与SW1之间的链路是一个聚合链路，由VLAN10和VLAN20共享，此时必须在NS1上配置子网IP地址SNIP1，SNIP2分别与VLAN10，VLAN20进行通信。一旦配置了SNIP1和SNIP2，NS1广播SNIP1和SNIP2的ARP广播数据包。NS1上绑定S1与S2对应的服务，一旦这些服务被配置，NS1会广播他们的ARP请求。S1和S2响应后，NS1会定期向他们发送监视探头以检查他们的运行状况。

以下是此数据包被转发的过程：

1.客户端C1向虚拟服务器发送请求数据包（源IP为客户端IP 198.51.100.10，目的IP为虚拟服务器的IP 203.0.113.15）

2.NS1上的虚拟服务器接收请求数据包

3.负载均衡算法选择服务器（假设为S2）

4.由于S2直接连接到NS1，而SNA2（192.0.2.10）是NS1上唯一属于S2同一子网的IP地址，因此NS1将SNIP2和S2之间的通道打开（如果选择了S1，NS1将打开SNIP1和S1之间的连接）

5.NS1从SNIP2将请求数据包发送到S2.（源IP为SNIP2 192.0.2.10 目的IP为S2 192.0.2.20）

6.S2的响应通过相同的路径返回
