CATIA软件：如何将高版本数据转换为低版本数据

目前各大汽车制造厂用的CATIA版本比较多，普遍常用的版本有R19、R18等，例如上海大众、一汽大众等公司，配备试用的CATIA版本就是R19。也有使用R20、R21以及V5-6R系列。经常会导致汽车制造厂打不开供应商的数据或供应商打不开汽车制造厂的数据。导致出现一家供应商或设计公司预装了很多版本的CATIA，从CATIA V5R16到R29再到V5-R2021等应有尽有。甚至有的工程师个人电脑上都装了很多版本的CATIA。

本期我们就分享一下CATIA自身的高版本往低版本转化的技巧。

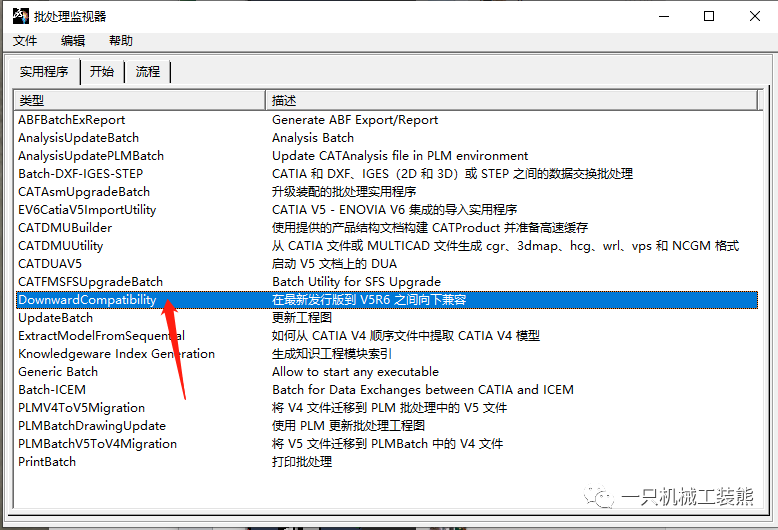

首先，双击打开CATIA软件，依次点击“工具”—“实用程序”。弹出“批处理监视器”对话框，如图；

然后，在“批量处理监视器”的框内选中“DownwardCompatibility”并双击该项；

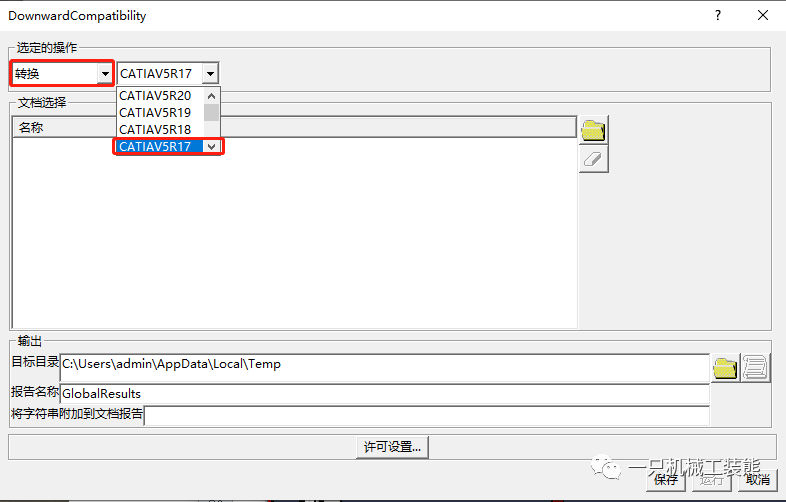

接着，在弹出的“DownwardCompatibility”对话框中注意“选定的操作”下的两个选项框。第一个下拉框中选定“转换”，第二个下拉框中选择目标版本，即你想转换为低版本的版本数；（演示CATIA版本为V5R21，转换的低版本暂选为R17）

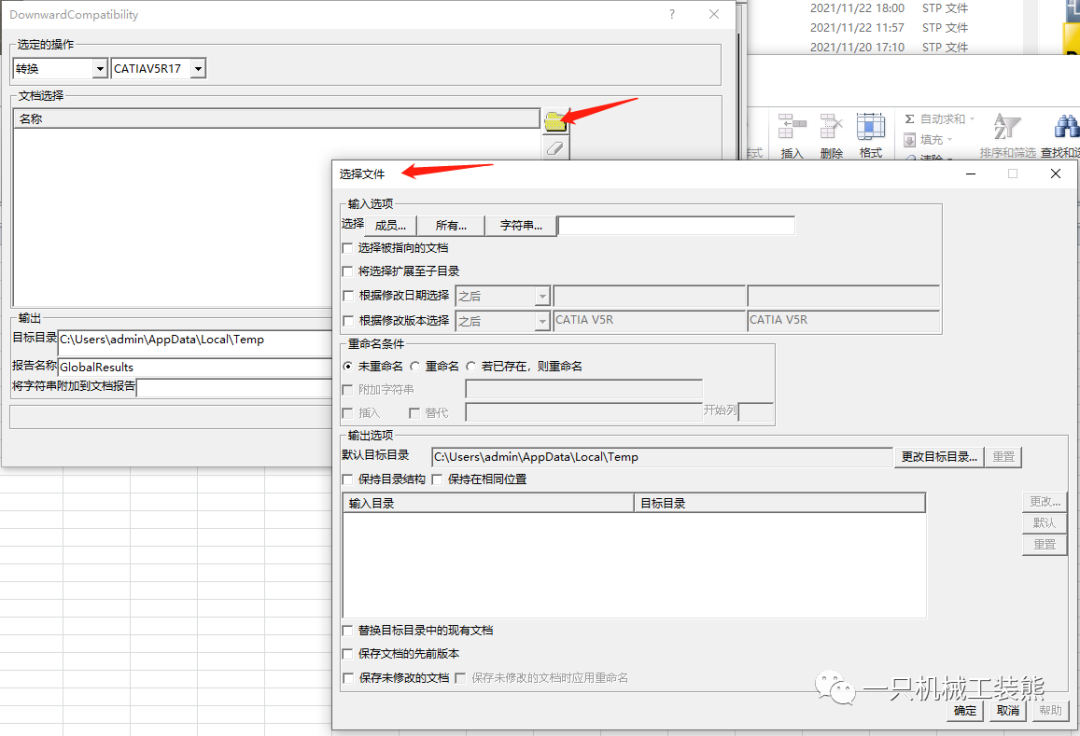

紧接着，单击“DownwardCompatibility”对话框中的“文档选择”下的文件夹图标，系统会自动弹出“选择文档”对话框；

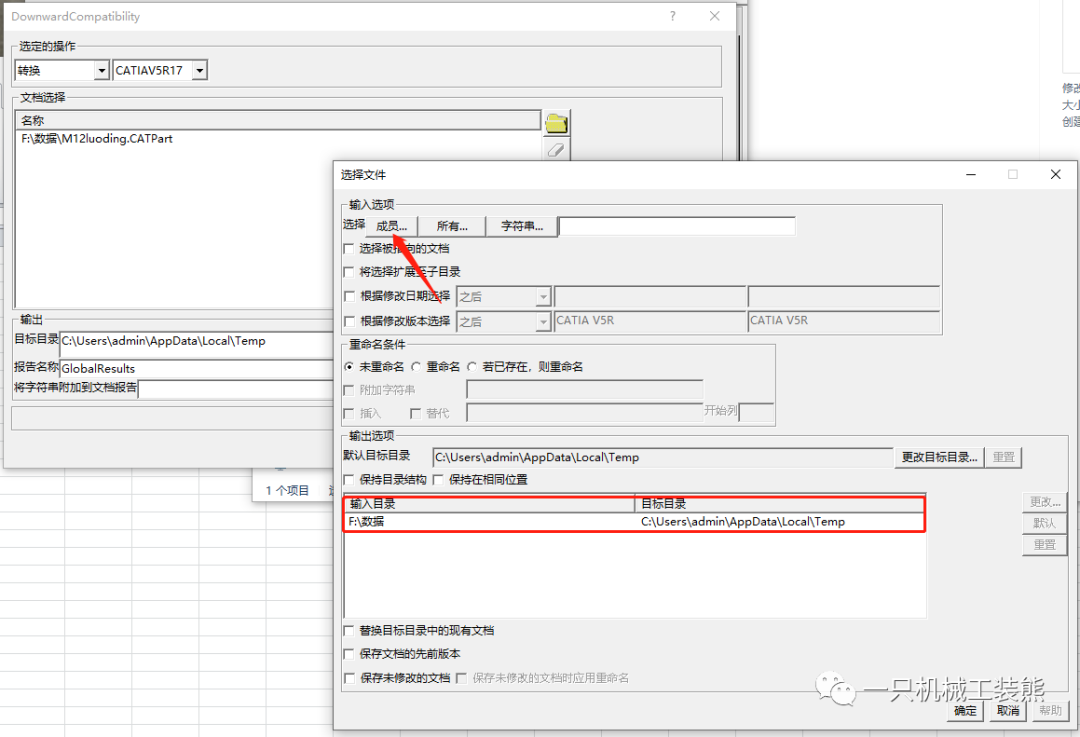

再者，单击“选择文档”内“成员”图标，会弹出让选择被转换数据的路径，找到数据后选中并打开即可。“选择文档”对话框发生变化的地方是“输入目录”和“目标目录”，也可选中“目标目录”后更改到你想输出的文件夹路径。最后，单击“确定”；

最后，在“DownwardCompatibility”对话框中单击“运行”即可完成数据的高低版本转换。CATIA自身的高版本往低版本转化的技巧操作步骤就介绍完毕。

特别注意：

一、目前CATIA高、低版本转换仅此一种方法，且该方法转换后参数化步骤、点、线、面等元素均会丢失，仅保留实体结果。请备份后操作！

二、若不改变输出路径，转化完成的数据会自动进入默认文件夹：C:\Users\用户名\AppData\Local\Temp。
