CATIA CAA二次开发：建立用例运行环境完整步骤

       大家知道，CATIA 系统 复杂程度高，功能丰富， CAA开发，除了随系统提供的百科全书(Encyclopedia)外，很难找到系统的资料参考和学习。所以，认真学习、分析这个Encyclopedia，是我们进阶的主要阶梯。在Encyclopedia中，除了Technical Articals外，还有丰富的用例（Use Case）。这些用例是按照模块分门别类组织的，用以说明各模块的功能和用法。对于这些用例，我们自然要认真研究。那么，就需要建立用例的工作项目，通过查看运行结果等，理解相关模块。下面通过Mechanical Modeler模块的用例来示例，演示如何建立起用例的运行环境。

       1、在D硬盘上建立一个目录，路径为：https://www.gofarlic.com\V5R22\CAAMechanicalModeler.edu

            CAAMechanicalModeler.edu就是这个项目的工作区或解决方案名。

       2、复制目录 C:\Program Files\Dassault Systemes\B22\CAADoc\CAAMechanicalModeler.edu到

              https://www.gofarlic.com\V5R22\CAAMechanicalModeler.edu下。

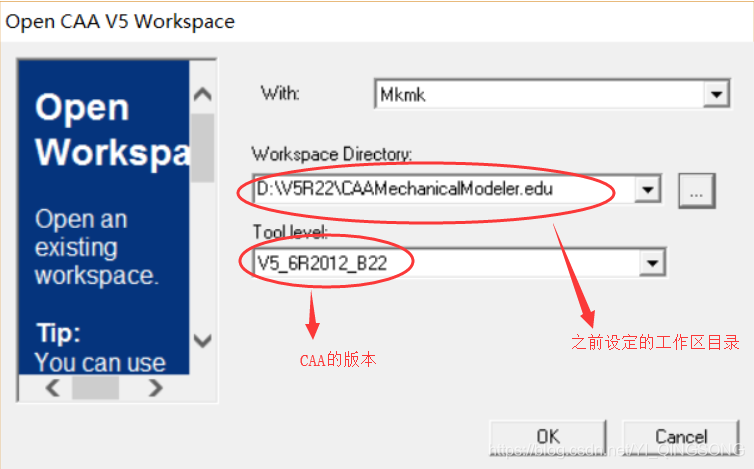

       3、在VC菜单：File->Open CAA  V5 Workspace...（注意这里是打开一个工作区，不是新建）

            出现 对话框  ：

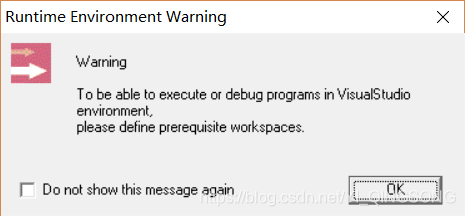

           Click On OK，完成了Workspace和Framework的创建。提示要导入必须的工作区：就是CAA的开发接口库

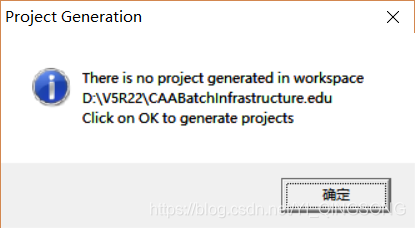

           提示工作区中没有项目，点击OK生成项目。

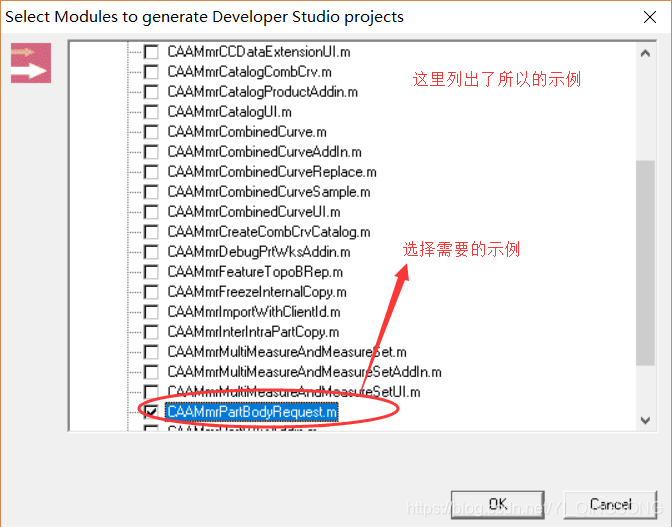

         这里含该模块下所以的示例，我选择CAAMmrPartBodyRequest。也可以全部导入，以后在编译时，

         通过上图，勾选需要的模块编译，就只编译选定的module。

     4、导入必须的CAA开发库。

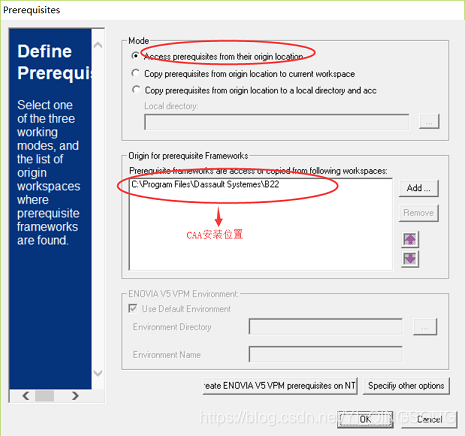

          菜单CAAV5  Workspace---->Locate  Prerequisite Workspace...

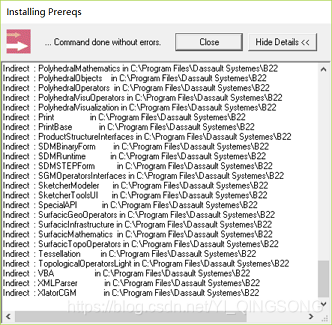

       点击Close 就完成了CAA开发库的导入。

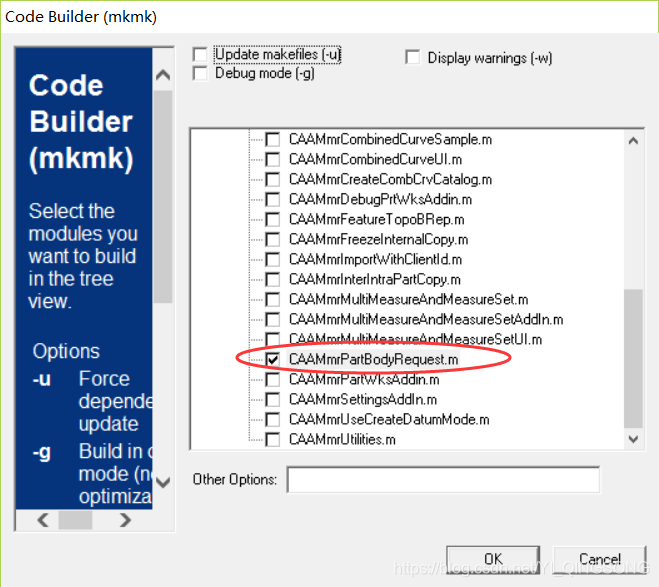

     5、菜单生成(build)-------mkmk

        点选需要编译的模块。可以顺利完成编译。

   6、测试。菜单：窗口（ windows  )-----Open Runtime Window  出现控制台窗口。

        可以拷贝一个Part文件到当前目录。在文档中，有个CAAMmrPartBodyRequest.catpart.

       运行：CAAMmrPartBodyRequest  CAAMmrPartBodyRequest.catpart

       正常运行，显示了该零件的所以几何图形集。

     需要说明下，这个module, 为batch mode, 是生成的.exe文件。所以直接可以运行。

     其它所有的示例，可以仿照上述方式，建立运行环境。Over,thanks.
