Adams导入SolidWorks模型零件过多问题的解决方法

Adams导入Solidworks模型零件过多问题解决方法

• 导出方法
• 问题描述
• 解决方法
• 在SW中将相对固定的零件绘制为一个零件 相对固定的零件组成的零件图合并实体 装配并转换文件格式导入到Adams中

导出方法

通常在 SW 中建立装配体，并另存为"x_t"文件，在Adams中导入（本文不再赘述）。

问题描述

使用SW建立三维模型之后，若直接输出为"x_t"文件，在Adams中则将各个零件 识别 为一个单独的实体，需要手动添加约束关系，而且密密麻麻的Mark点，太麻烦了╰（‵□′）╯

解决 方法

为了简化步骤，楼主进行了以下的尝试，供大家参考~

在SW中将相对固定的零件绘制为一个零件

在绘制总装配体时，以相对固定的零件装配得到的子装配体导出的零件图作为零件。

• 总装配图


相对固定的零件组成的零件图合并实体

虽然相对固定的零件作为一个整体零件图进行装配，但是导出到x_t文件时，是按照实体而非零件图作为一个单元导出的，即Adams会将SW装配图中的一个实体作为一个 PART ，而非零件。

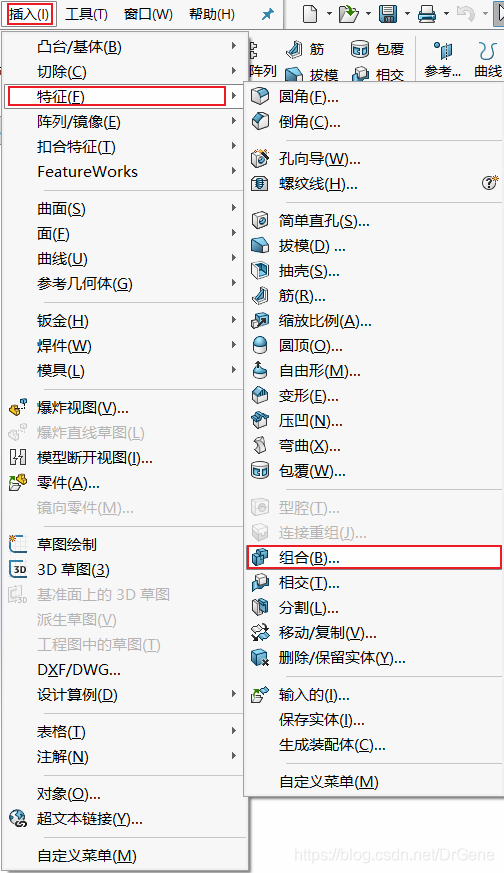

   因此，我们需要在相对固定的零件组成的零件图中进行实体合并，依次点击：


   在 树 状图中选择实体，注意在“实体”文件夹内，而非特征。

   另外，合
