Cadence 17.4原理图导出PDF方法

前言

Cadence 17.4 有暗黑模式, 吃瓜, 尽管Bug一堆一堆的… 本篇介绍下原理图转为pdf, 有两种方式, 一种打印一种导出, 打印的方式不带书签.

原理图导出PDF

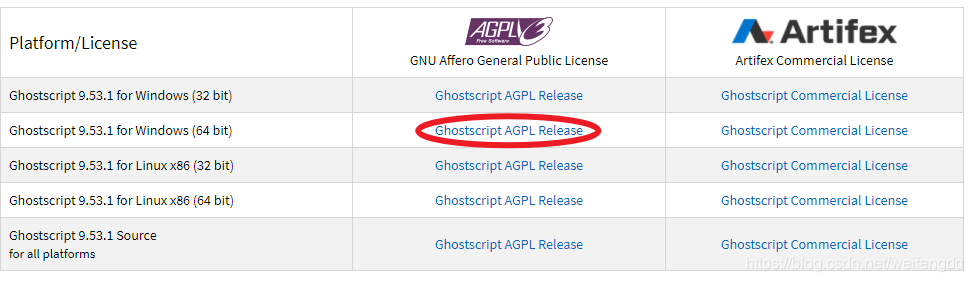

先安装 Ghostscript, Ghostscript是一套建基于Adobe、PostScript及可移植 文档 格式（PDF）的页面描述语言等而编译成的免费软件. 直接装64位的:


   记住可执行路径, 如默认的: c:\program files\gs\gs9.53.1\bin\gswin64c.exe

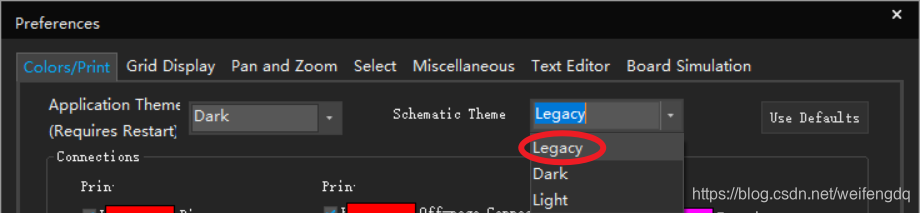

先调成浅色模式, Option -> Preferences:

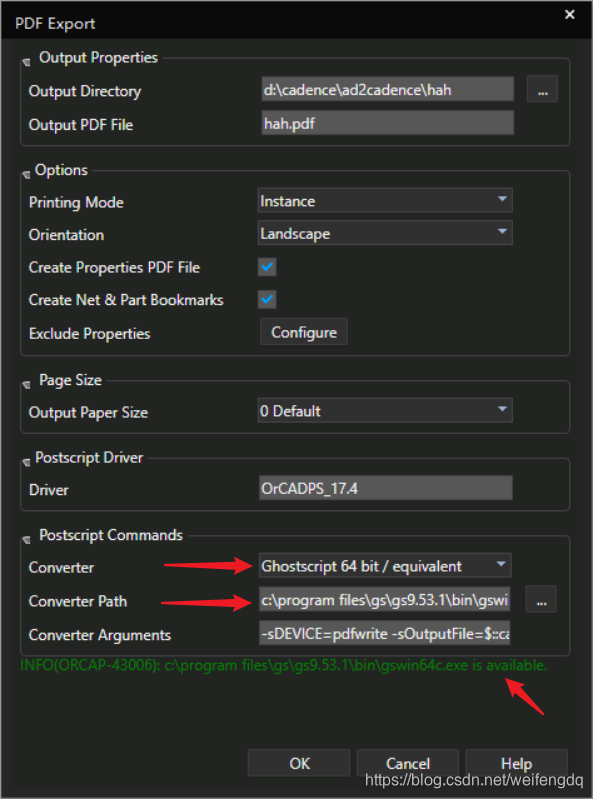

   关闭所有打开的原理图, 选中DSN文件, 然后File -> Export -> PDF:

   其中:

• Printing Mode选occurrence或者Instance似乎都可以, 有知道区别的评论区见
• Orientation方向看原理图, 横着画就选Landscape(风景画), 竖着画就选Portrait(肖像画)
• Converter选择Ghostscript 64 bit
• Converter Path, 填入上面的可执行路径 c:\program files\gs\gs9.53.1\bin\gswin64c.exe
• Converter Arguments先保持默认吧
• 下面INFO变绿表示可用

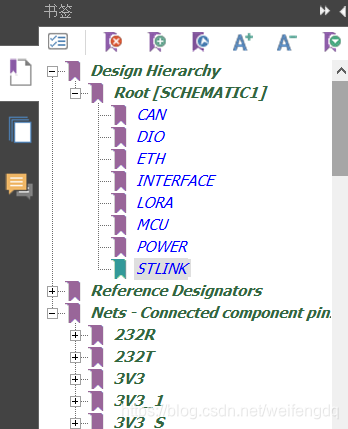

点OK就导出PDF了, 带书签.

原理图打印PDF

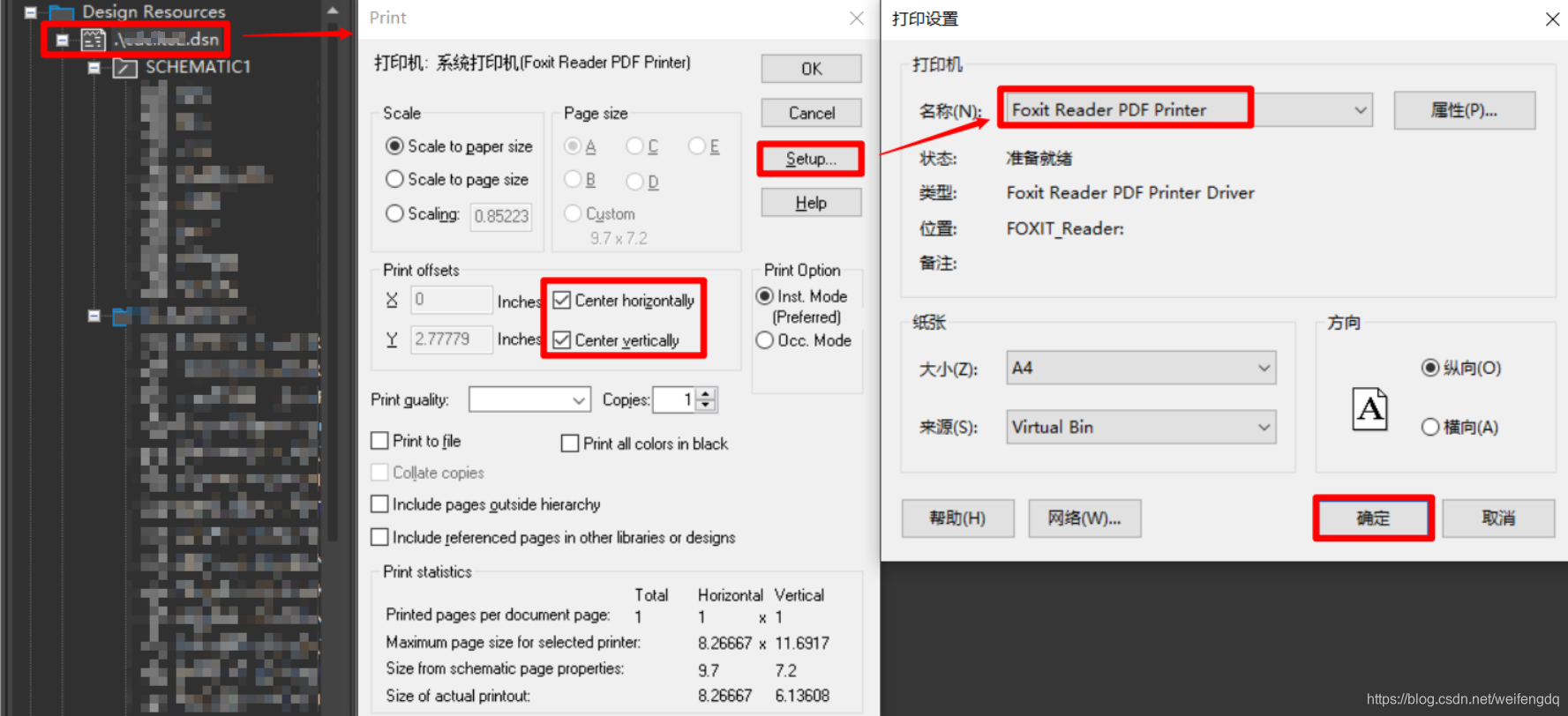

这种方式不带书签, 选中dsn, 按下Ctrl+P(或者File->Print…), 点击Setup…按钮, 打印机选择装的福昕阅读器, 其他设置如图所示:

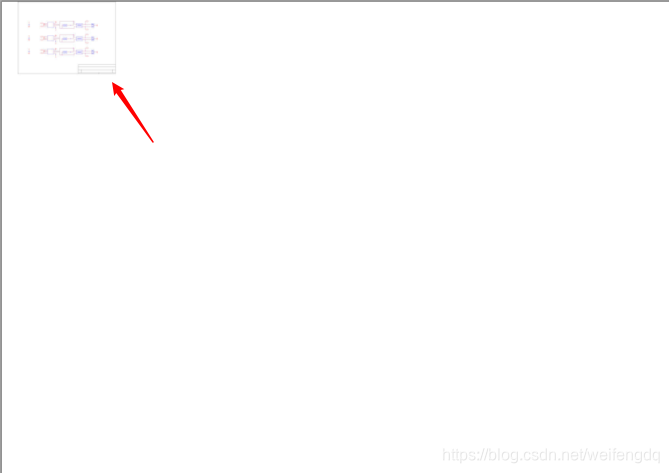

Print offsets那一项选Center可以让页面居中, 最后点击OK, 导出PDF即可, 注意打印之前要关闭所有的原理图文档, 不然, 打印出的可能是缩略图:

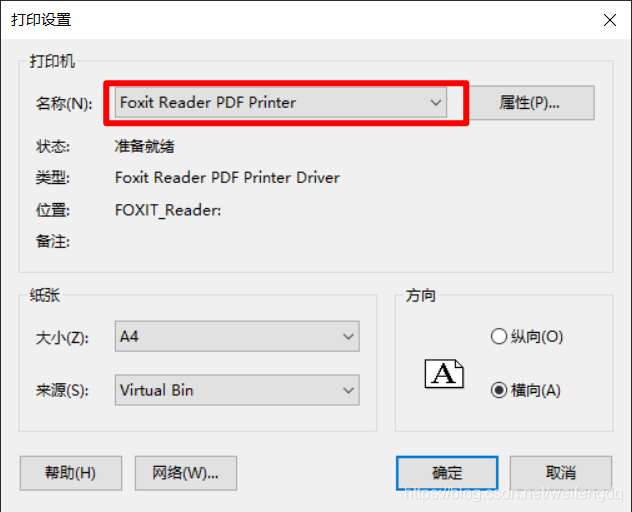

   如果一开始的print页面不对, 可以选中dsn, File->Print Setup…把打印机调回福昕阅读器后再重复上面的操作:
