HFSS（ANSYS Electronics）与ADS（Advanced Design System）联合仿真教程

前言

ANSYS Electromagnetics Suite电磁场仿真可对组件、电路和 系统设计  的电磁性能进行独立仿真，还可以对温度、振动和其他重要机械效应进行评估。本文为我自己的学习笔记，采用的软件版本是ANSYS Electromagnetics Suite 2021 R2。其他文章请点击上方，看我制作的HFSS（ANSYS Electronics）专栏内容。

先进设计系统 Advanced Design system（ADS）Agilent Technologies 是领先的电子设计 自动化  软件，适用于射频、微波和信号完整性应用。在电磁与射频的设计中，经常需要通过HFSS设计天线，然后通过ADS来验证电路，这个时候就需要联合仿真，它们之间的中继就是S参数。

原理图

本文使用的原理图是下面这篇文章中的微带天线，它只有一个端口，比较简单，适合入门。

HFSS（ANSYS Electronics）仿真2.45GHz矩形微带天线

https://blog.csdn.net/weixin_44115643/article/details/120515685

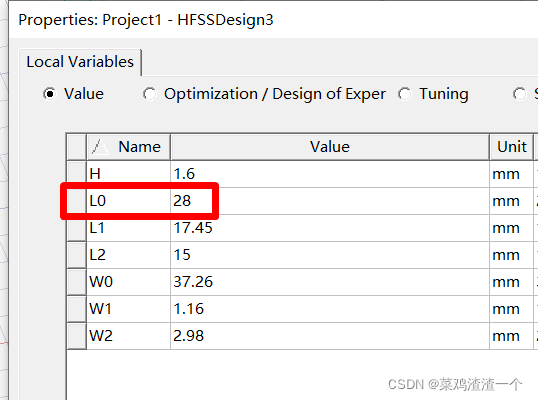

这篇文章中的参数并没有进行优化，其中的变量L0是需要修改成28mm的，其它的不变。

导出S参数

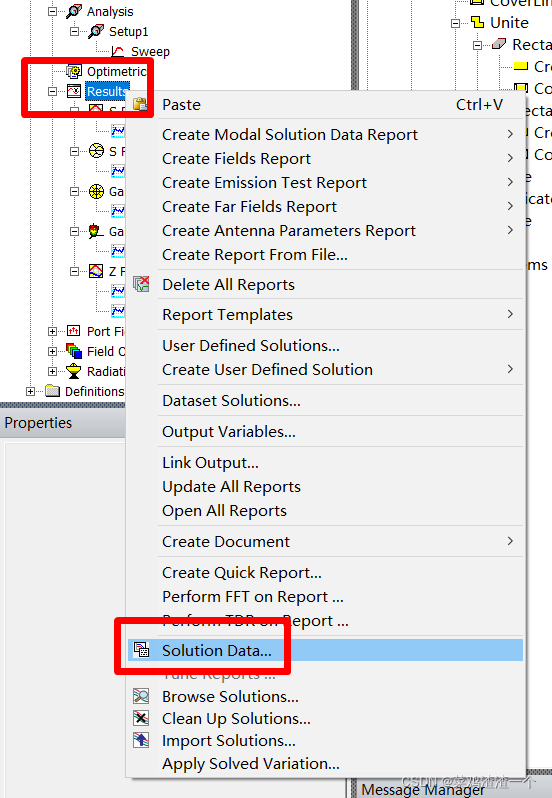

在HFSS软件中，右键单击“Results”，点击“Solution Data…”，进入到结果数据界面。

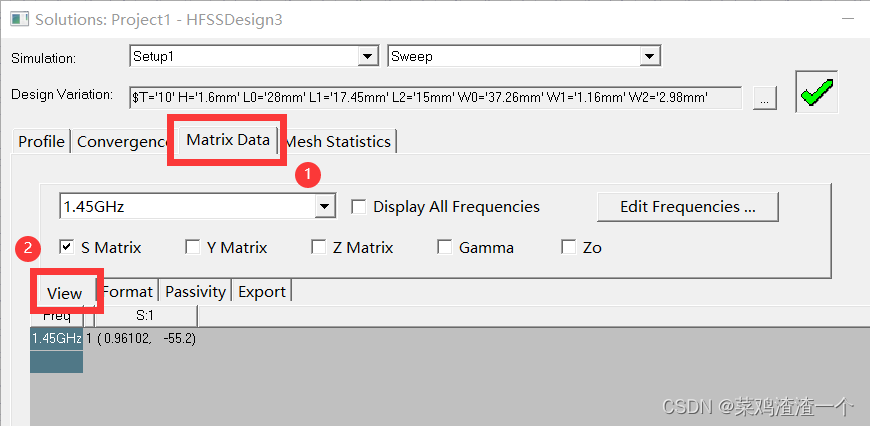

进入“Matrix Data”，再进入“View”。

注意：如果是比较旧版本的软件，“Matrix Data”会直接显示所有选项，不会分“View” “Format” “Passivity” “Export”，但是以下操作是一样的。

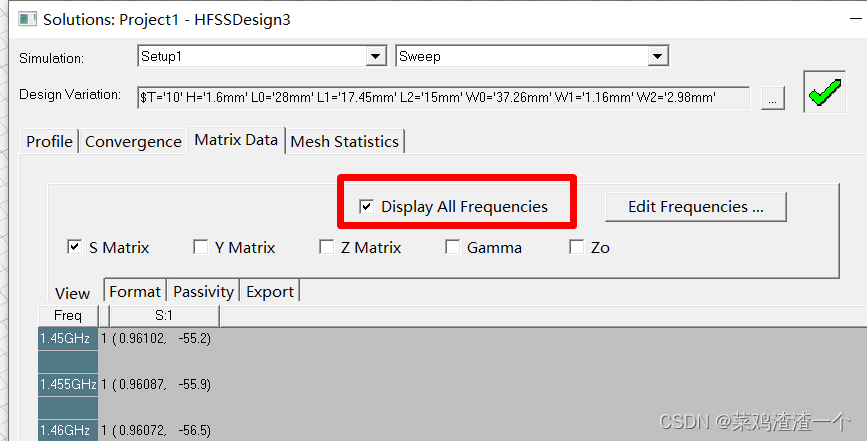

勾选显示所有频率点。

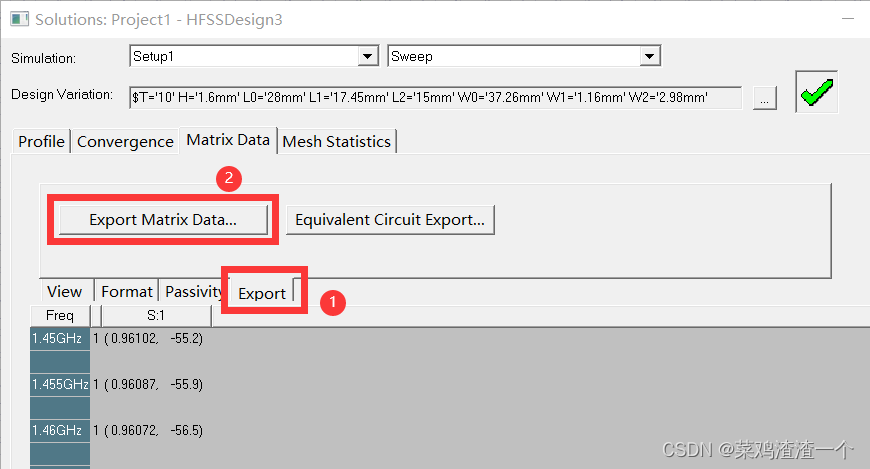

在“Export”里选择“Export Matrix Data”。在弹出的窗口中找一个自己能找到的目录进行文件的存放。

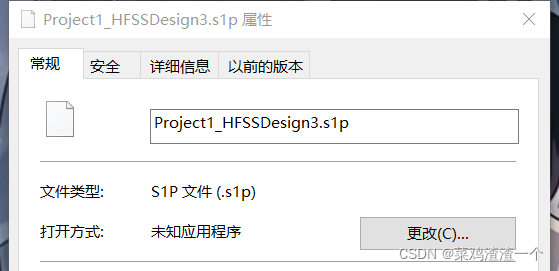

由于这个天线是个1端口电路，出来的文件命名为“s1p”。

导入S参数

导出了S参数之后，就要在ADS里建立电路，导入这个S参数后进行仿真。不会ADS的请看我的ADS专栏。

ADS（Advanced Design system）有关专栏

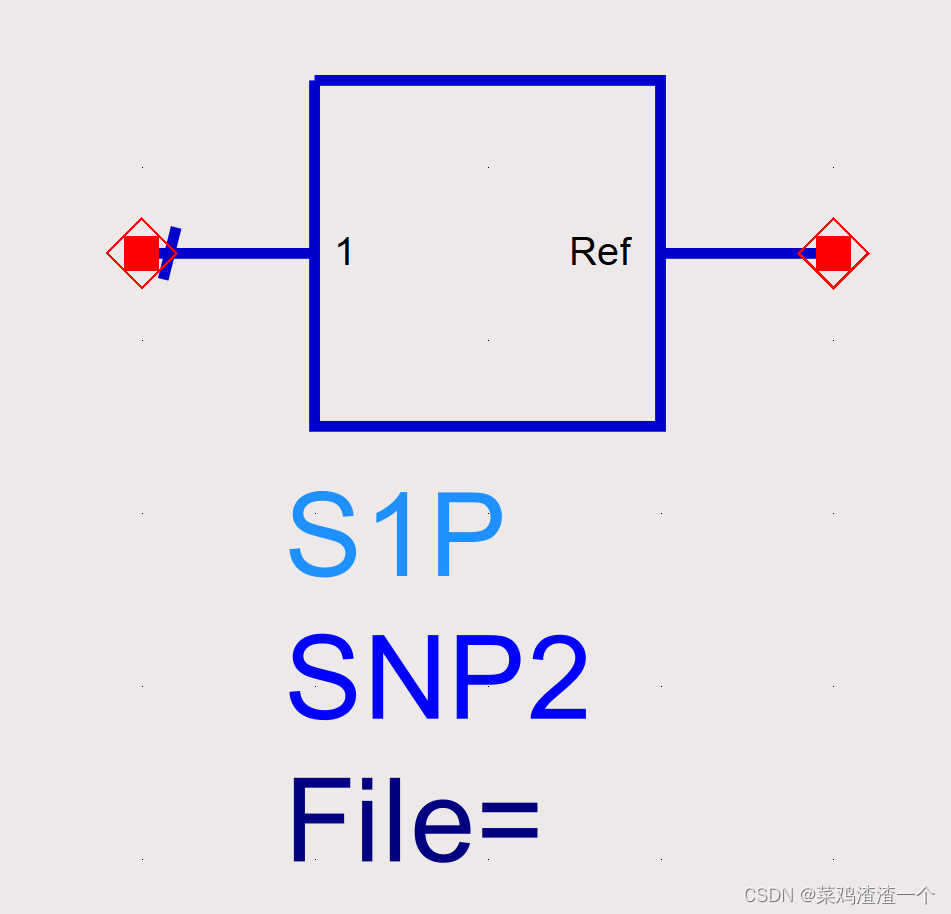

首先绘制原理图。在组件中找到“s1p”并放置。

放置后的样子。

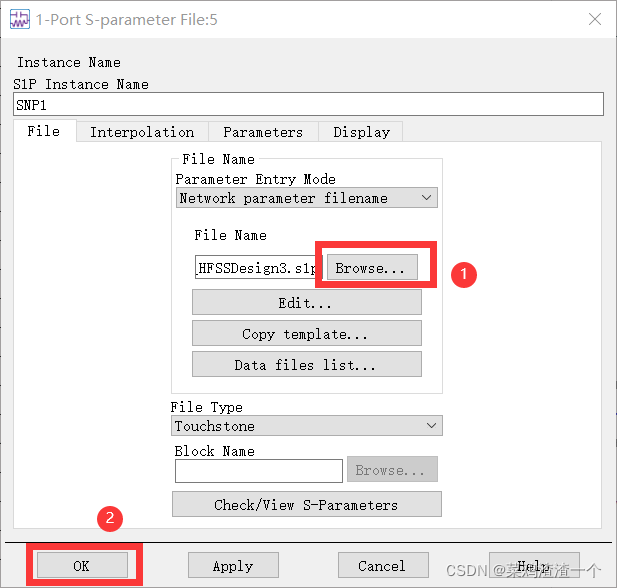

双击它，在弹出的窗口中选择之前导出的S参数的路径。

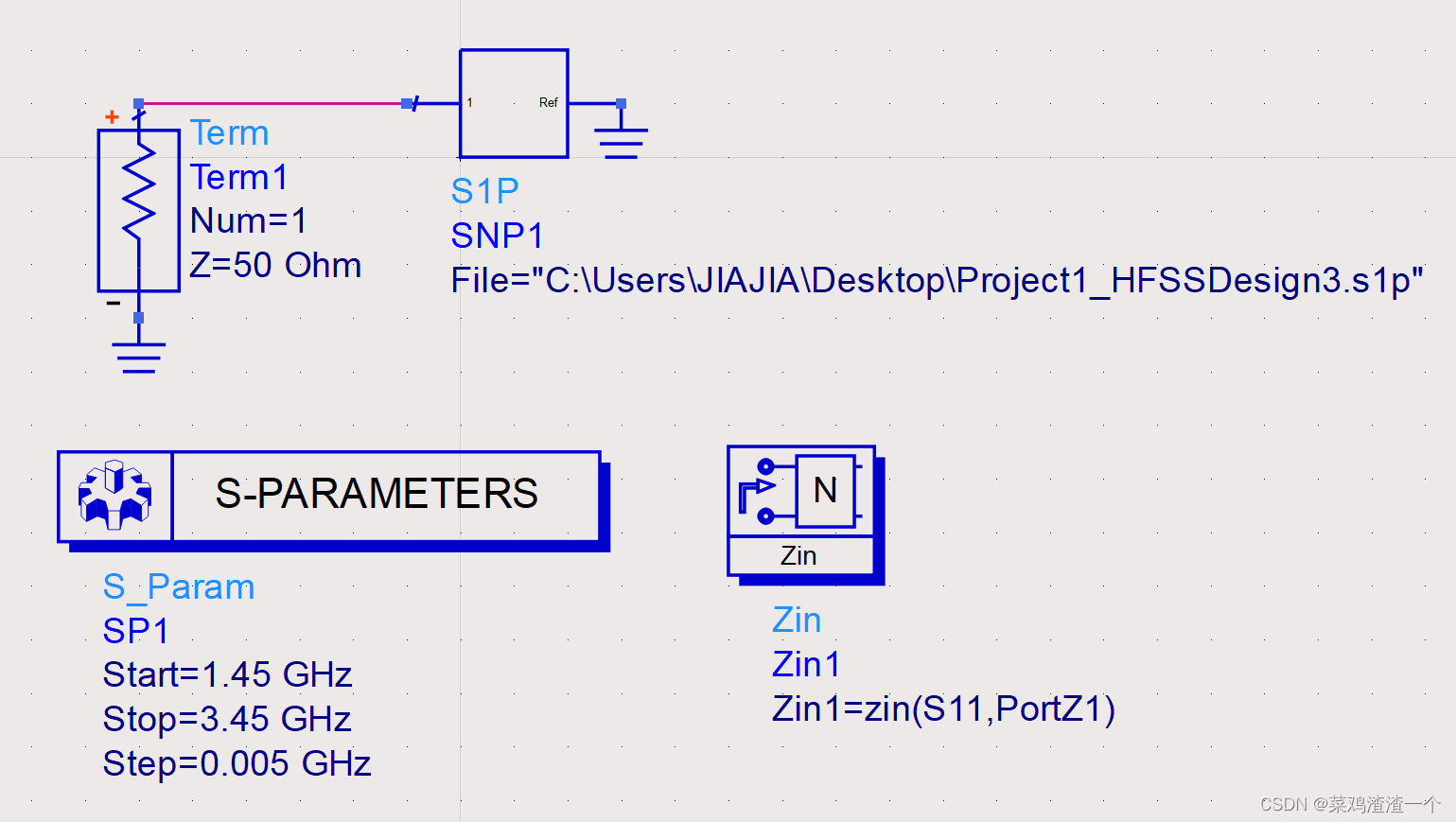

将其他连接用线连好，放置S参数仿真控件和Zin仿真控件，S参数器件的ref端口接地。

仿真结果

点击仿真按钮后，就出来结果了。不会ADS仿真有关知识的请看下面的两篇文章。

ADS（Advanced Design system）仿真后绘图和绘图技巧

ADS（Advanced Design system）仿真测试元器件输入阻抗

设置好有关 绘图 后，出来了有关曲线。

S11参数

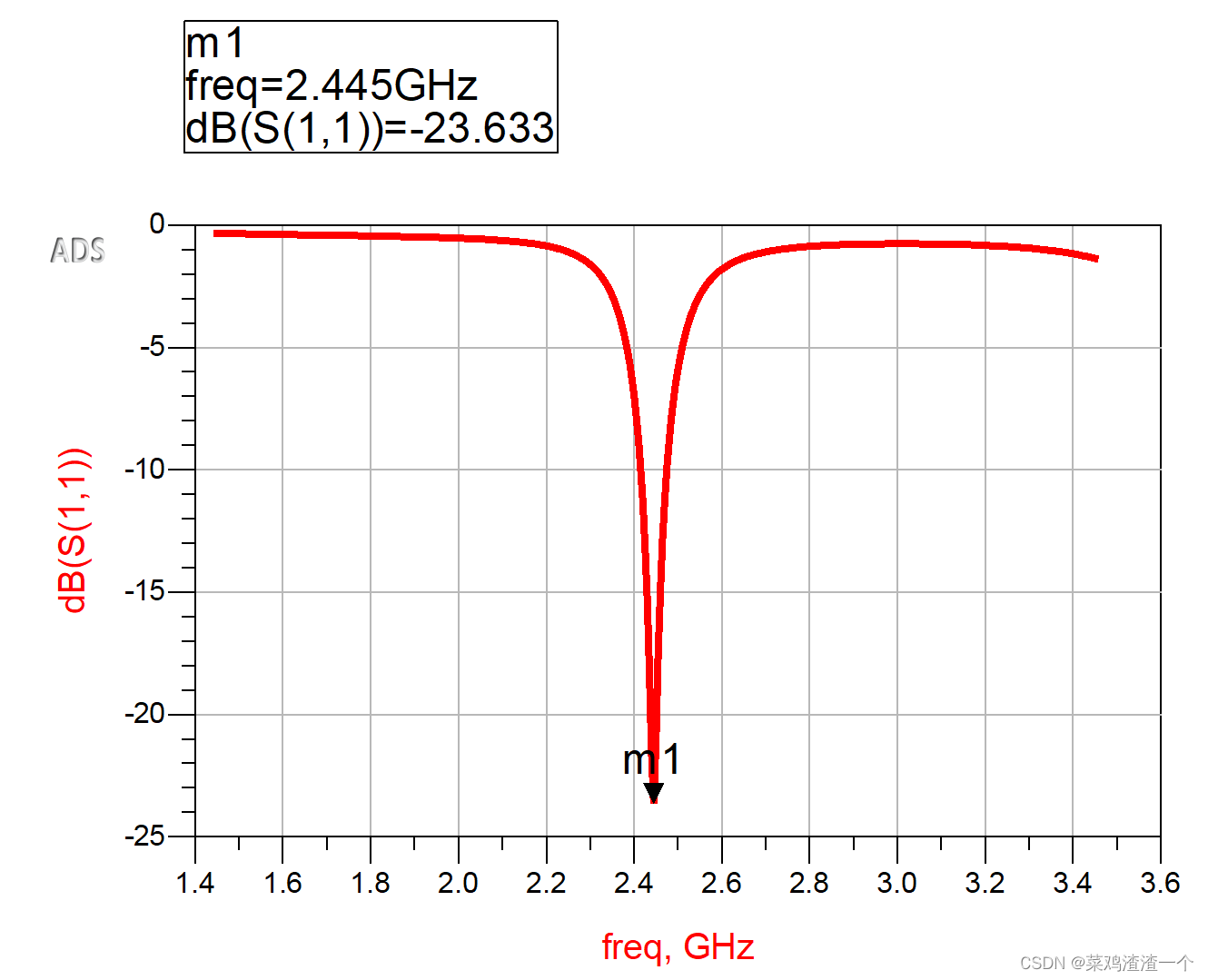

ADS仿真结果：

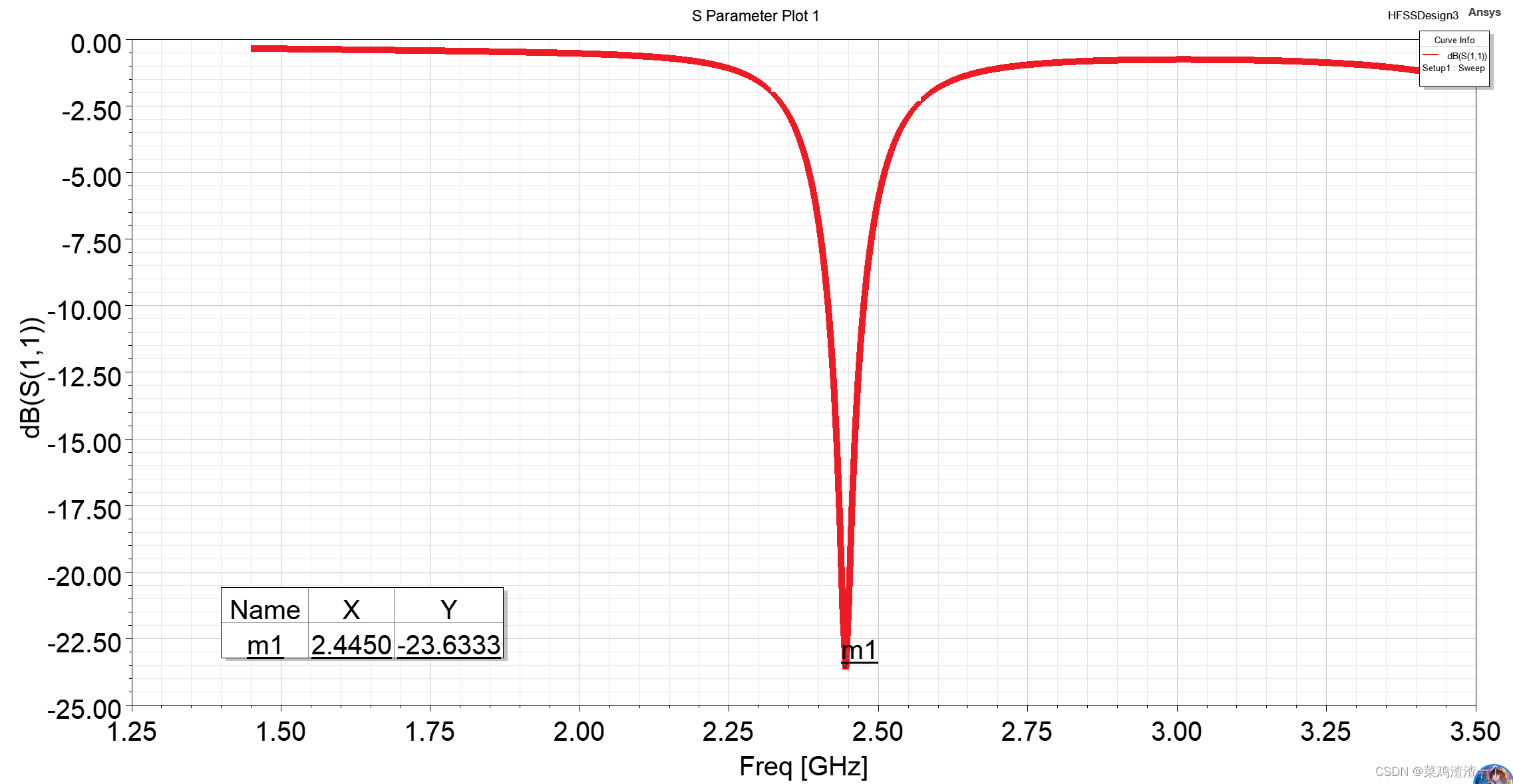

HFSS仿真结果：

输入阻抗Zin

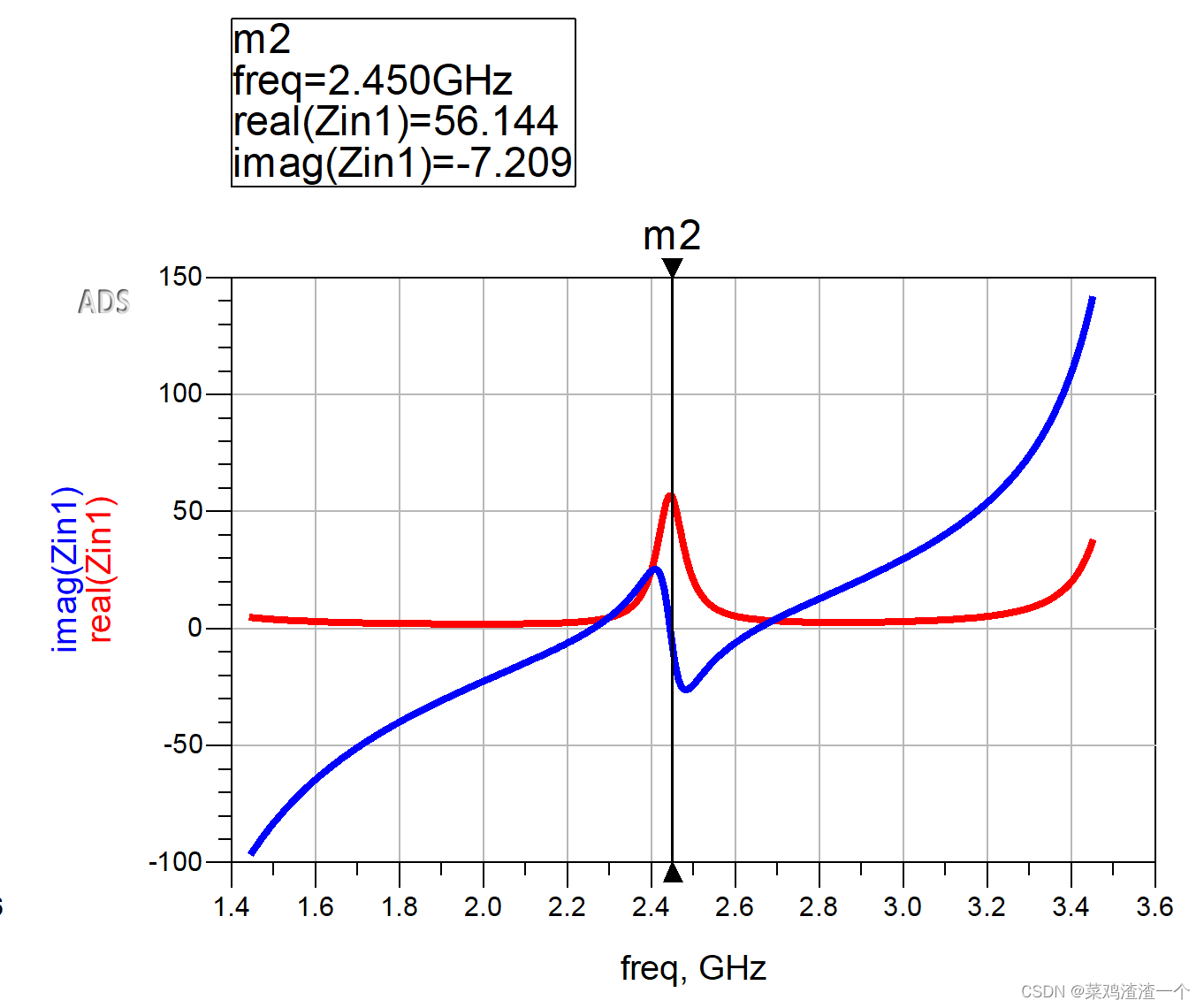

ADS仿真结果：

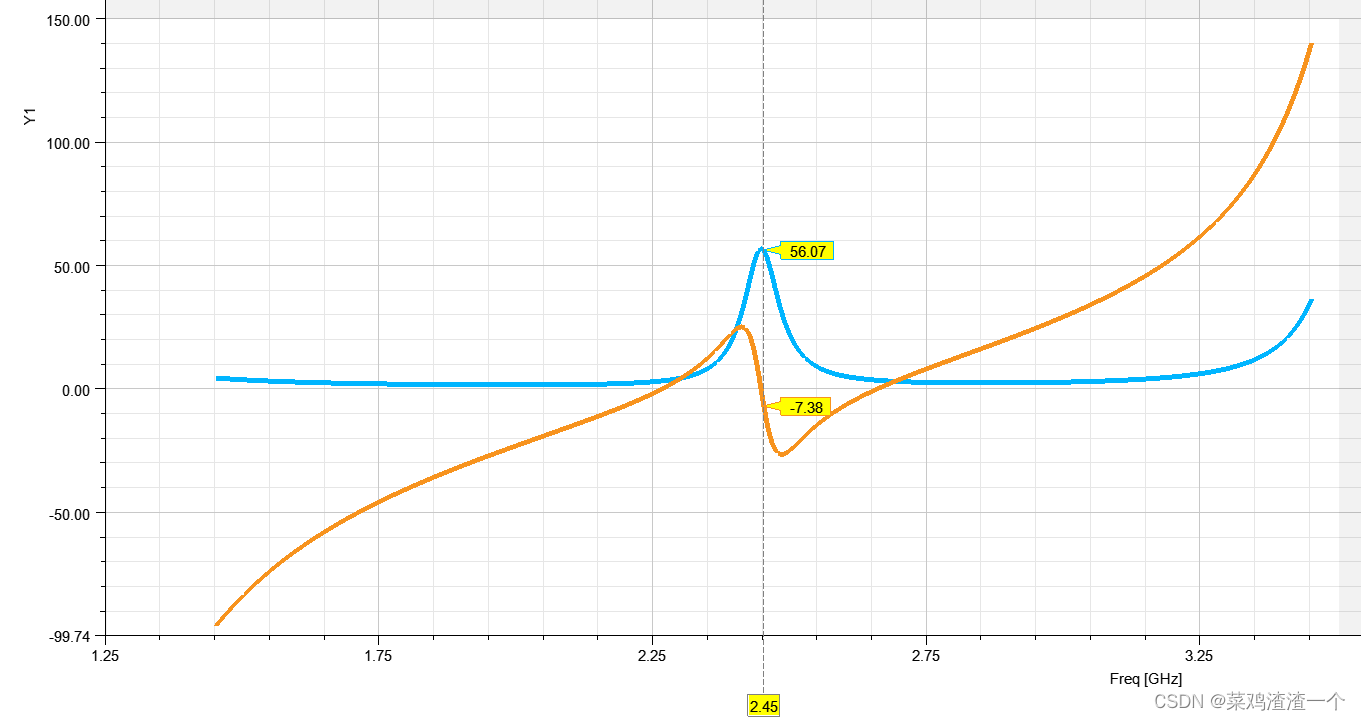

HFSS仿真结果：

由于HFSS是插值计算，这里会有一点小偏差。
