ANSYS有限元分析：模型修改与编辑操作技巧

一、前言

二、删除

2.1 删除结点

1. 删除结点

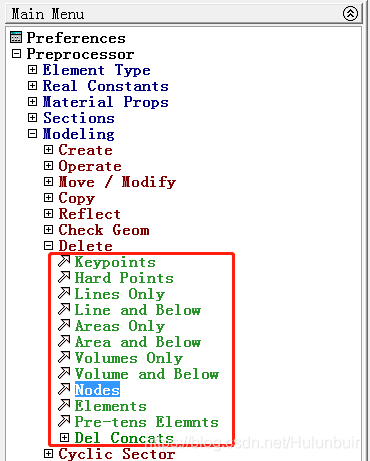

  GUI： Main Menu >> Preprocessor >> Modeling >> Delete 。

2.2 删除组件

CMDELE,WasherVols                  ! 删除组件WasherVols

三、镜像

3.1 镜像几何体

• VSYMM

使用功能： 通过对坐标轴对称镜像生成体。

使用格式： VSYMM，Ncomp，NV1，NV2，NINC，KINC，NOELEM，IMOVE 。

参数说明： Ncomp 为对称 控制 选项，Ncomp = X，Y 或 Z，镜像平面的法线方向。

      NV1，NV2，NINC 为按增量 NINC 从 NV1 到 NV2 将要进行对称镜像的体编号的范围，其中 NV1 也可以为 ALL、P 或元件名。

      IMOVE： 设置是否删除/新定义体，若为 0，保留原来的体，生成额外的体，若为 1，删除原来的体，创建新的体。

类似命令： KSYMM、LSYMM、ARSYM 。

参考实例： 体关于局部坐标直角坐标系 15 的 xoz 平面镜像，并保留原体。

  上接 命令流 No.8 ， 命令 流 No.9 见博客： ANSYS 有限元分析 几何建模 >> 五、几何体 >> 5.1 由面拉伸为体。

CSYS,15                           ! 激活局部直角坐标系15
VSYMM,Y,ALL, , , ,0,0             ! 对所有几何体进行镜像操作，镜像平面为xoz平面。

命令流 No.9

  由 命令流 No.9 创建的镜像体如下图所示：
