Citrix ADC四种常见拓扑模式及MIP、SNIP的区别详解

Citrix ADC设备拥有的关键IP地址包括：

1.NSIP：也是Citrix ADC设备的自身IP，NSIP用于管理、对NetScaler自身进行常规访问以及在高可用性配置中实现设备间通信的IP地址。

2.VIP：虚拟服务器IP，它是客户端连接到设备的公用IP地址，客户对可以对其直接进行访问，真正响应的请求是其 后端 的众多真实服务器。管理多种流量的一个设备可配置有多个VIP。

3.SNIP：子网IP地址，用于链接管理和服务器监视，可以为每个子网指定一个SNIP地址，也可以将SNIP地址绑定到VLAN。

4.MIP：映射IP，是设备向后端真实服务器发送请求包中的源地址。在NetScaler中有一个核心功能，这个功能称之为“请求交换技术”。当NetScaler作为 TCP  的代理时，他会把客户端发来的请求切断，然后自己建立一个TCP连接到后端的真实服务器，在发往后端的请求 数据包  中的源IP地址为MIP地址。

如何管理流量？

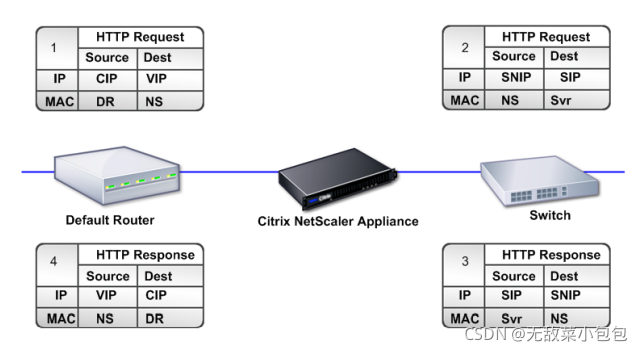

由于 Citrix ADC 设备用作 TCP 代理，因此它会在将数据包发送到服务器之前转换 IP 地址。配置虚拟服务器时，客户端 连接到 Citrix ADC 设备上的 VIP 地址，而不直接连接服务器。设备根据虚拟服务器上的设置，选择适当的服务器，并 将客户端请求发送到该服务器。默认情况下，设备使用 SNIP 地址与服务器建立连接，如下图所示。

CIP：Client IP address      VIP：virtual IP address    SIP： Server   IP address

NS：NetScaler MAC address       DR：Default Router       Svr：Server

通用拓扑网络大致分为两种：一.内联模式（双臂模式） 二.单臂模式

一.双臂模式（1.多子网，2.同子网/透明传输）

在双臂模式下，设备的一个网络接口位于客户端网络，另一个网络接口连接到服务端网络，所有的流量都从设备流入流出。多子网通常是设备位于公用网络，服务器位于专用网络，透明传输是设备和服务器均位于公用网络。

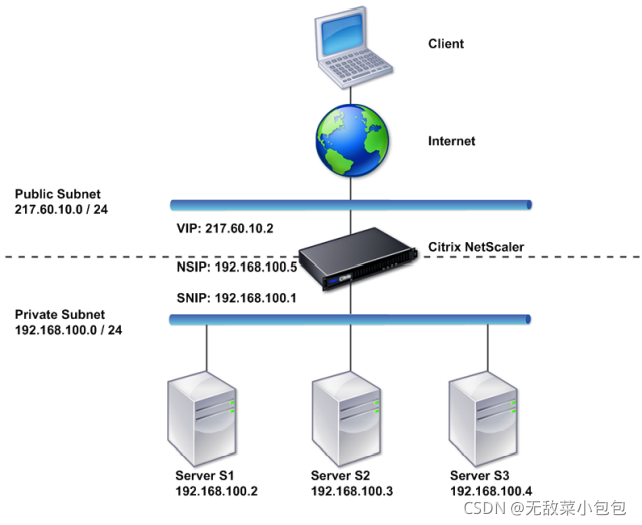

1.双臂多子网拓扑

2.双臂透明传输拓扑

如果客户端需要直接访问服务器而不需要虚拟服务器干扰，可使用透明模式。服务器的IP地址必须是公有IP地址，客户端能够直接与服务端访问，必须开启第二层模式桥接数据包。NSIP和MIP位于同一个公有子网217.60.10.0/24中。

二.单臂模式（1.多子网，2.同子网/透明传输）

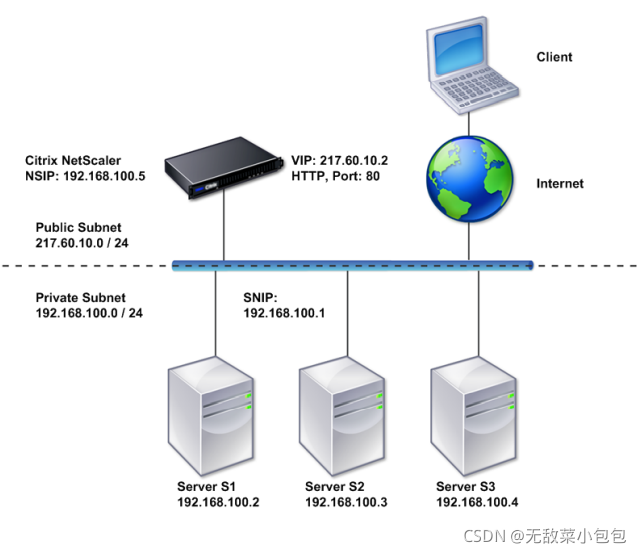

1.单臂多子网拓扑

如果客户端与服务端位于不同的子网中，则称为具有多个子网的单臂拓扑。例如下图中CitrixADC设备用于管理服务器S1、S2、S3，三个服务器的IP和NSIP，SNIP位于同一个专用子网中。虚拟IP地址（VIP）位于公用子网217.60.10.0/24中。

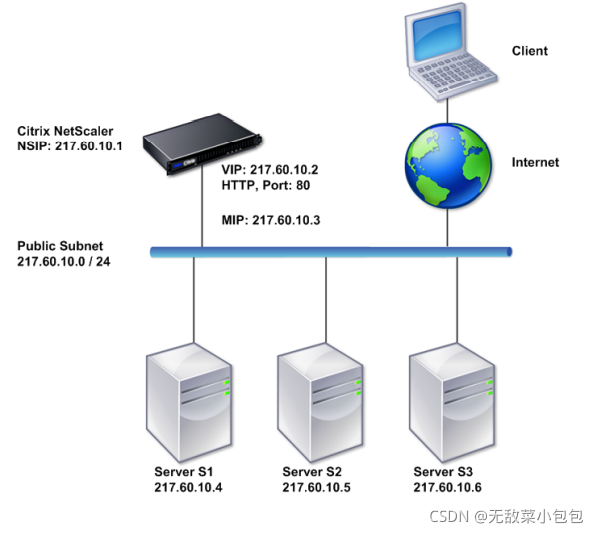

2.单臂透明传输拓扑

如果客户端与服务端位于同一个子网。则可以称为单个子网的单臂拓扑。Citrix ADC设备用于管理服务器S1，S2，S3.Citrix ADC IP（NSIP），映射IP（MIP），服务器IP（NSIP）都位于同一个公用子网217.60.10.0/24中。

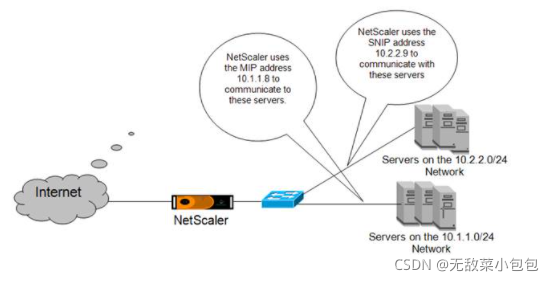

SNIP与MIP的区别，如下图：

如果NetScaler设备和后端服务器位于10.1.1.0/24子网中（透明传输），则设备使用MIP与后端服务器进行通信。但是如果服务器后端的子网为10.2.2.0/24与设备不在同一个网段，并且NetScaler和后端服务器之间没有路由器，那么就需要配置SNIP为10.2.2.X/24，附加子网进行通信。

提示：在透明传输（单个子网）的情况下，客户端与服务端位于同一个子网。设备与服务端连接使用的IP是MIP。而在多个子网的情况下，由于客户端位于公有网络，三个服务器位于专用子网中，因此需要在设备中配置了一个子网 IP 地 址 (SNIP) 。必须启用 “Use Subnet IP address (USNIP)”（使用子网 IP 地址 (USNIP)）选项，以便该设备使用 SNIP 而不是 MIP。
