【Cadence 17.4教程】Cadence CIS数据库建立详解

阅读数 42

前言

Cadence OrCAD支持强大的数据库功能，可以实现不同电脑之间共用数据库，方便统一管理。特别是在大公司，不同的人在画原理图和PCB时候为了保证大家的库是一致的，使用Database Part功能就显得非常方便，同时支持ERP等系统管理，可以做到设计、采购、生产之间数据同步。

本教程使用的是MySQL数据库，配合数据库管理软件HeidiSQL来实现，该方式免费，安装使用起来方便，当然也可以使用微软的Access数据库软件来实现。

首先下载MySQL数据库https://dev.mysql.com/downloads/mysql/5.7.html#downloads

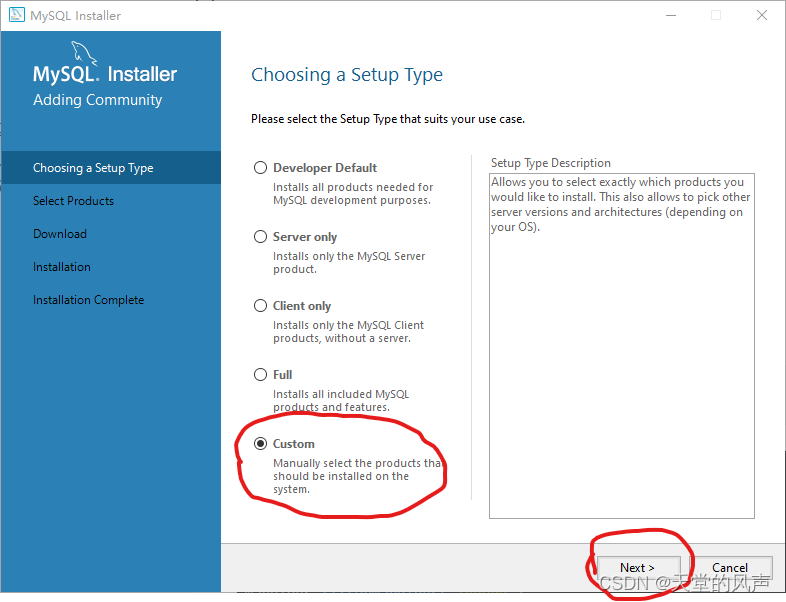

下载完成后双击进行安装，如下选择自定义安装

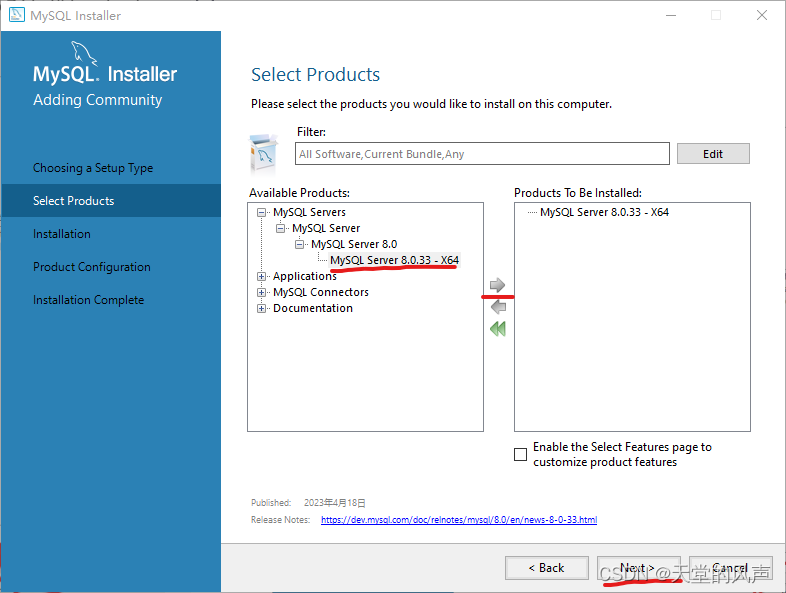

选择安装MySQL Sever，点击Next

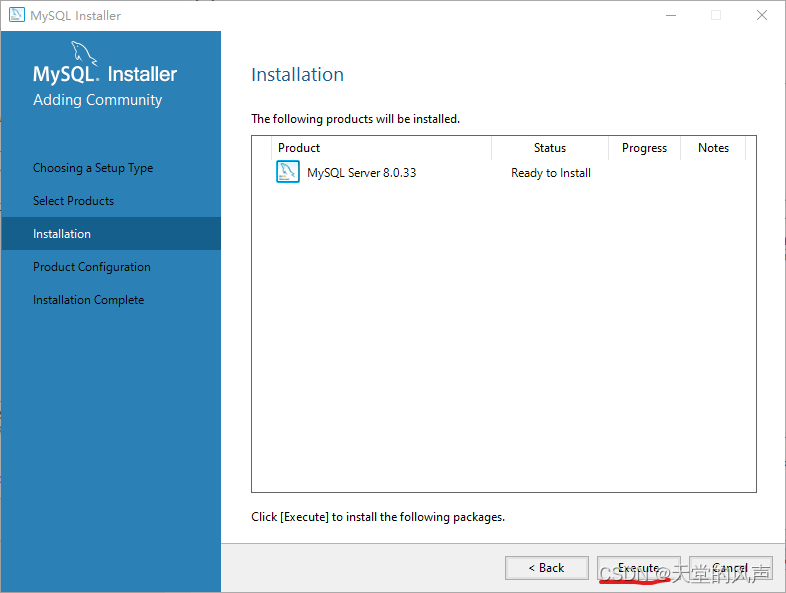

选择Execute，一直点击下一步

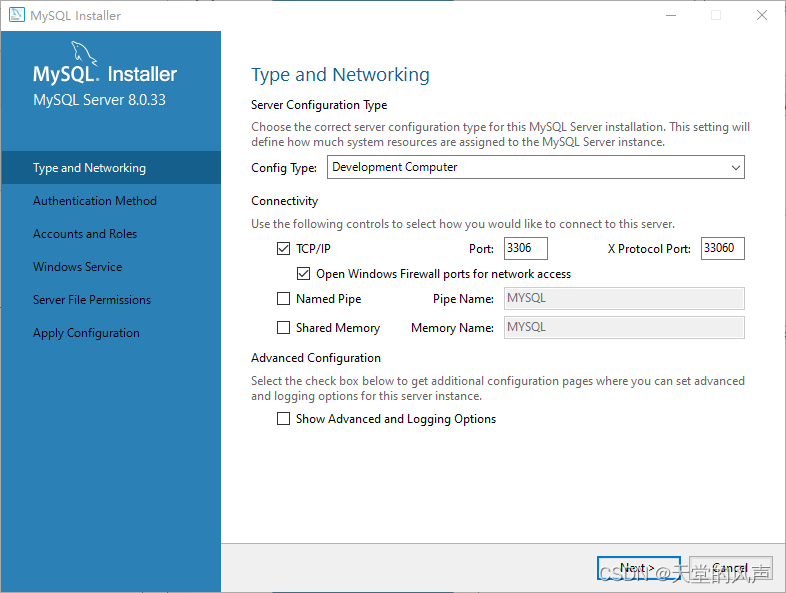

选择TCP/IP方式，端口选择3306，如果有感叹号说明被占用了，换一个就好，点击Next
点击Next

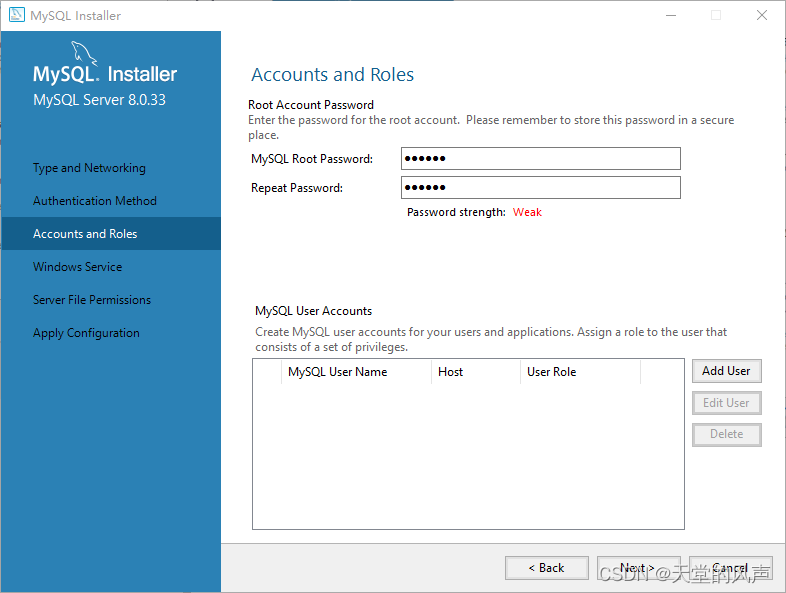

输入登陆密码，一定要记住不然没办法使用数据库，点击Next

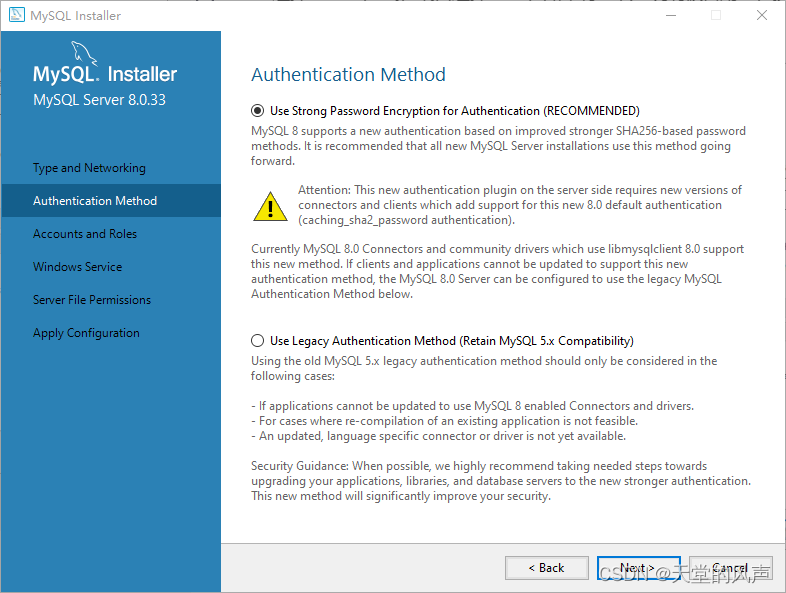

默认，Next
默认，Next

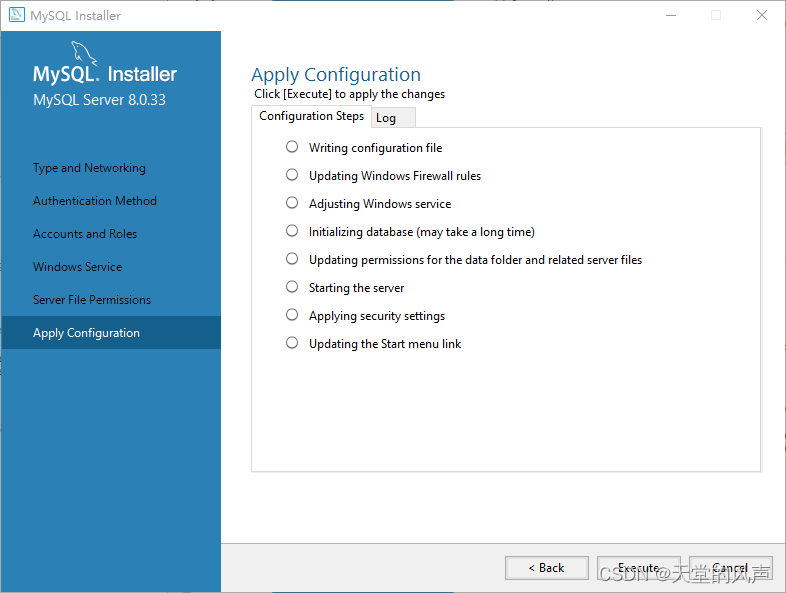

点击Execute，完成安装，后面还会弹出直接Next即可

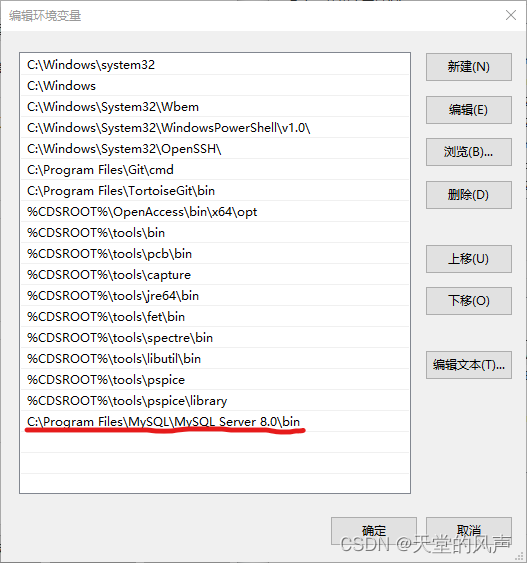

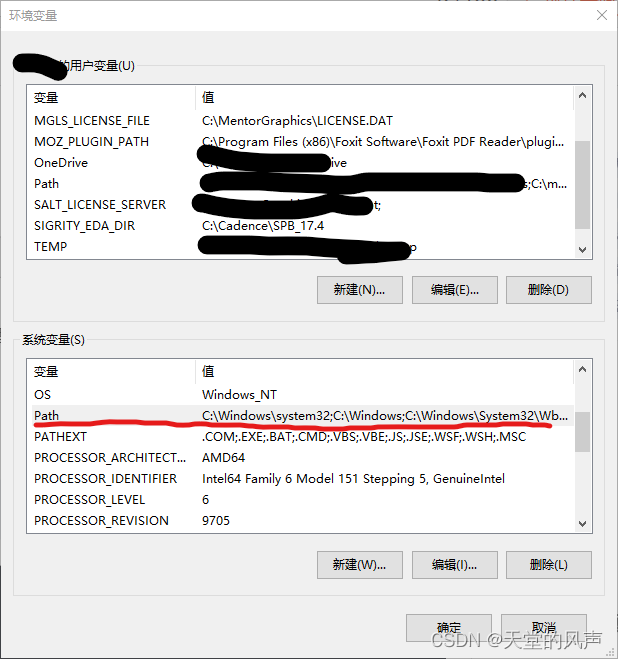

数据库安装完成后，需要配置环境变量，在系统变量Path，添加MySQL安装位置

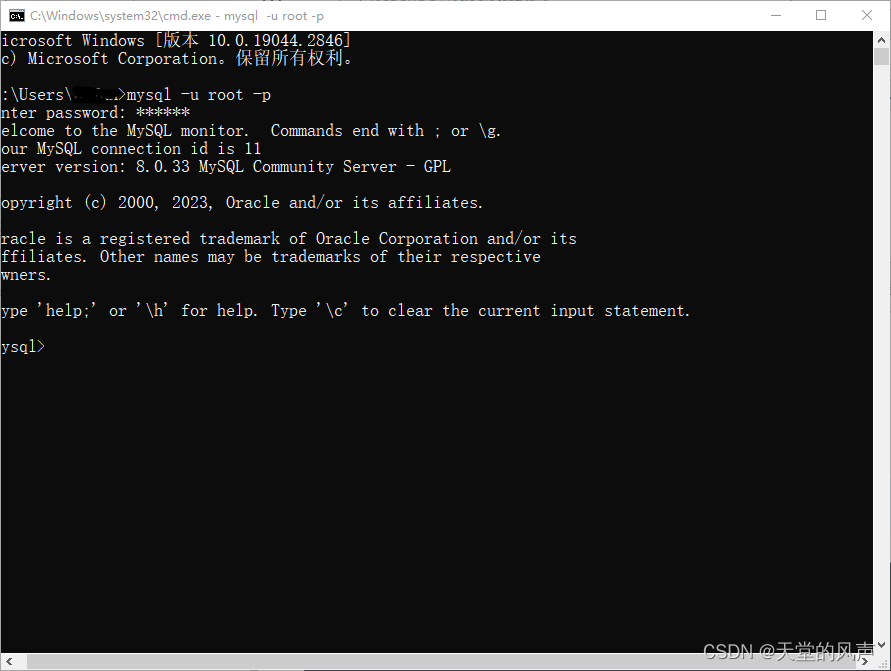

在CMD命令行中输入mysql -u root -p，并输入刚才的密码，如下图表示安装成功了

在这里插入图片描述

安装好数据库，我们还需要一个软件来进行创建和管理我们的数据库，这里使用免费的HeidiSQL数据库管理软件。

下载HeidiSQL：https://www.heidisql.com/download.php

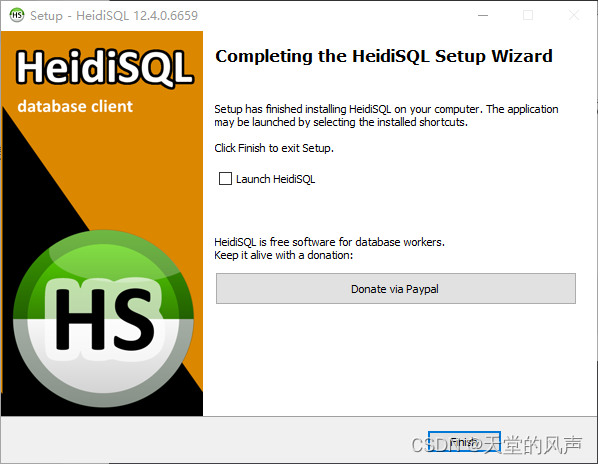

下载完后直接安装，没什么要改的

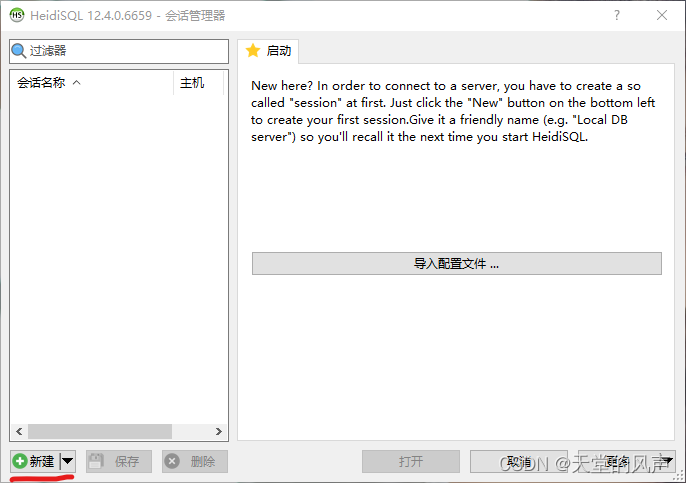

打开HeidiSQL，选择新建会话

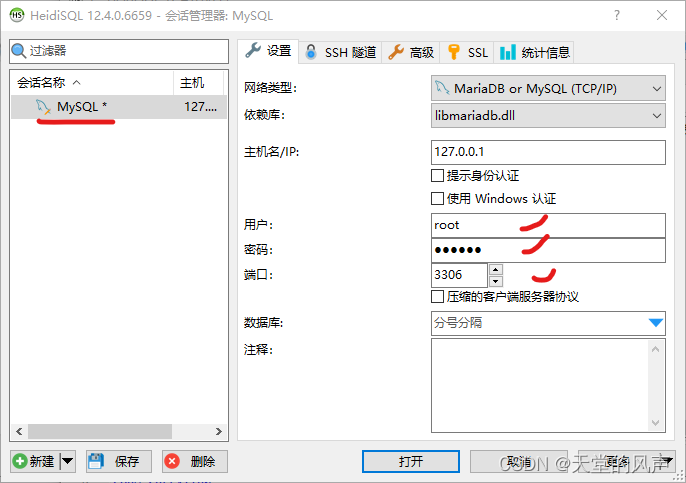

修改回话名称为MySQL，输入root用户名和上面设置的密码，点击打开

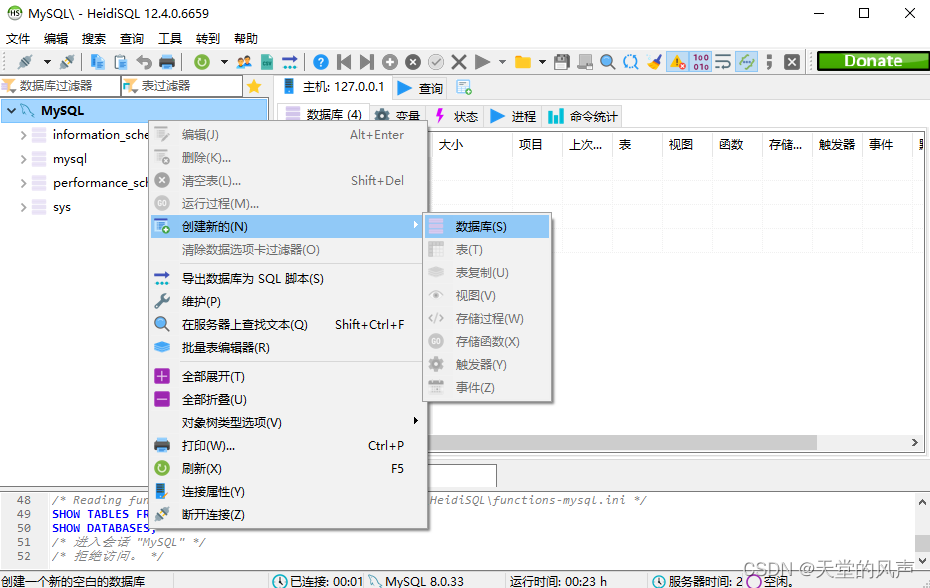

新建一个数据库，

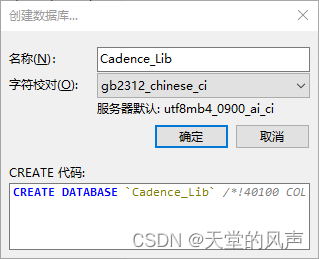

命名为Cadence_Lib，选择字符为gb2312_chinese_ci，否则会出现乱码

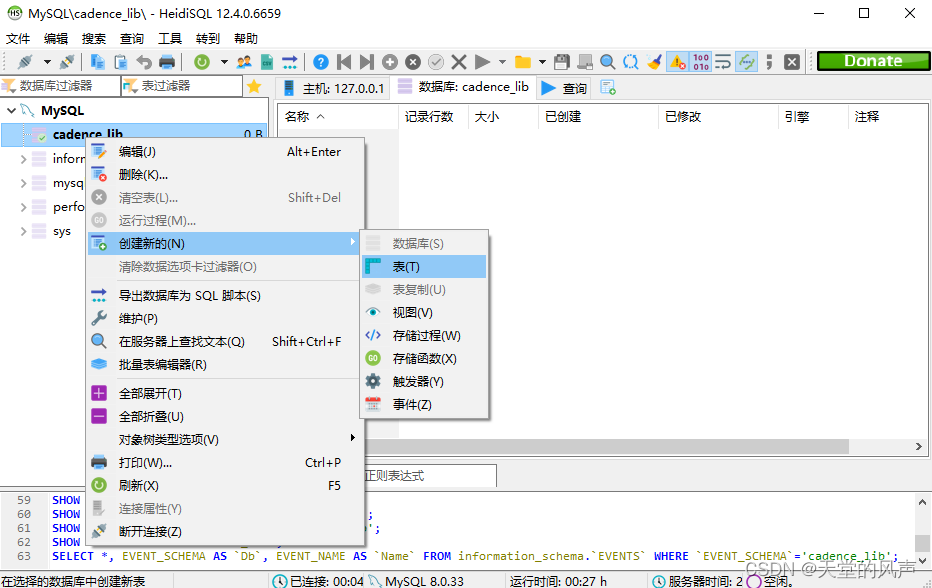

新建好数据库，我们再新建表来管理我们的元器件信息，如电阻，电容，芯片等

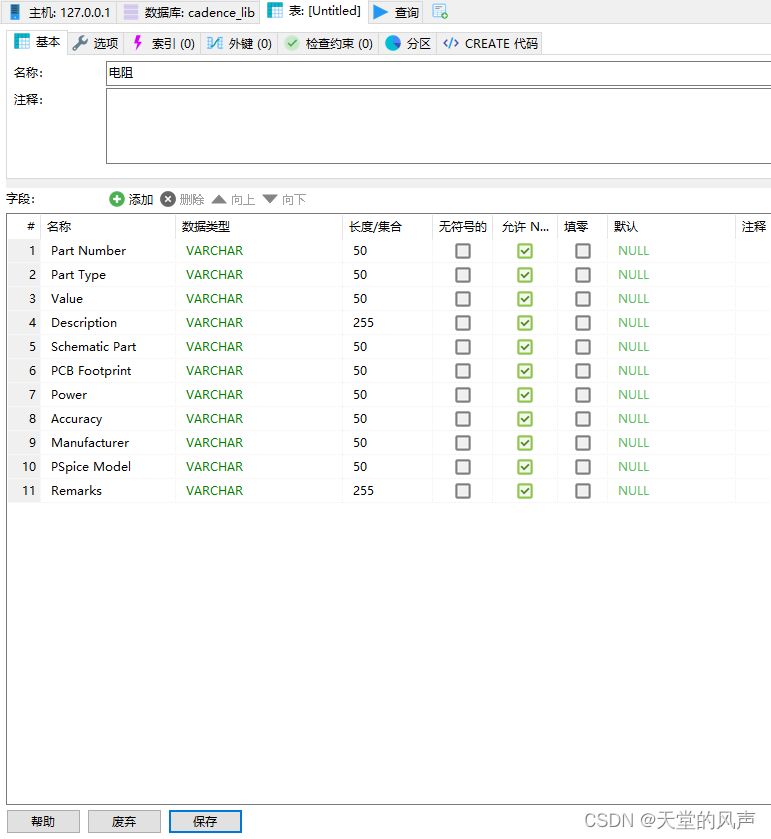

在表中添加如下字段，数据类型选择VARCHAR，其中前面6个是必须要添加的，其它看个人需求添加即可，主要用了管理元器件信息，点击保存

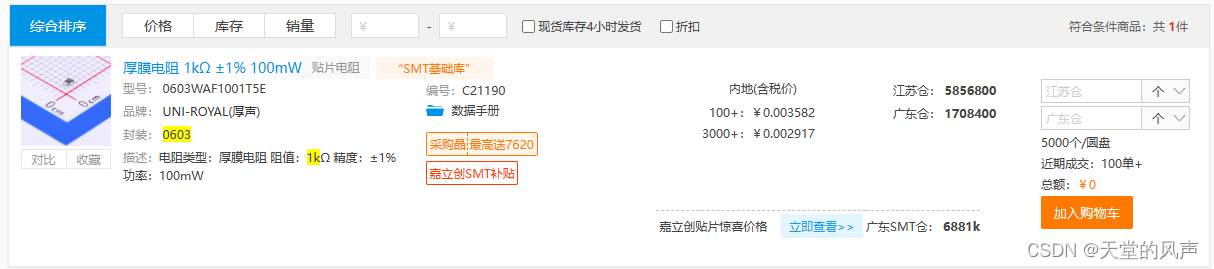

添加好数据库后，就需要往数据库添加元件了，以1K电阻为例

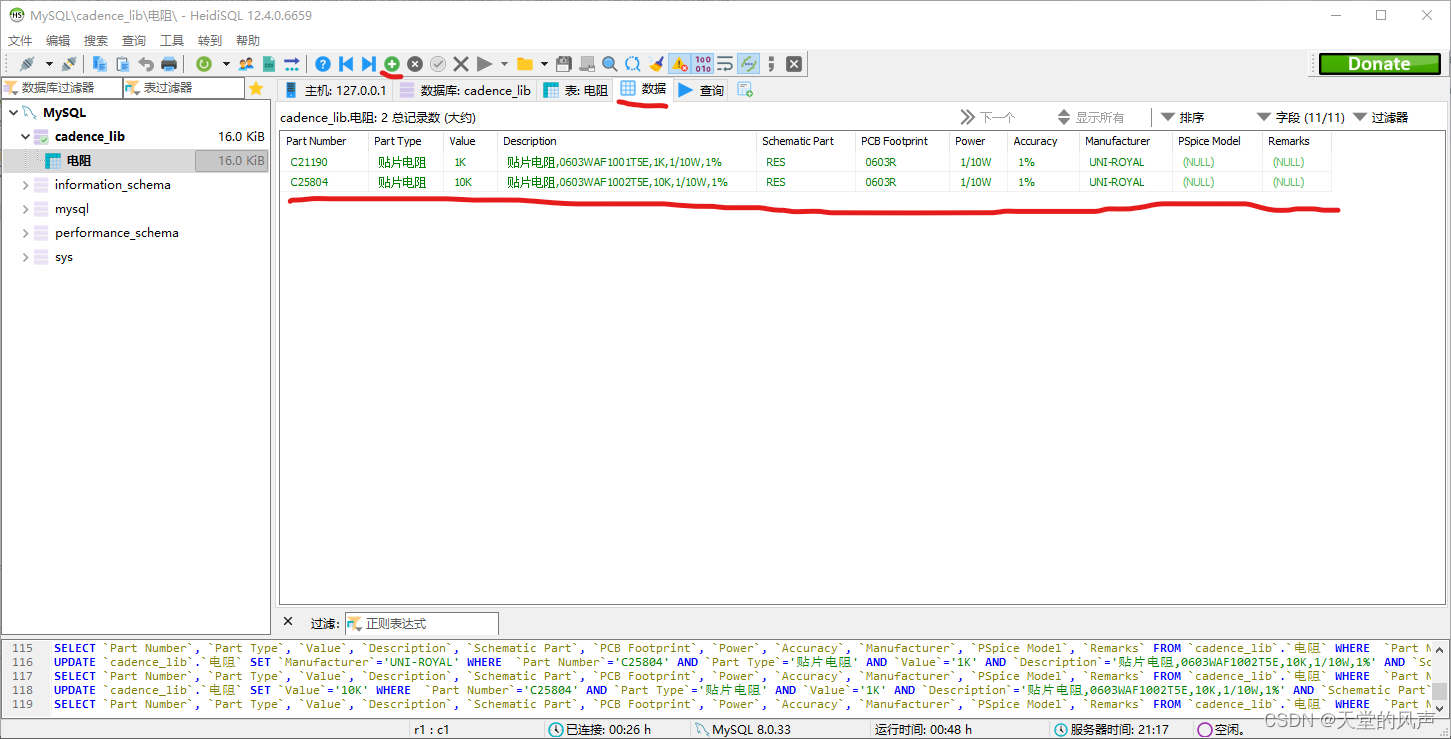

这里添加了两个电阻，分别1K和10K，注意Schemitic Part和PCB Footprint必须和你的库名称对应（当然这里也可以使用表格CSV文件导入，会遇到一个问题，可以参考https://blog.csdn.net/weixin_53046747/article/details/125550518解决）

安装MySQL ODBC Driver，一定要安装64位的，17.4只能用64位，下载地址

https://dev.mysql.com/downloads/connector/odbc/3.51.html

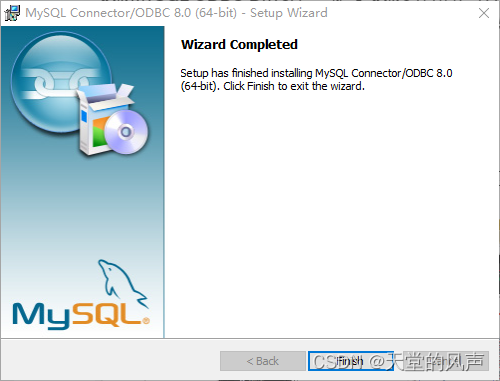

下载好直接安装即可，没什么要配置的

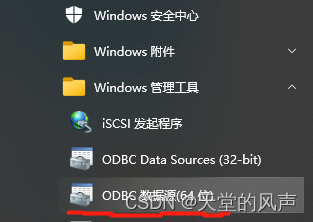

选择ODBC 数据源 64位

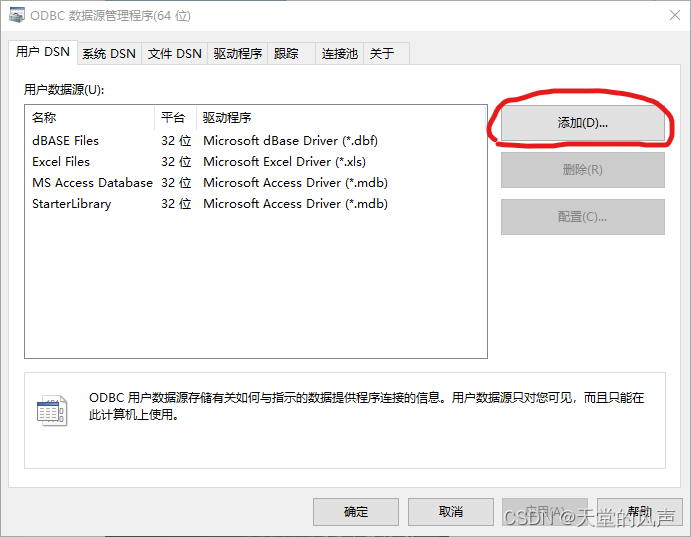

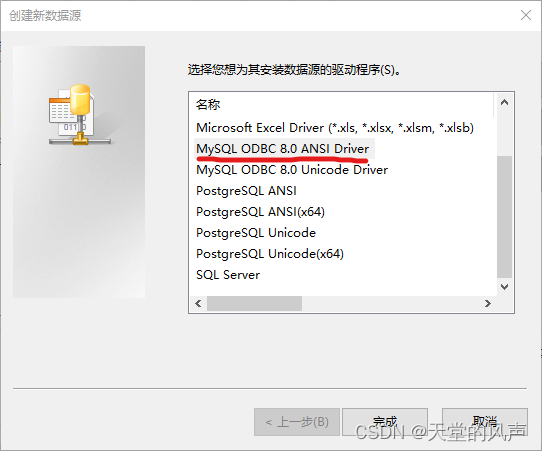

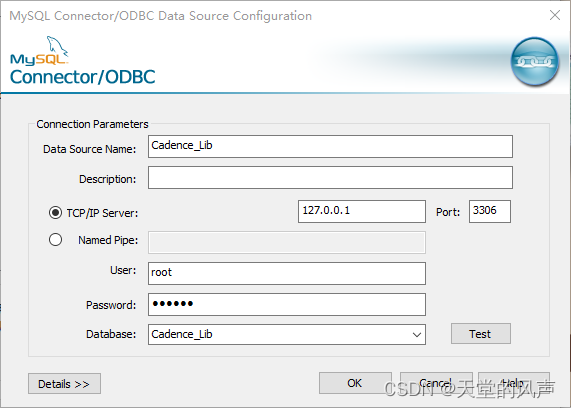

选择添加按钮

在这里插入图片描述

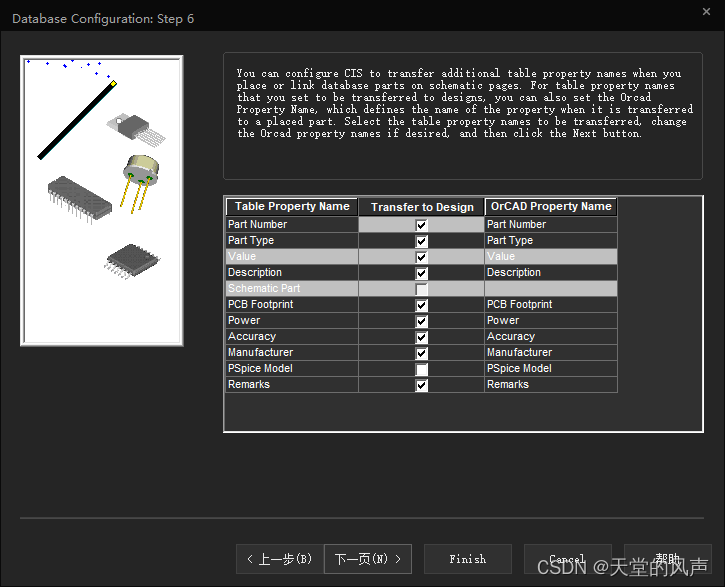

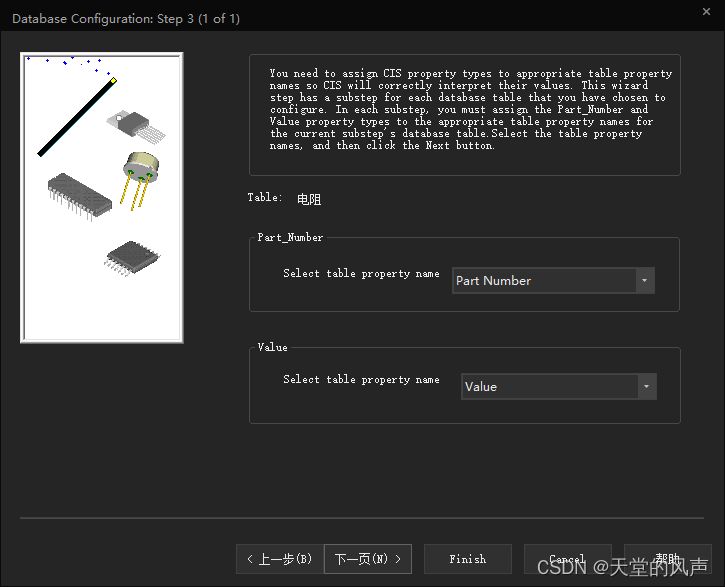

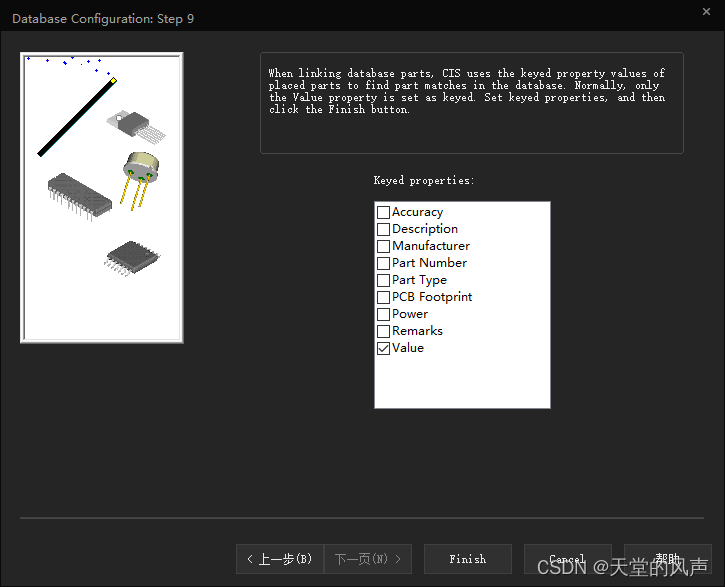

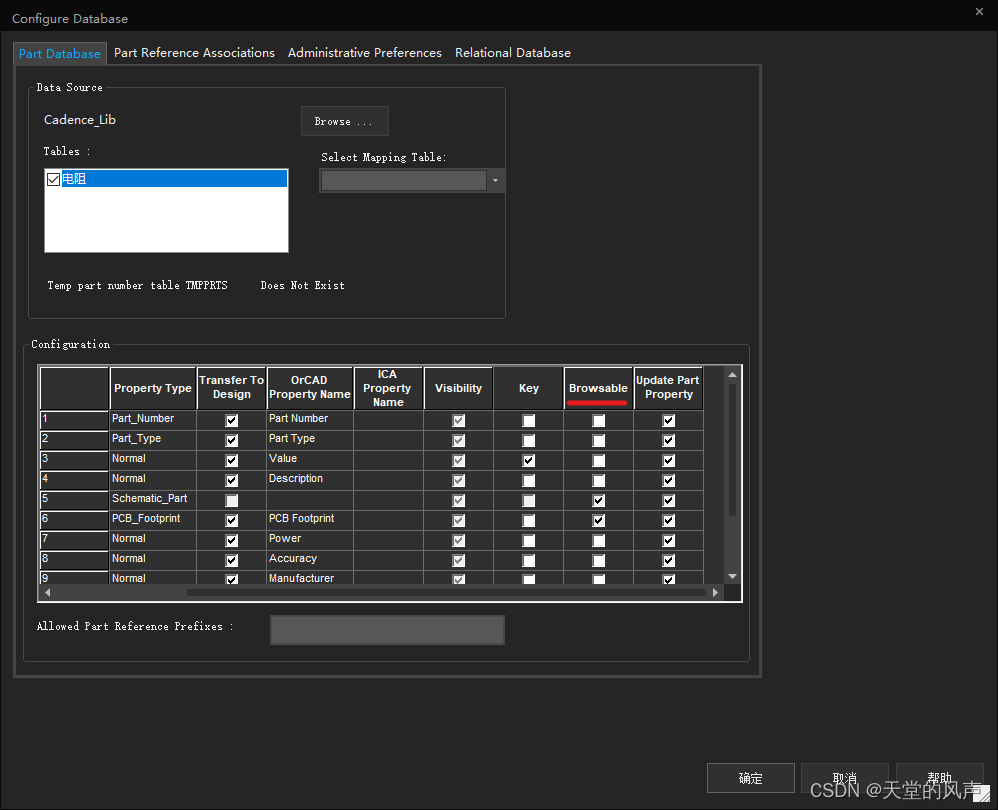

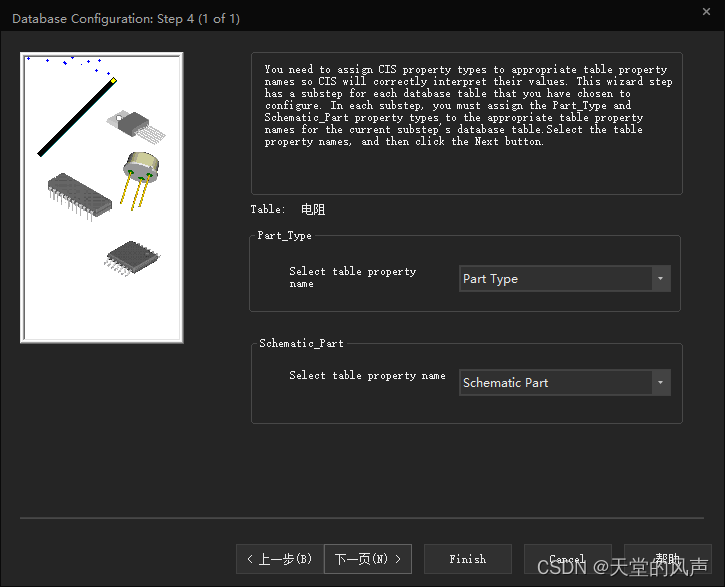

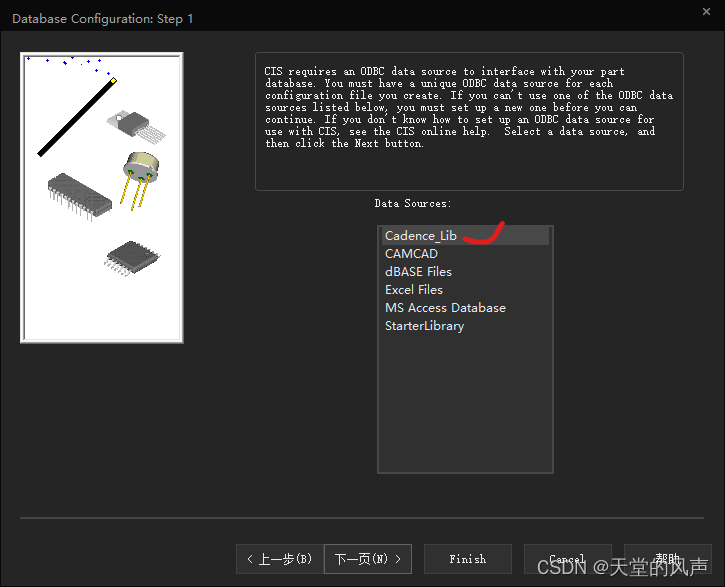

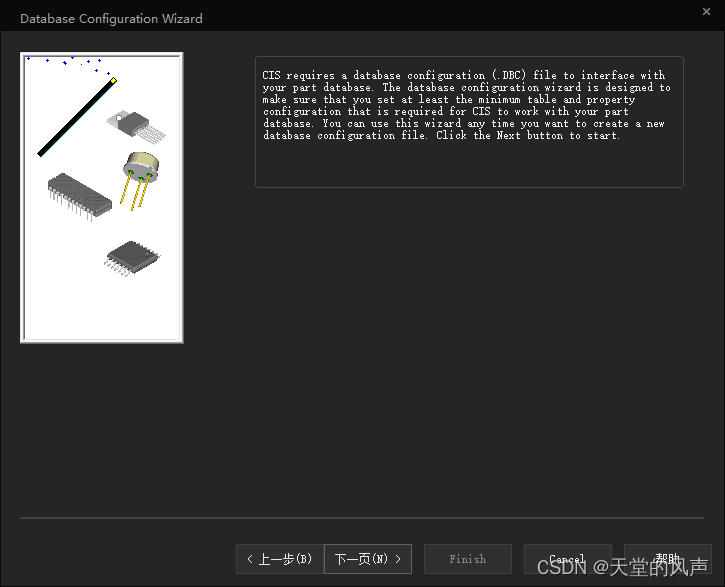

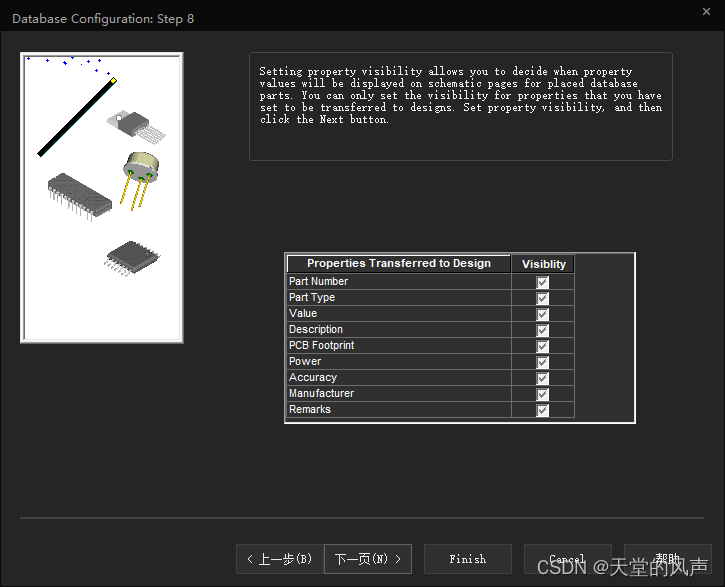

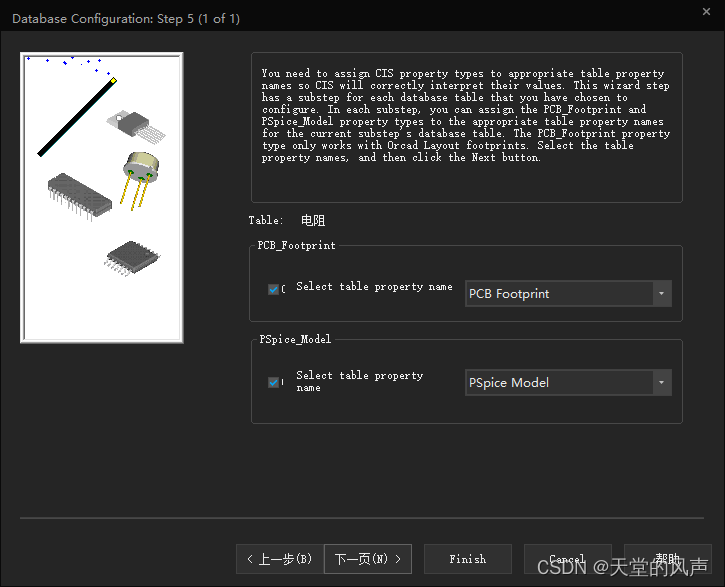

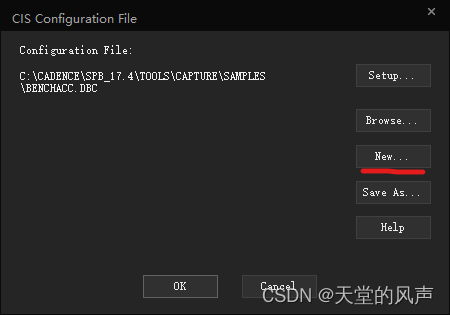

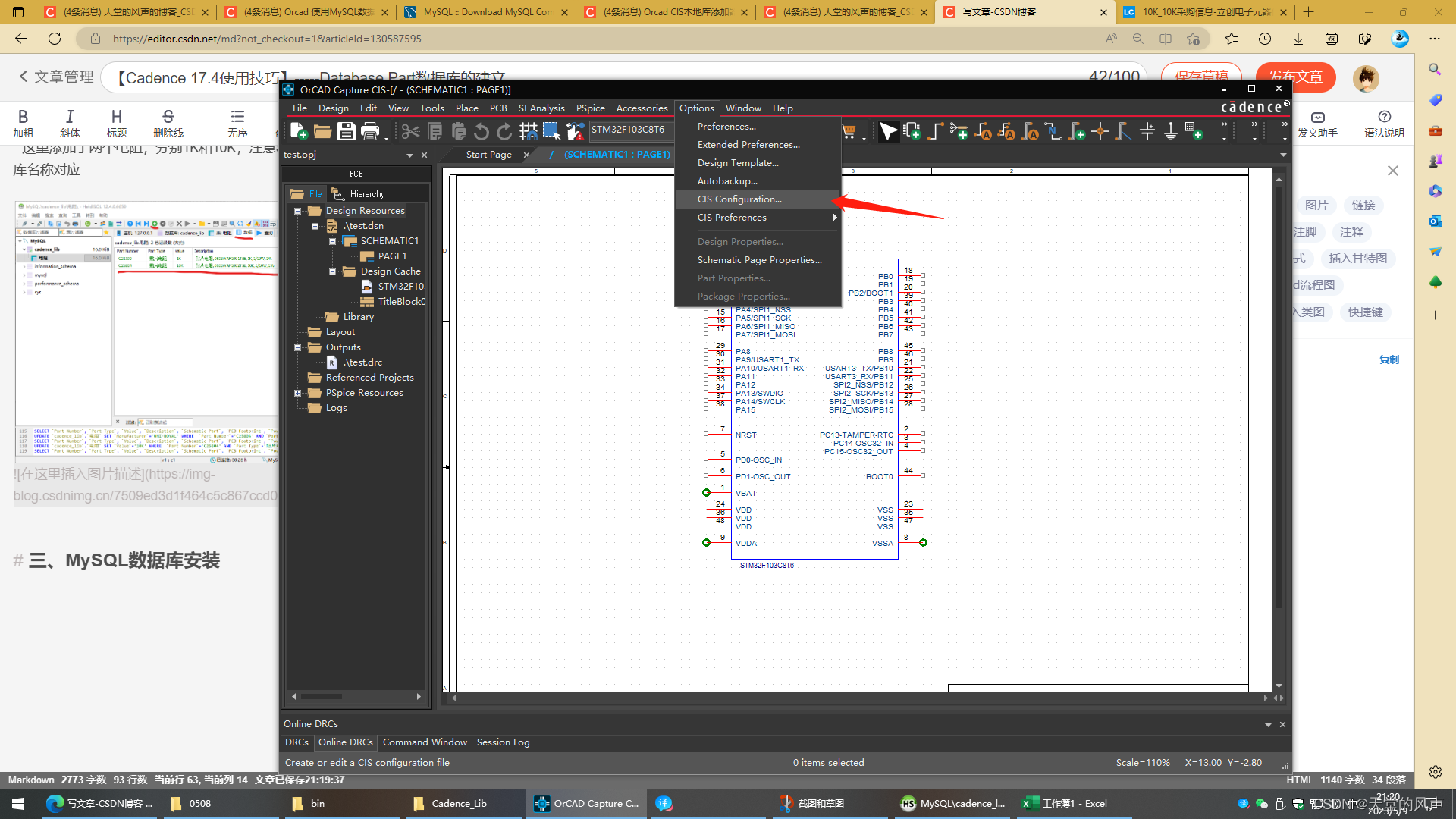

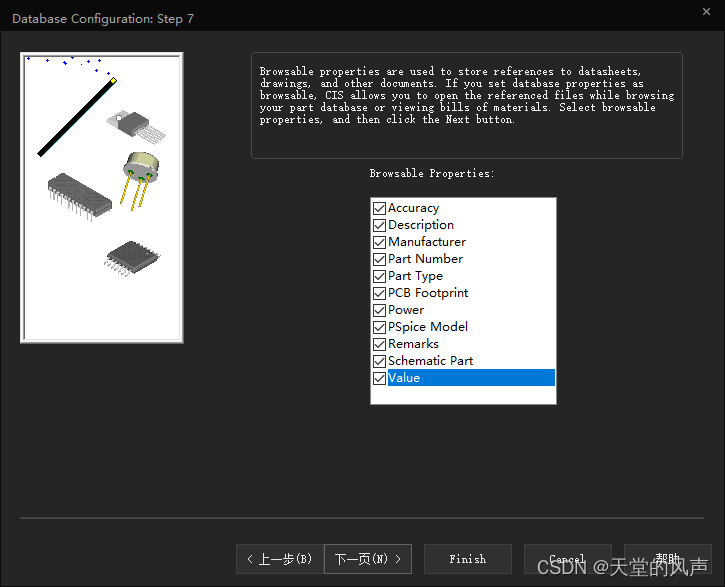

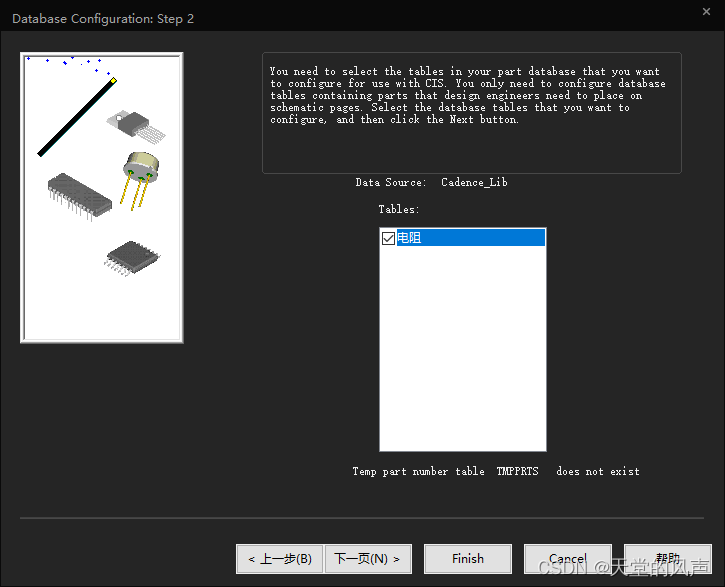

建立好数据库后，需要将数据库和我们软件关联起来

我们在OrCAD中建立一个原理图库，如下记住保存的位置信息
新建一个Part，其中Name一定要和Schematic Part中的名字对应这里为RES，Ref改为R，其它信息不需要配置，绘制元器件，保存即可
同时建立一个PCB封装，封装名必须和PCB Footprint名字一样
最后还需要配置Capture.ini，在C:\Users\用户名\AppData\Roaming\SPB_Data\cdssetup\OrCAD_Capture\17.4.0中
添加我们刚刚建立的原理图库和PCB库路径到里面，一定关闭软件再改不然无效

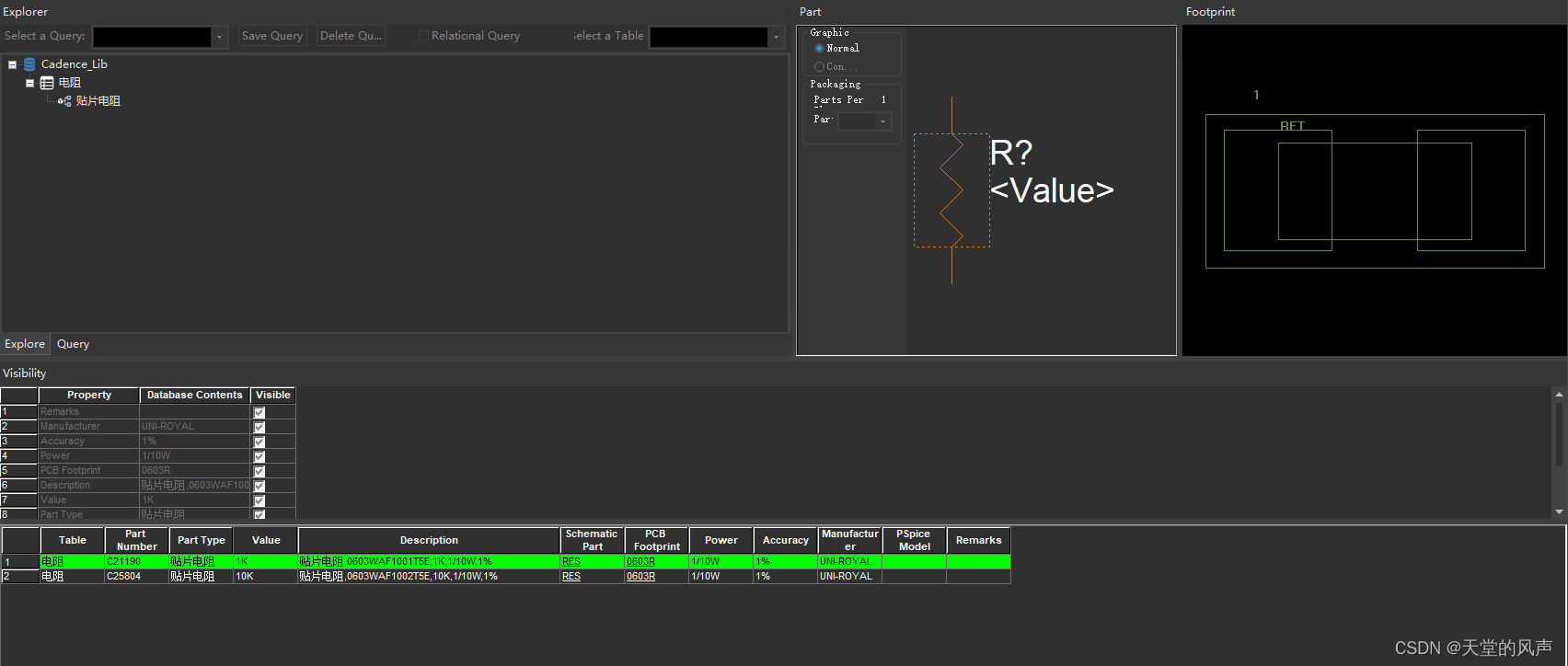

到这里就算完成了，这时候我们打开软件，看一下CIS库，元器件选择变绿色了，同时看到了器件和封装

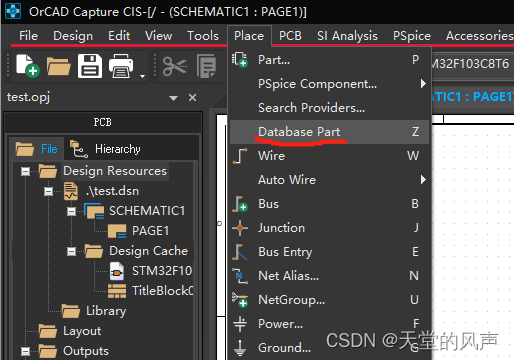

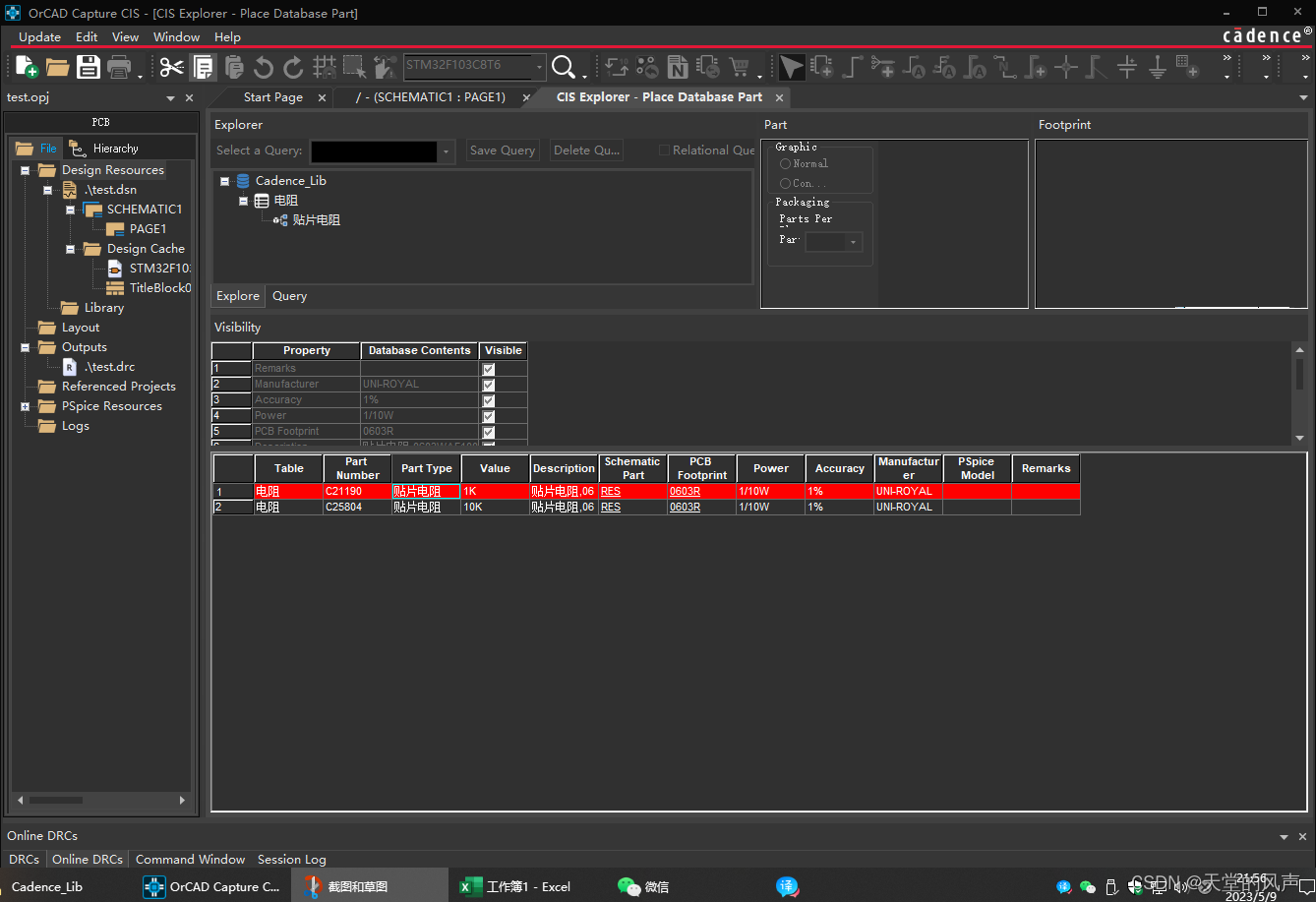

在这里插入图片描述
