数字集成电路版图设计（一）：Cadence IC原理图绘制与仿真教程

以下内容以记录一次反相器绘制为例子（数据啥的都不考虑了…因为我是个小萌新）

绘制原理图

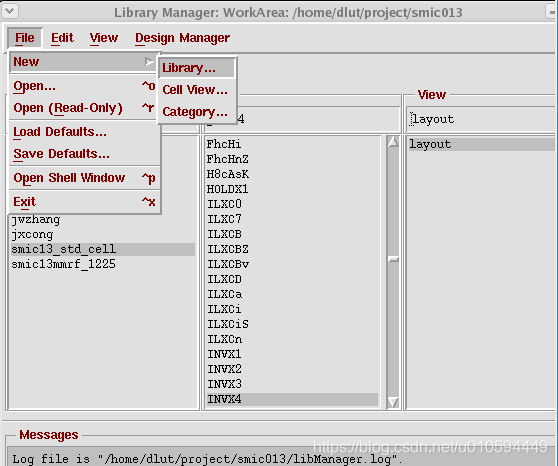

   New->library->name建立一个自己的库

   New->Cell view…进入

   注意：因为绘制原理图，所以Tool要填写Composer-Schematic，然后View name 自动填写 ，点击ok。

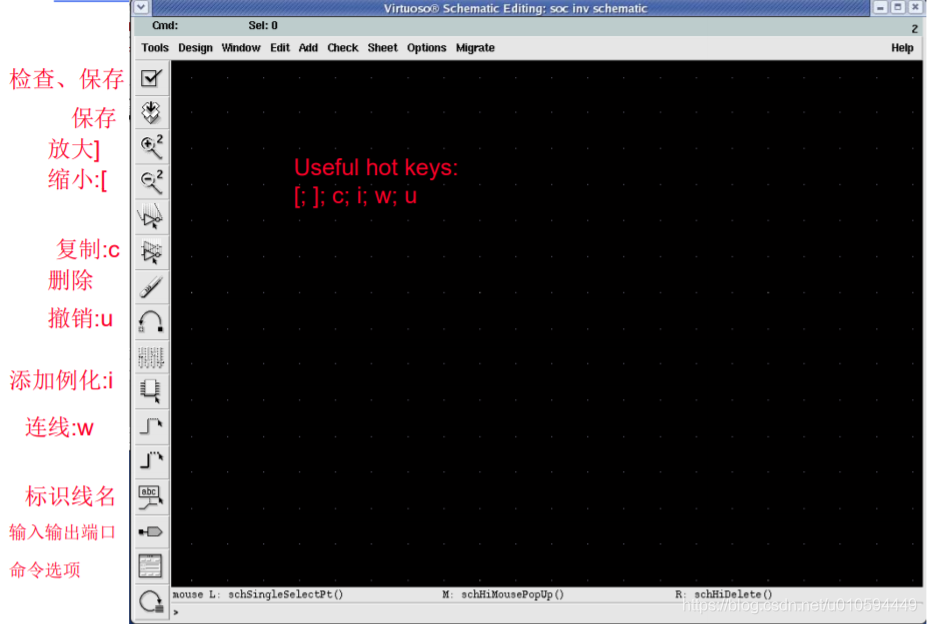

   进入下图界面


   每个功能介绍在左边，快捷键是冒号后面的内容。

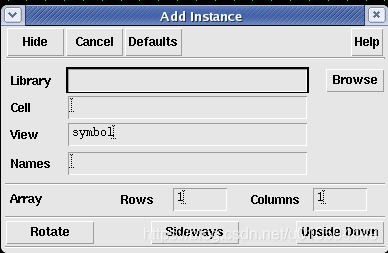

   我们首先用i快捷键放置器件

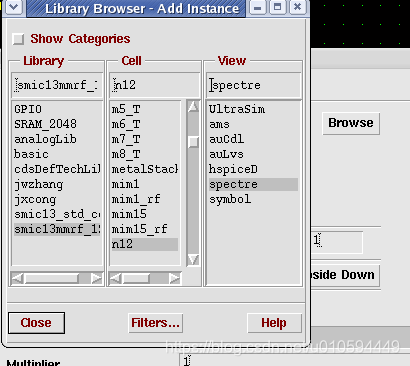

   点Browse选择如下：


   close->hide，鼠标左键就放置了一个nmos（注意经常按esc取消操作）

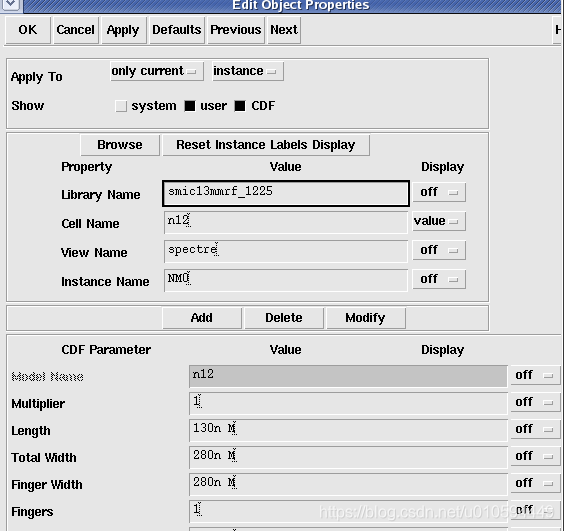

   单击器件，q键弹出器件 信息 ：


   这些东西根据自己 设计 来定。

   同理放置pmos


   快捷键w用来连线，如下图所示（F键保持合适窗口、方括号调整大小、鼠标右键拖动选择放大、连线要点不要拖、没有端口的双击为确定）


   下一步添加电源和地，按i在analogLib中找（F3键是更改设置，如果不好用要注意自己是不是有Fn功能键 转换 ）


   然后点击


   为衬底连接


   按P（PIN）添加 引脚 ，注意！Direction要选择对应的如（out选择Output）然后再连线
