一、Cadence IC 5141：软件下载地址及常见错误

目录

       cadence 软件下载地址

       cadence 工艺库

目录

1.analysis was skipped due to inability to computer operating point​编辑

2.Could not open " " for edit,Would you like to open it for read?

3.To generate correct netlist,fix the errors and re-netlist.

4.The following products could not be licensed sufficiently:- Calibre Interactive

5.方波上有尖刺

6.the following products can't be licensed sufficiently

常见错误及其解决方法.docx-嵌入式文档类资源-CSDN文库https://download.csdn.net/download/zhjysx/85501097

​​​​​c​adence软件下载地址dacadence IC 514 617软件点我获取

cadence工艺库大全  点我获取

Cadence IC 514 617软件安装

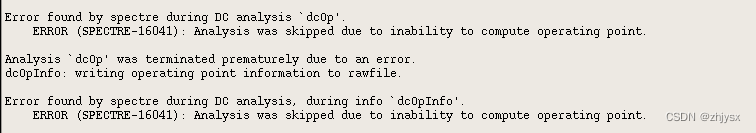

1.analysis was skipped due to inability to computer operating point

我出这个错误的时候只是因为线路接错了，可以检查一下接线有无漏接错接现象。

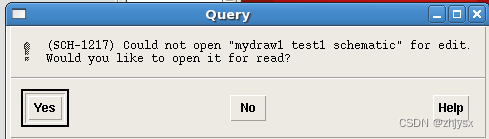

2.Could not open " " for edit,Would you like to open it for read  ?

由于非正常退出，导致软件在文件下生成一个以lck结尾的文件，将其删除即可正常运行。（看仔细了不要删错了！！！）

例如：

3.To generate correct netlist,fix the errors and re-netlist.

1.保存以下重新仿真即可

2.检查VCC、GND，添加源

4.The following products could not be licensed sufficiently:- Calibre Interactive

calibre验证工具许可证问题参考下文

十二、Cadence 514 614 Calibre license许可问题_calibre2011许可证尤文题_UpbeatAchiever的博客-CSDN博客

5.方波上有尖刺

如图所示

​

由于该尖刺的出现，导致触发器本该输出的低电平变成了高电平

出现问题的原因是pulse或者vpulse没有设置好上升时间和下降时间等

只需要修改数值即可

修改数值后的波形如下所示

6.the following products can't be licensed sufficiently

运行DRC时进行的这个报错的原因是许可证出了问题，尽管出现下载也没有 解决 办法，由于这个问题涉及到了Linux的底层，解决起来比较麻烦，所以用

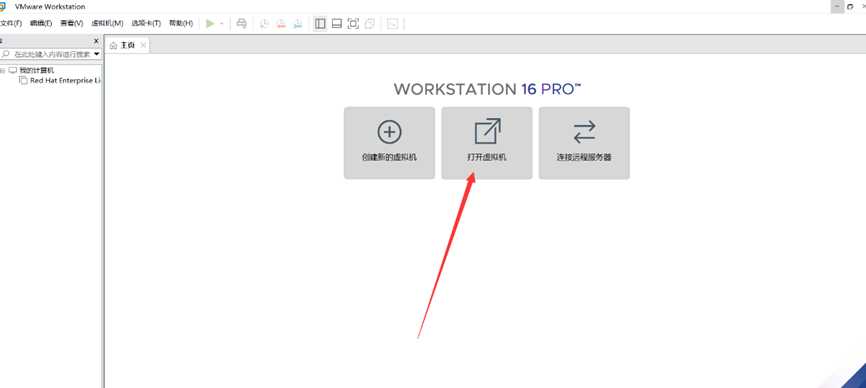

   一个简单的方法来解决，首先删除原有虚拟机，重新下载，点击打开虚拟机

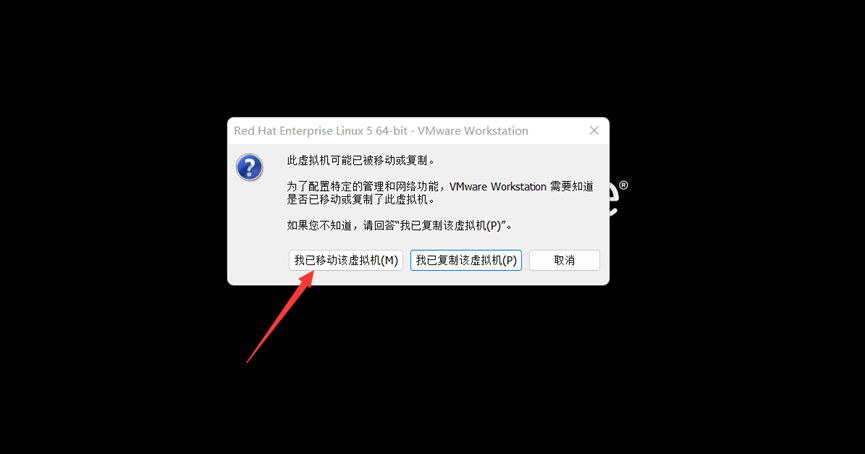

点击我已移动该虚拟机，重新进入配置即可

如果还是不能解决，可参考以下连接

十二、Cadence 514 614 Calibre license许可问题_calibre2011许可证尤文题_UpbeatAchiever的博客-CSDN博客
