初学Cadence常见问题与解决方法5：模块复用技巧

1. 模块复用 时，已经铺好了铜皮，元器件连线等都已经完成了。模块复用时不想复制多余的铜皮。

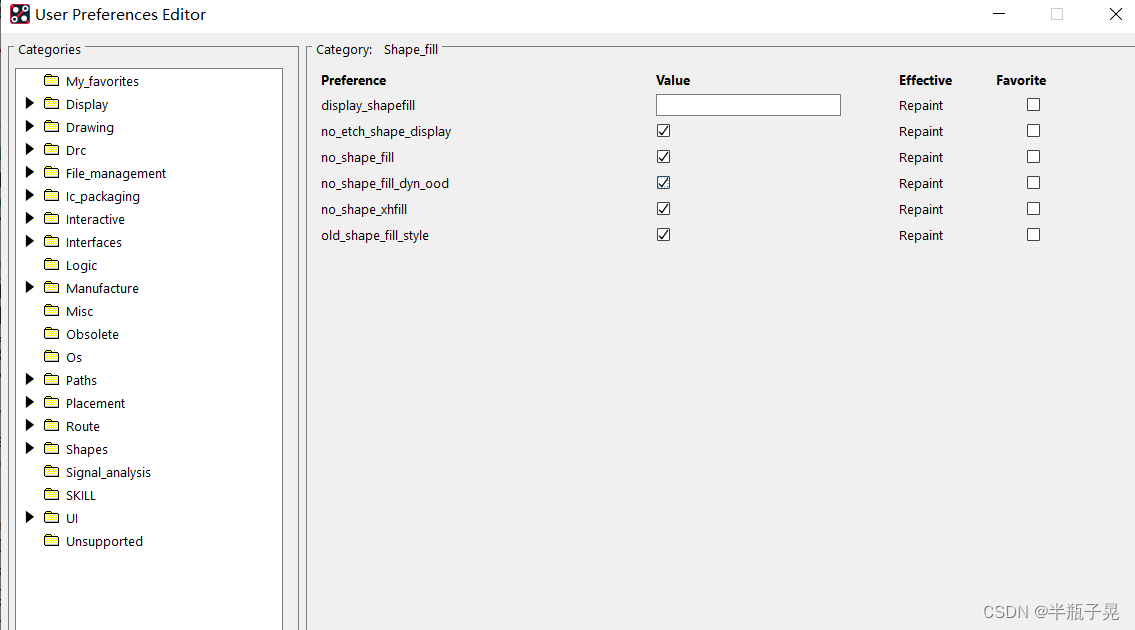

这时选择铜皮不显示，如下操作。完成后发现铜皮依旧被复用了。

解决 办法：在显示所有部件的状态下选择要复用的模块，选择Place replicate create，会发现模块中东西都被选定了，包括不想要的铜皮。

这时候在find中勾选铜皮选项，按住ctrl之后左键选择对应的铜皮，这时发现铜皮就被取消了。如果原则的 元器件 不足，也可以按住ctrl键后左键对应的器件，可以添加器件。其他操作同理。

复用模块全部选择完成后，邮件选择Done,之后左键选择一下原点，命名后即可使用。

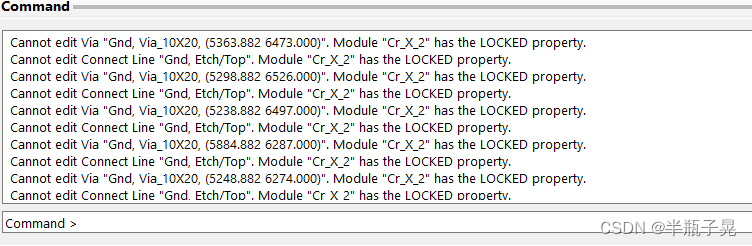

2.模块复用之后发现多了不想要的铜皮，选择删除所有时留下了几块铜皮怎么也删不掉，删除时会提示Module "Cr_X_2" has the LOCKED property。

铜皮可以移动，可以修改，只是不允许删除。

最终碰巧解决了，只是不清楚 原理 ，不知道原因。

解决方法：

选择挖铜 命令 ，将不能删除的铜皮挖去大部分面积，剩下很小很小的一块。之后再选择删除铜皮命令，就可以删除小块了。
