今天尝试了一种新方法，不需要一个个的Pin进行绘制，下面给出 实例 。

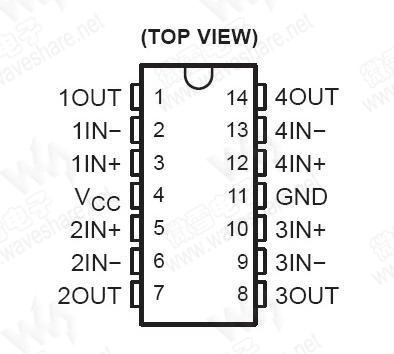

我以LM324为例， 引脚 图如下：

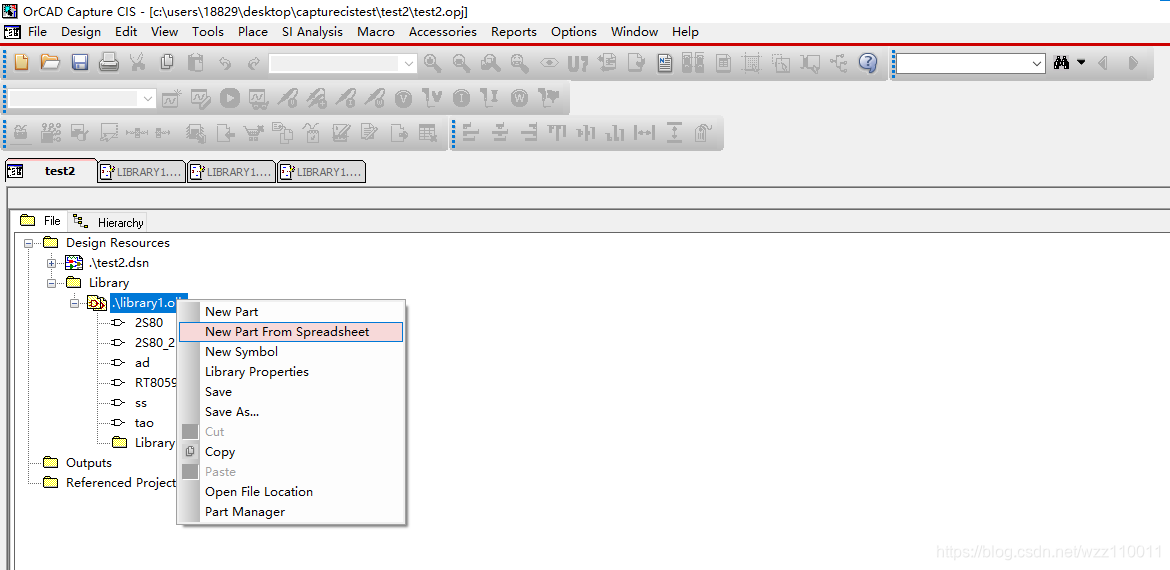

1、在库文件名上右键->"New Part from Spreadsheet"

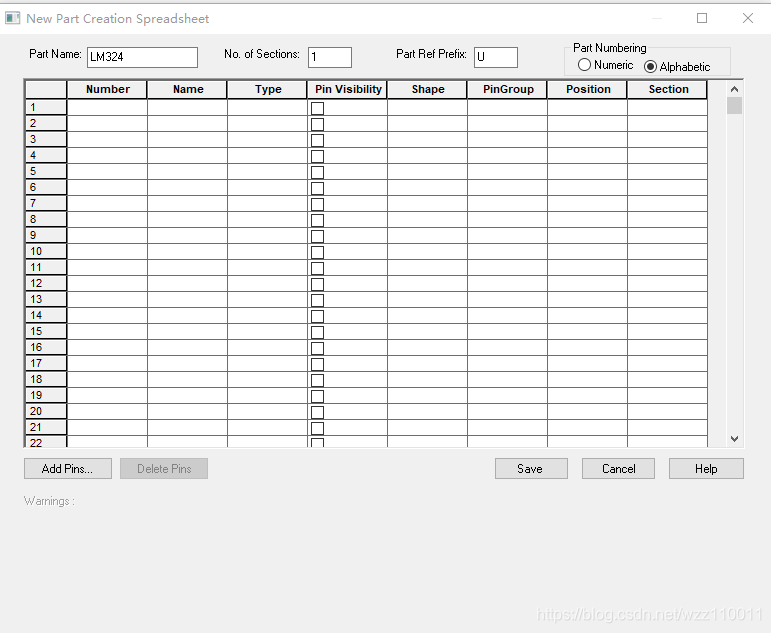

2、"Part Name"设置为"LM324"，由于是单一逻辑器件，因此"No. of Sections"设置为1，"Part Ref Prefix"指的是器件编号的关键字母，例如IC用"U"， 电阻 用"R"，电容用"C"。

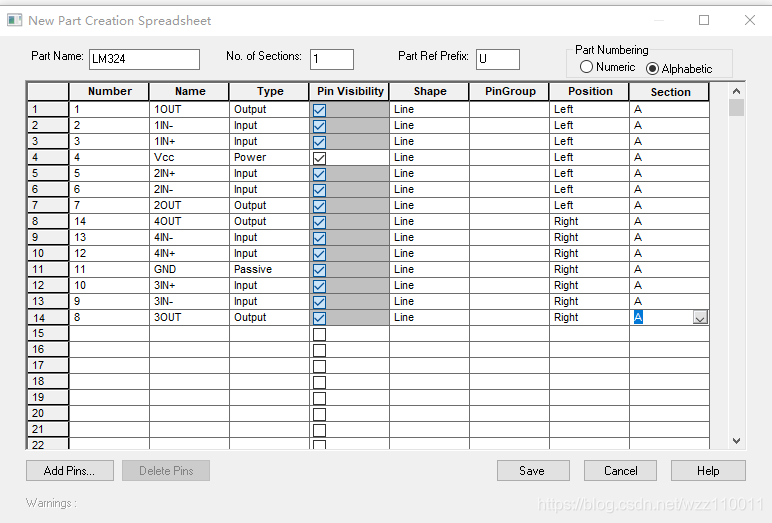

3、剩下的便是填写Number和Name

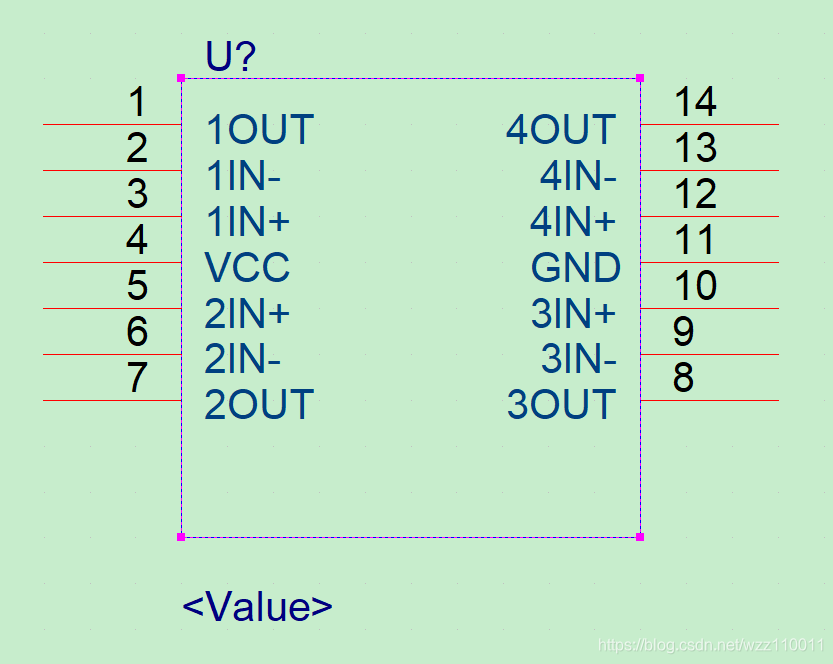

4、在元件绘制界面调整元件的边框
5、需要注意的是，填写元件的Pin的顺序，在 表格 中填写的时候从上到下，第二列是14、13...
