03、Cadence使用记录之超多引脚元器件的快速创建方法（OrCAD Capture CIS）

03、Cadence使用记录之超多 引脚 元器件的快速创建方法（OrCAD Capture CIS）

参考的教程是B站的视频：allegro软件入门视频教程全集100讲

前置教程：
01、Cadence使用记录之新建工程与基础操作（原理图绘制：OrCAD Capture CIS）
02、Cadence使用记录之创建元器件—原理图和封装（OrCAD Capture CIS）

03、Cadence使用记录之超多引脚元器件的快速创建方法（OrCAD Capture CIS）

• 03、Cadence使用记录之超多引脚元器件的快速创建方法（OrCAD Capture CIS） 1. 目标元器件简介 2. 使用Pin Array创建引脚 3. 导出引脚设置到Excel 4. 使用官网PDF导出引脚配置并设置 5. 插入到原理图进行验证

1. 目标 元器件 简介

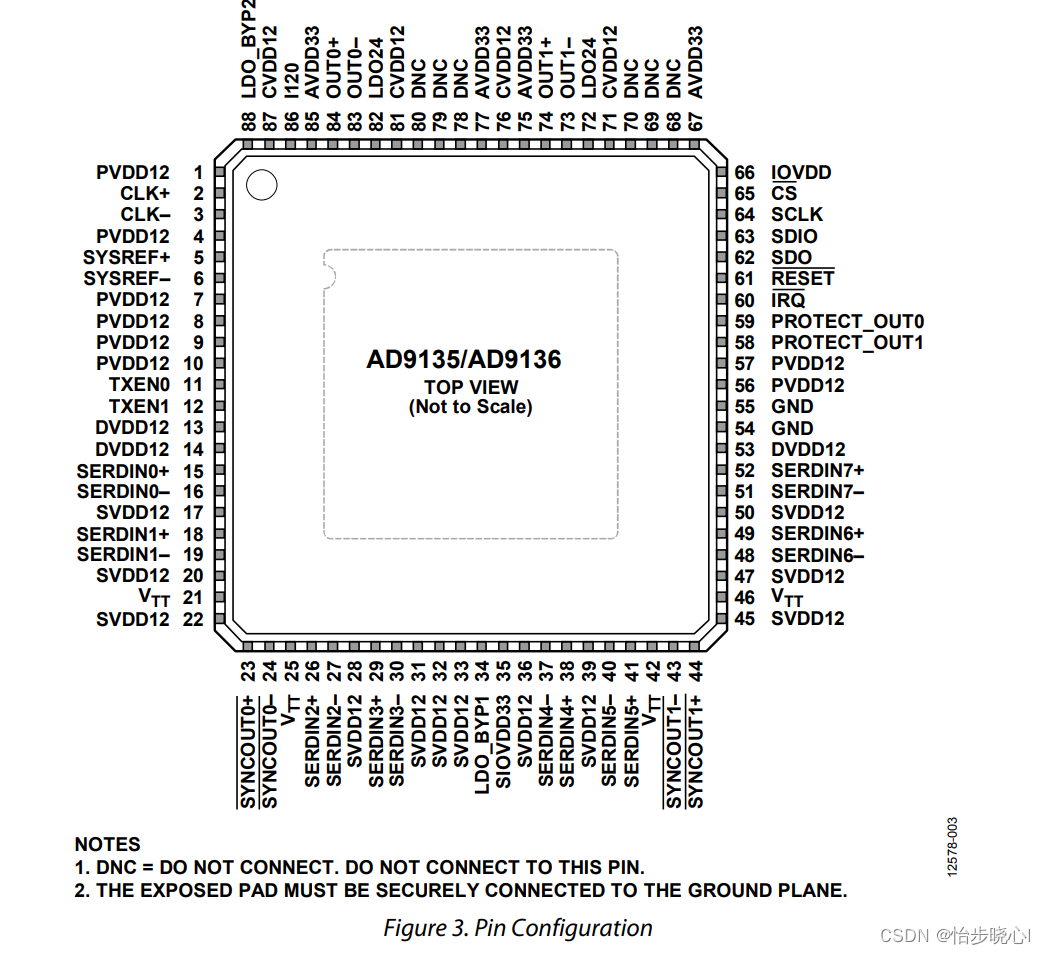

此处假设需要绘制AD9135的Symbol，这个器件一共有88个引脚，如果一个一个绘制可能非常麻烦：

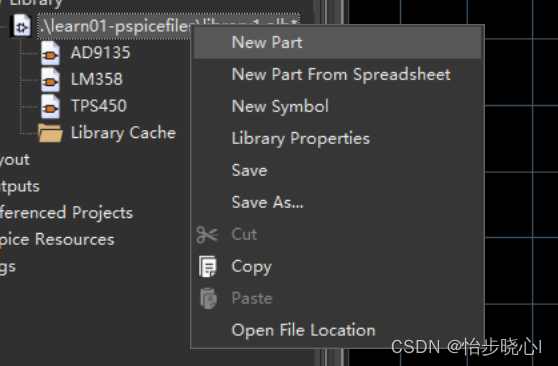

   新建一个PART:

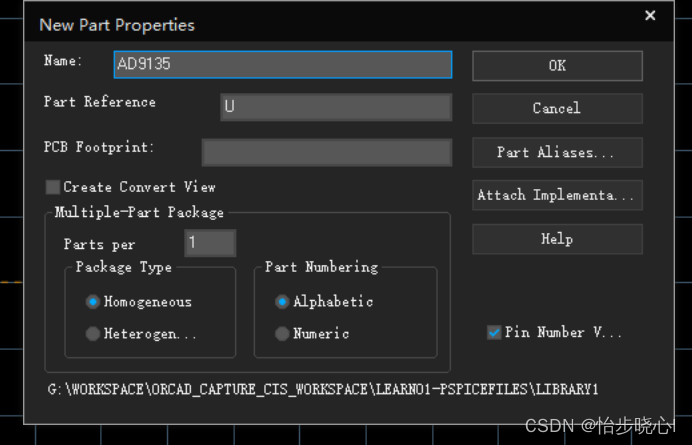

   命名为AD9135：

2. 使用Pin Array创建引脚

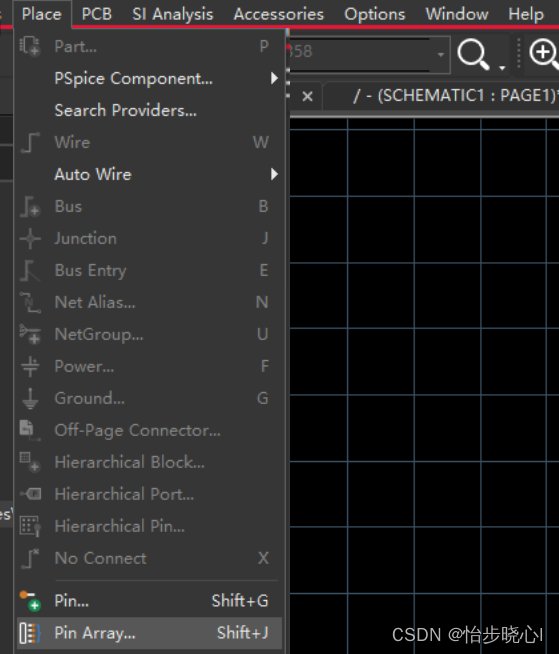

点击Place里面的Pin Array，批量插入引脚：

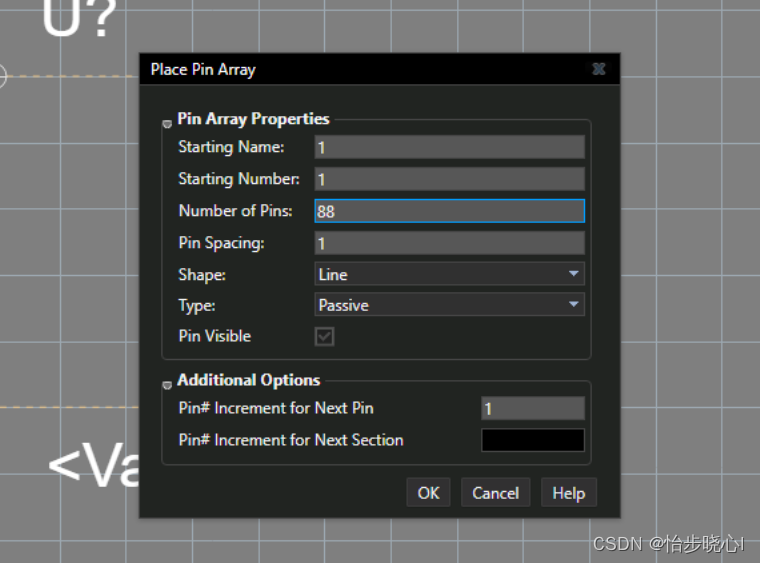

   合理设置数字，一共88个引脚：

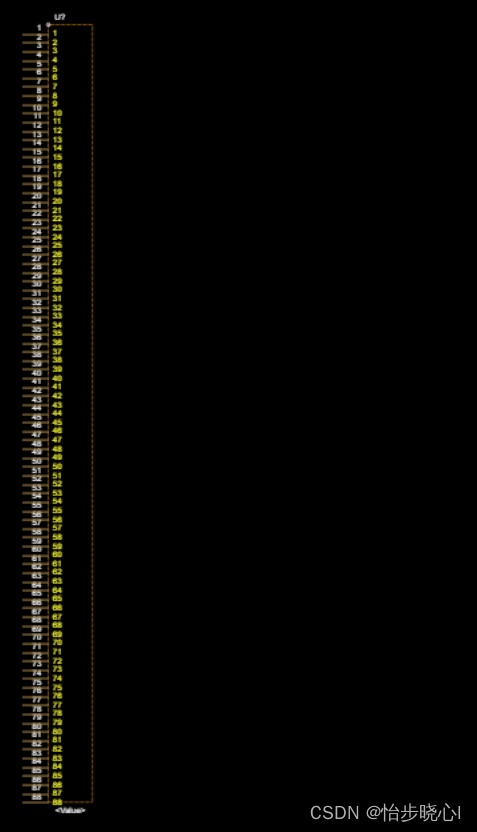

   点击确定并放入网格中：

3. 导出引脚设置到Excel

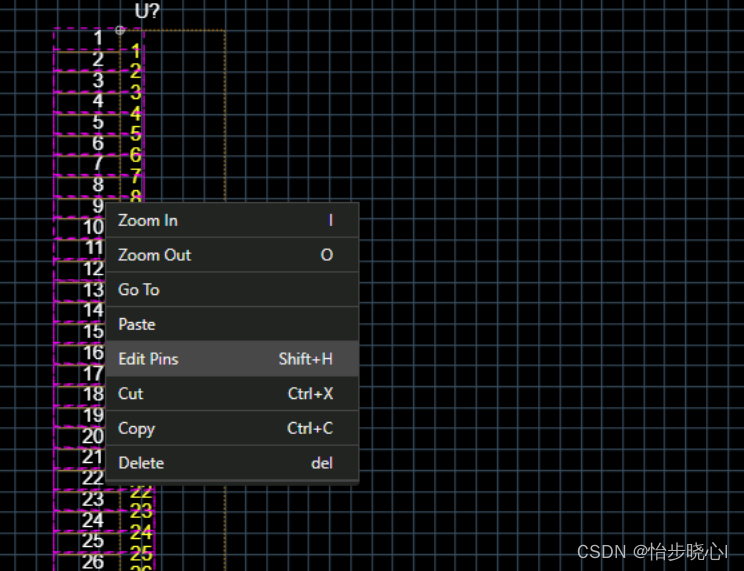

左键框选所有的引脚，注意只能框选引脚，并右键选择 Edit   Pins：

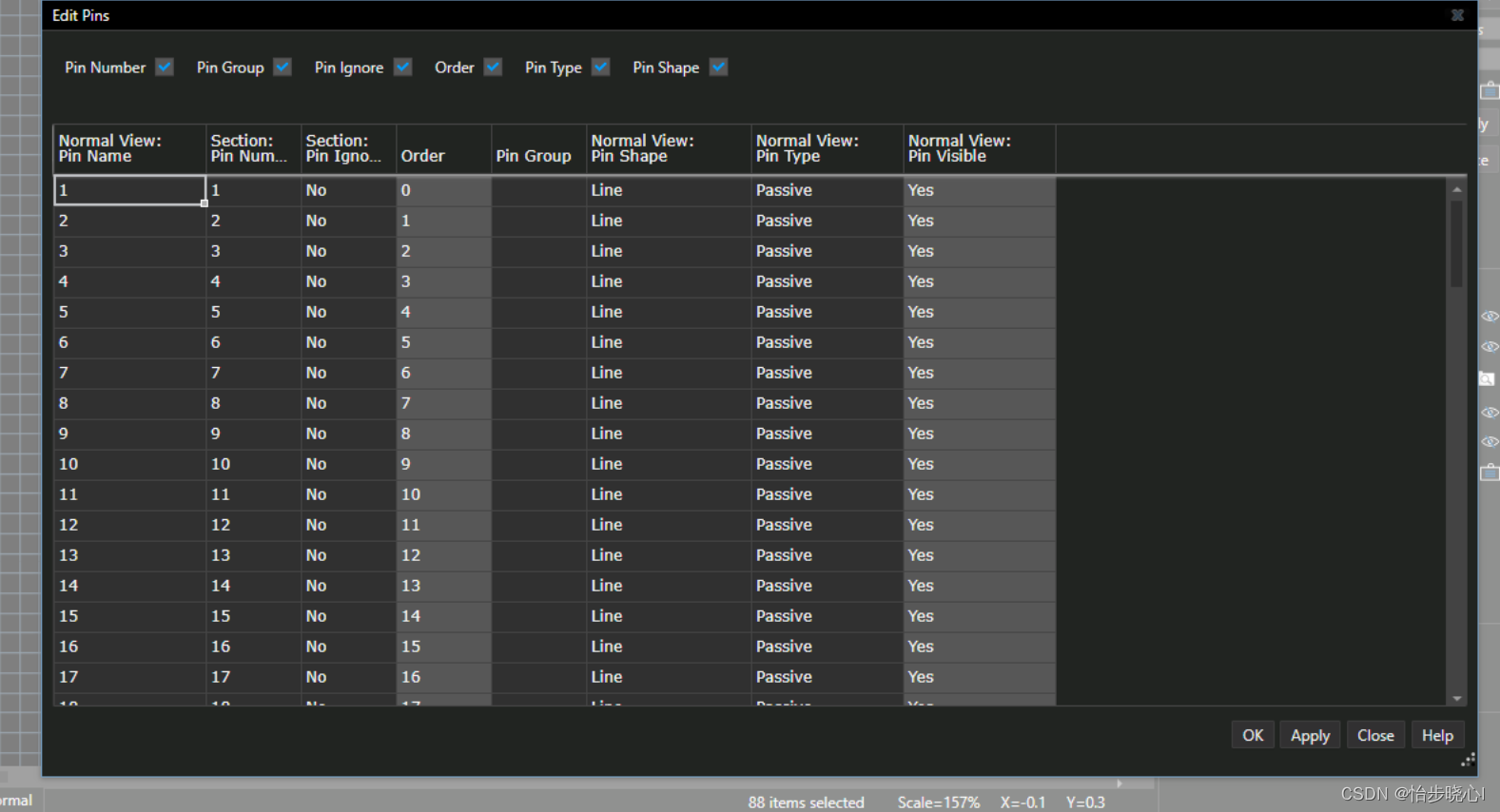

   在打开的窗口里面复制前两列就行了，因为主要是修改引脚的名称：

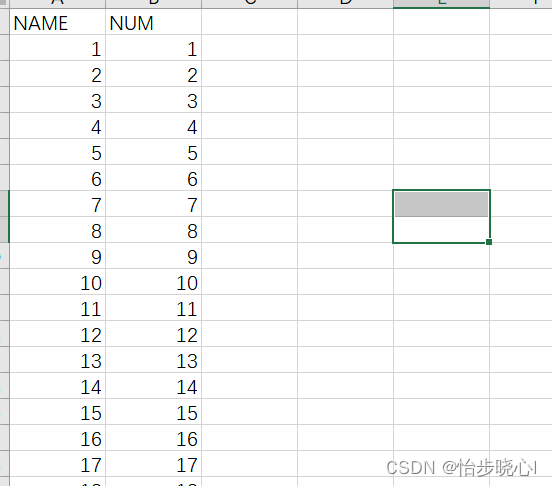

   复制到Excel里面如下所示，只能复制数字，第一行的英文是我方便区分自己打的：

4. 使用官网PDF导出引脚配置并设置

将官网给出的PDF转化为word格式，推荐转化网站：https://smallpdf.com/ cn /pdf-to-word

   官网PDF：https://www.analog.com/cn/products/ad9135. html

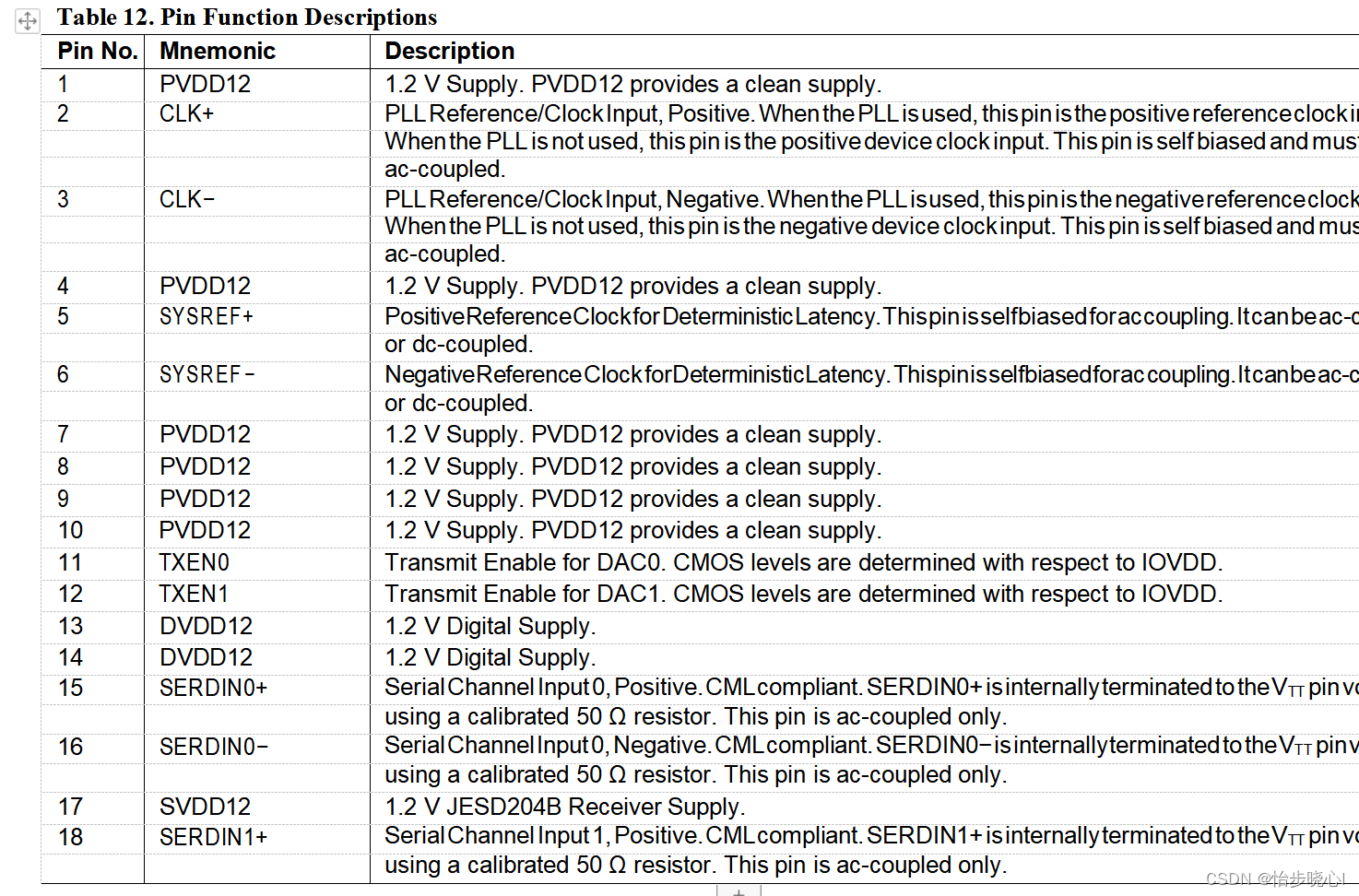

   转化后的引脚描述页如下所示：

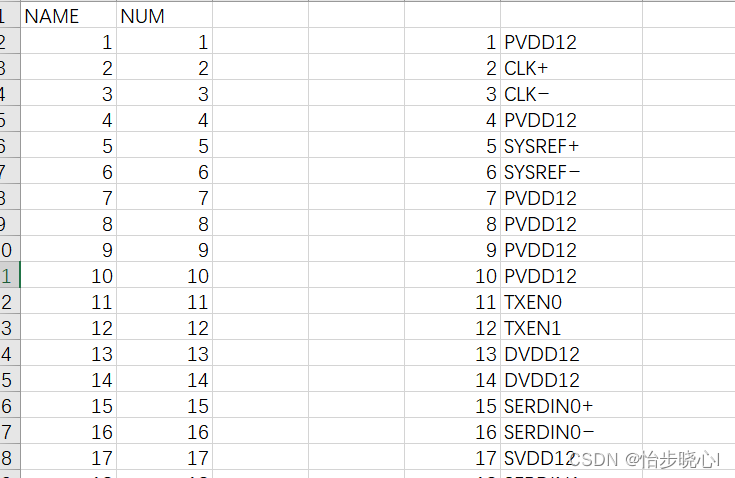

   复制到EXCEL里面去，删除由转化造成的格式问题：

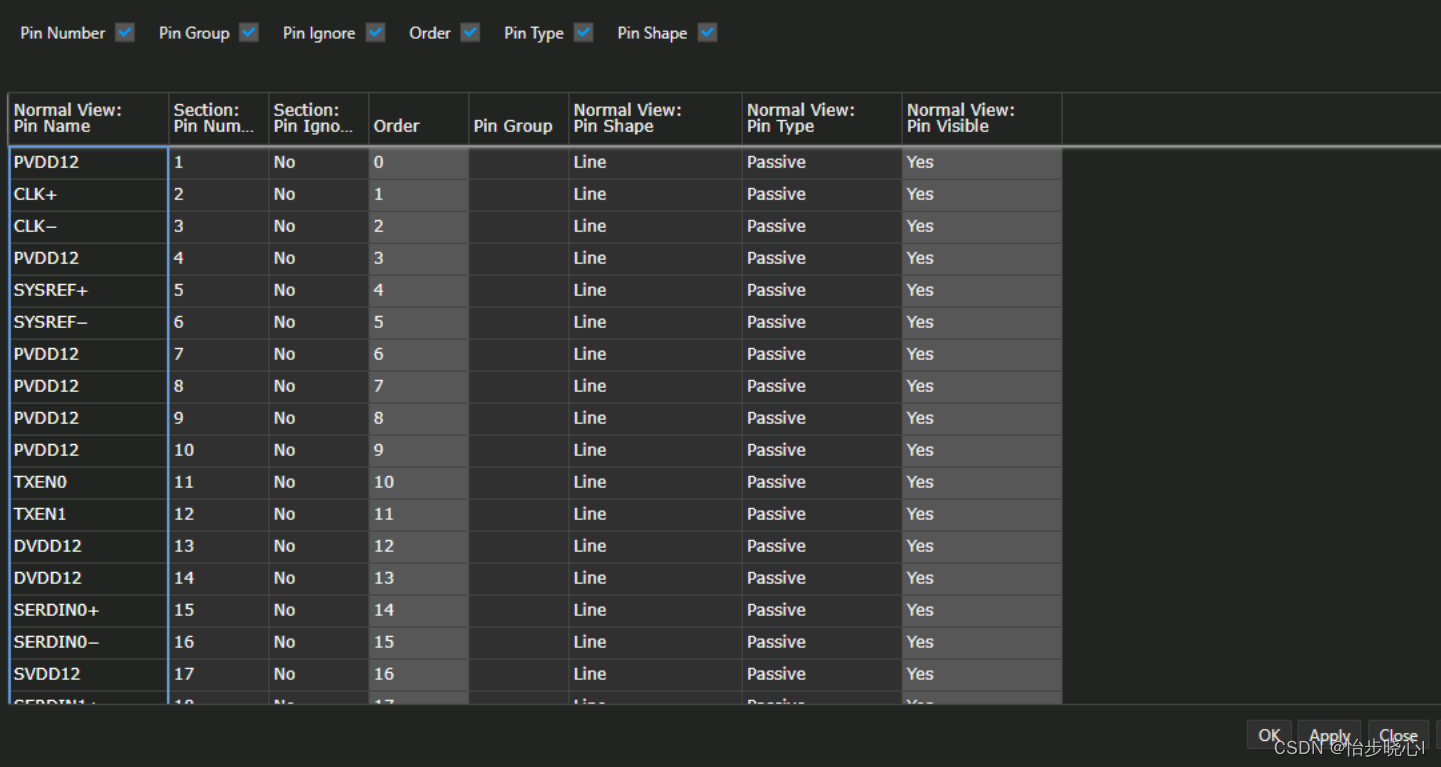

   将名称那一行复制到Capture 里面去，就可以批量设置引脚：

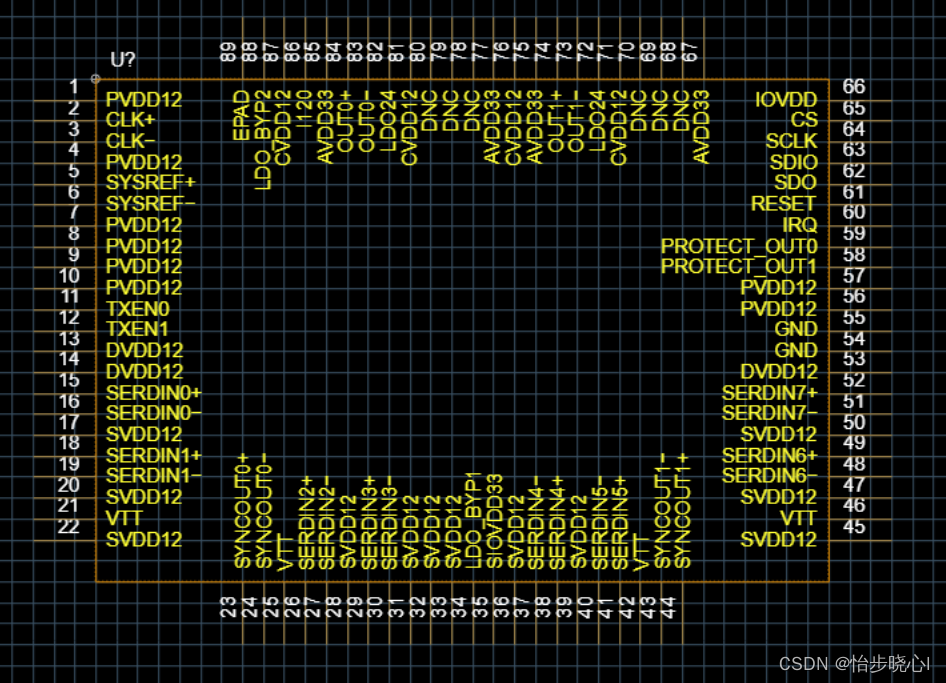

   点击确定，修改各个引脚到合适的位置：

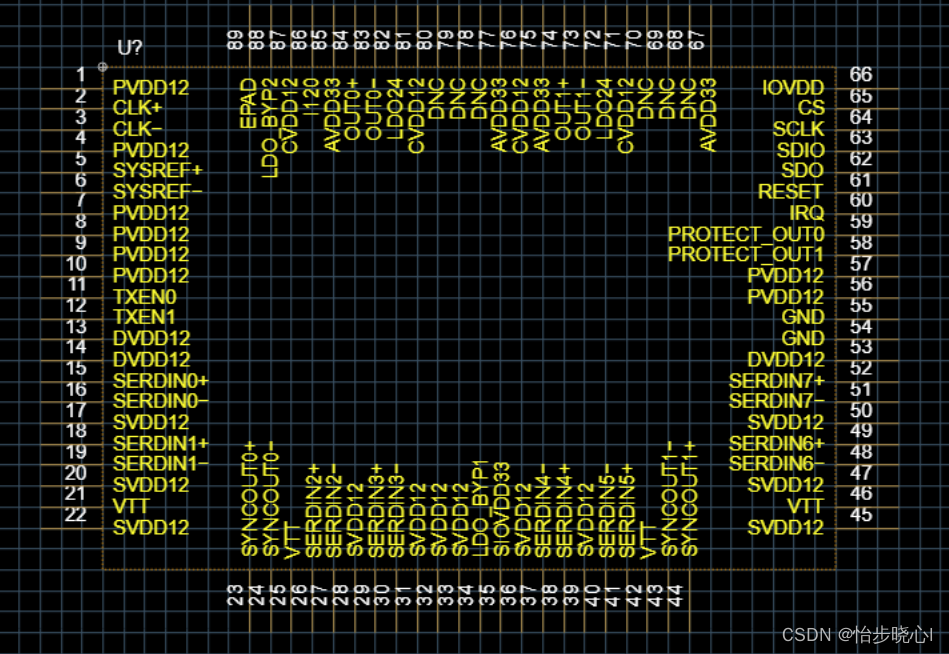

   在插入外形的方框：

5. 插入到原理图进行验证

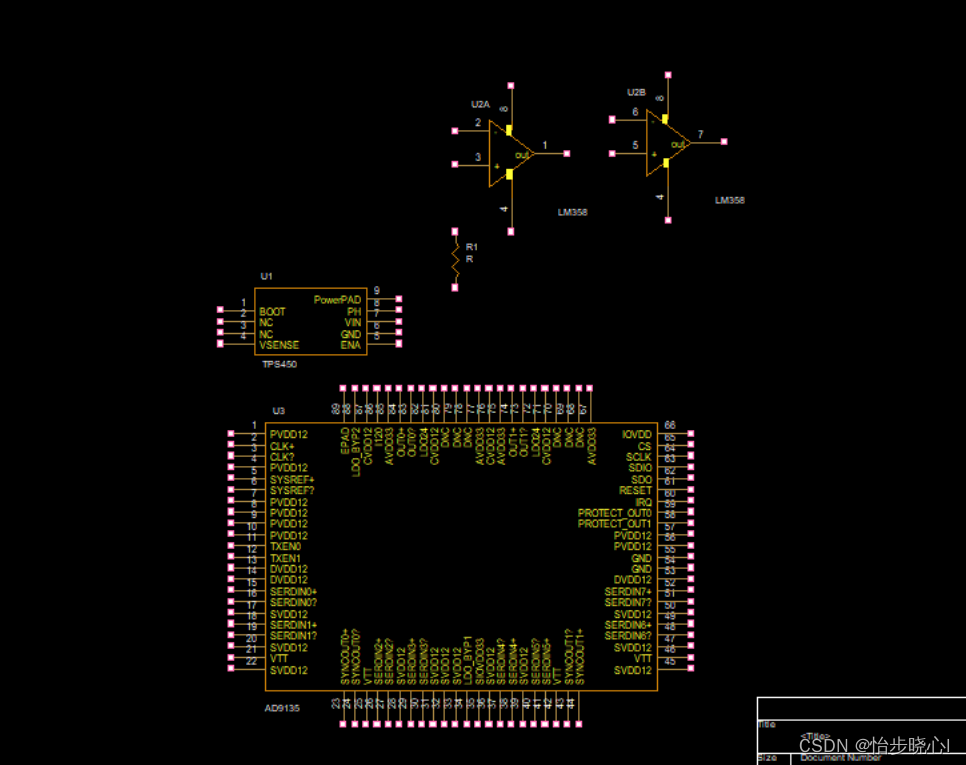

到原理图里面看看效果：

免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
