Cadence 电源 端口的网路标号打开与隐藏网络标示
1，在绘制原理图时，在放置一些电源端口总是会发现GND端口没有显示网络标识；
要是整个原理图工程只一个GND网络，此时GND的网络端口显示与不显示都是一样的。
如果原理图中有很多个不同的GND网络时，GND端口没有显示出来将会不方便 设计 原理图，容易当成是同一个网络；
如果我们区分那些是 模拟 地和数字地，就要把GND端口的网络显示出来，从而提高原理图的可读性。

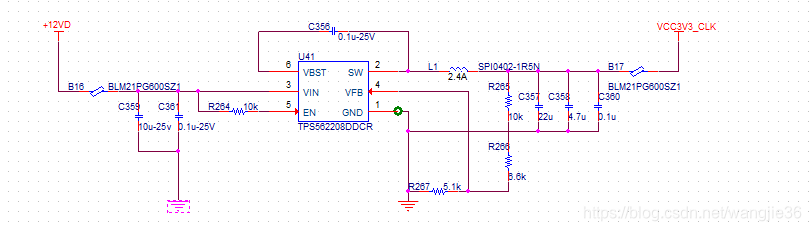

如图所示就是 软件 默认隐藏网络标标示GND端口。

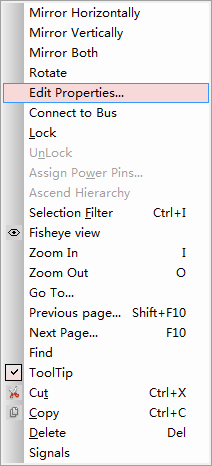

2，选中GND网络端口，右键点击Edit Properties。
3，找到name文本框，选中GND网络，右键点击Display。
