Cadence原理图和PCB文件无法双击直接打开的解决办法

      之前安装的cadence 16.6一直存在PCB和原理图的.brd和.dsn文件无法直接双击打开文件，必须要先打开 orCAD 或者allegro来打开这些文件，无法直接双击打开。这样导致每次打开文件时，都要重新选择一次路径，过程比较繁琐，不够高效。一直想着要解决掉这个问题，但每次都丢下，今天有时间在网上查询了一下并解决了这个问题，在这只是做一个小小的记录，解决方法也是借鉴了好多网友，不得不感叹互联网的强大~

      关于.brd和.dsn文件无法直接双击打开文件，先尝试将.brd和.dsn文件与cadence和allegro程序关联起来。具体方法如下：

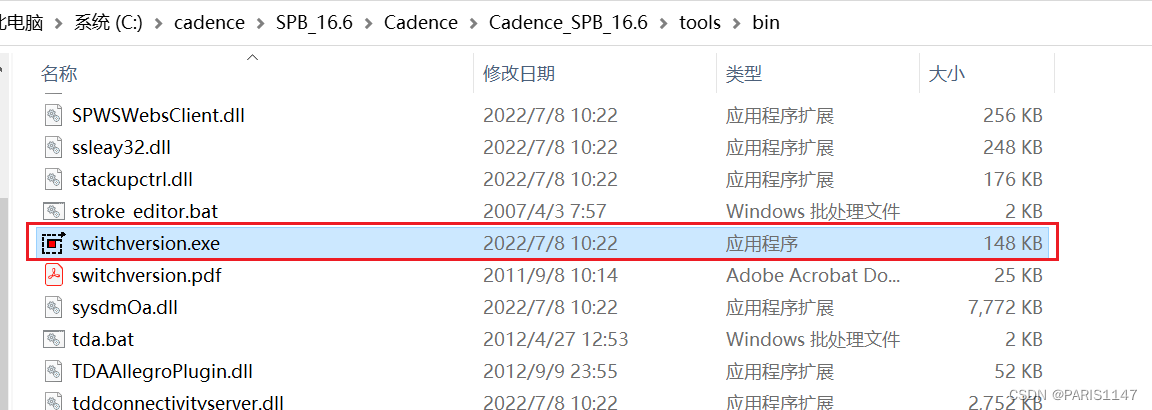

首先找到cadence的安装位置(当时自己是安装在C盘)，在如下路径找到对应的文件所在:

C:\Cadence\Cadence_SPB_16.6-2015\tools\bin\switchversion.exe

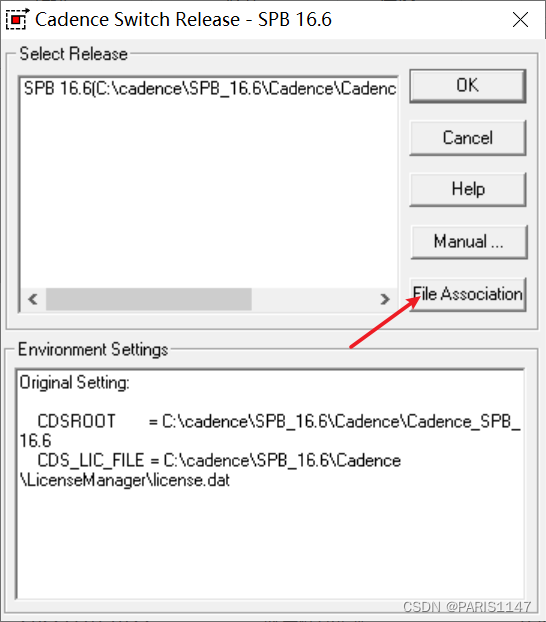

1.双击打开该执行文件switchversion.exe，点击File Association

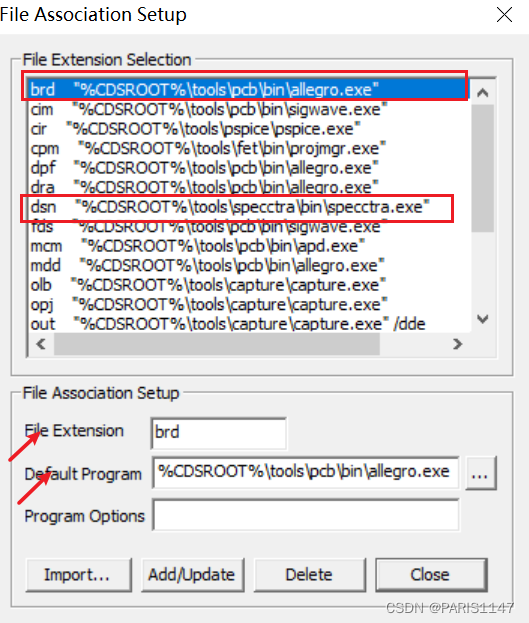

2.brd文件路径选择“%CDSROOT%\tools\pcb\bin\allegro.exe”

dsn问件路径选择“%CDSROOT%\tools\capture\capture.exe”

3.在.brd和.dsn文件路径分别选择好后，点击添加，添加完成后，点击Close关闭窗口。

4.再重新双击.brd和.dsn文件看是否能够直接在orCAD或者allegro中打开。

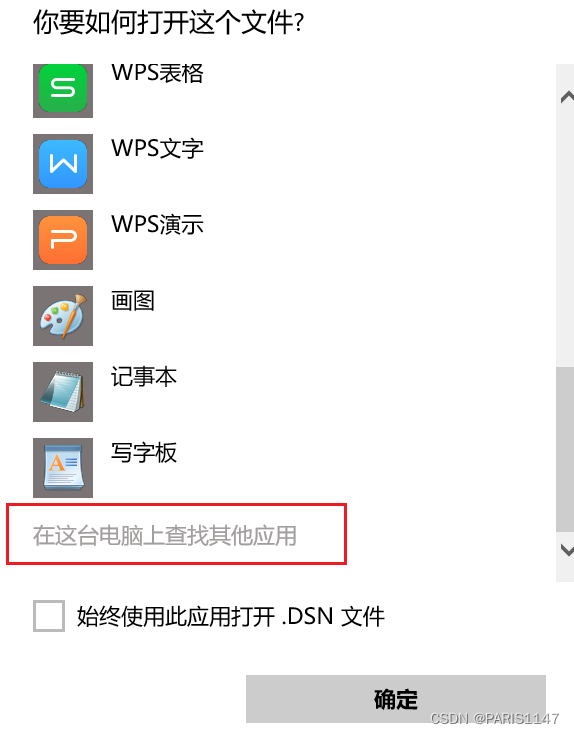

如果没有成功（我第一次按照上面方式设置后，在双击打开.brd和.dsn文件并未成功），所以后面直接对.brd和.dsn文件通过鼠标右键，点击打开方式，选择其他应用

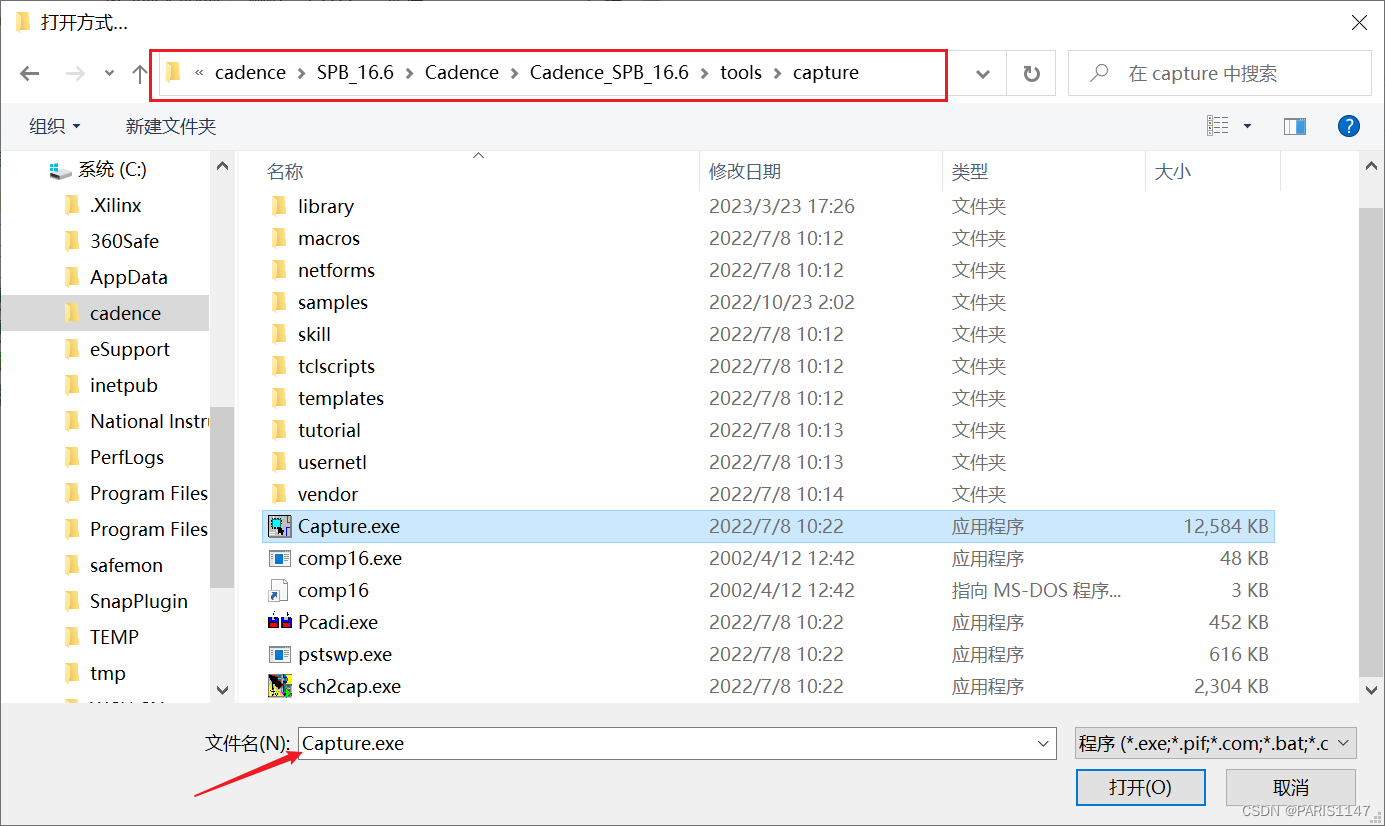

5.在下面 文件名  处选择cadence安装路径中capture.exe（.brd设置也是同样方式），打开文件后关闭，再重新双击打开相应.dsn文件和.brd文件。
