Cadence创建异形焊盘详细教程

阅读数 33
点赞 0
article_banner

背景：一些常见的矩形/圆形焊盘，设置参数就可。碰到非规则的一些焊盘，那只能用Cadence Allegro PCB来画咯。
一、新建图形

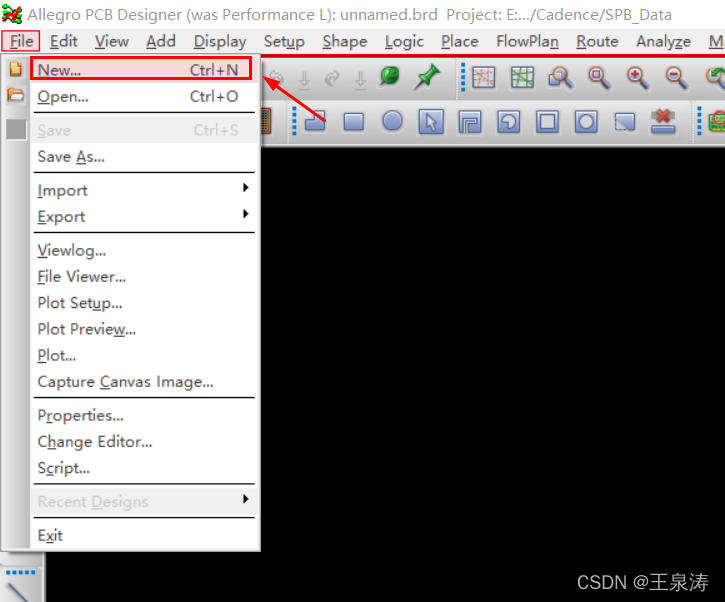

   【File】——>【New…】
在这里插入图片描述

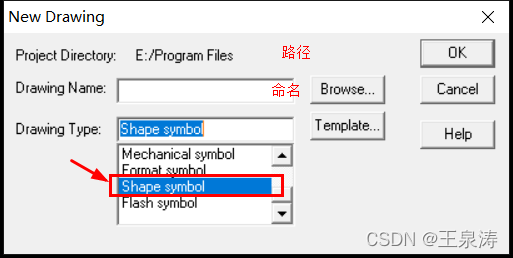

   弹出如下窗口，选择绘制的 类  型Shape symbol、路径，输入名字
在这里插入图片描述
二、设置参数

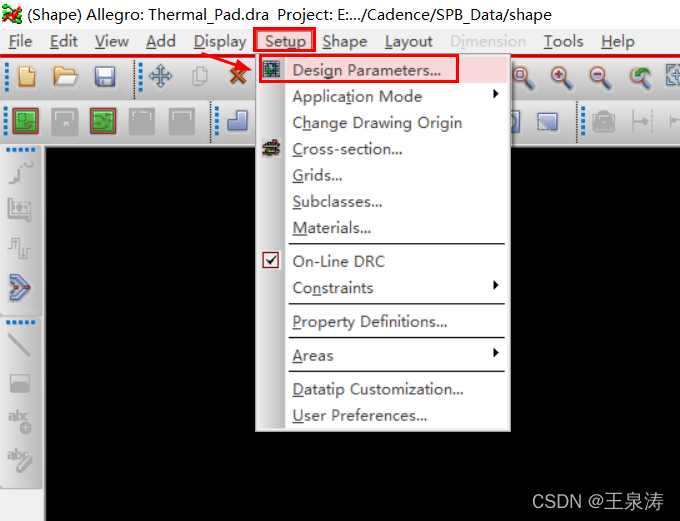

   【 Setup 】——>【Design Parameters…】
在这里插入图片描述

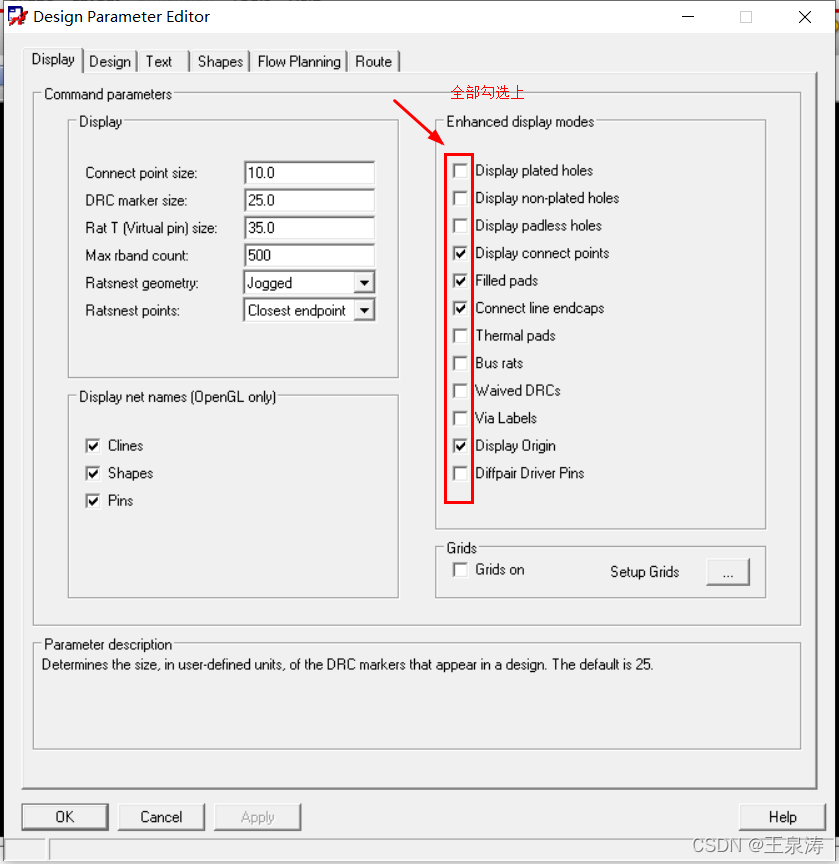

   Enhanced display modes：增强型显示模型。全部勾选上。
在这里插入图片描述

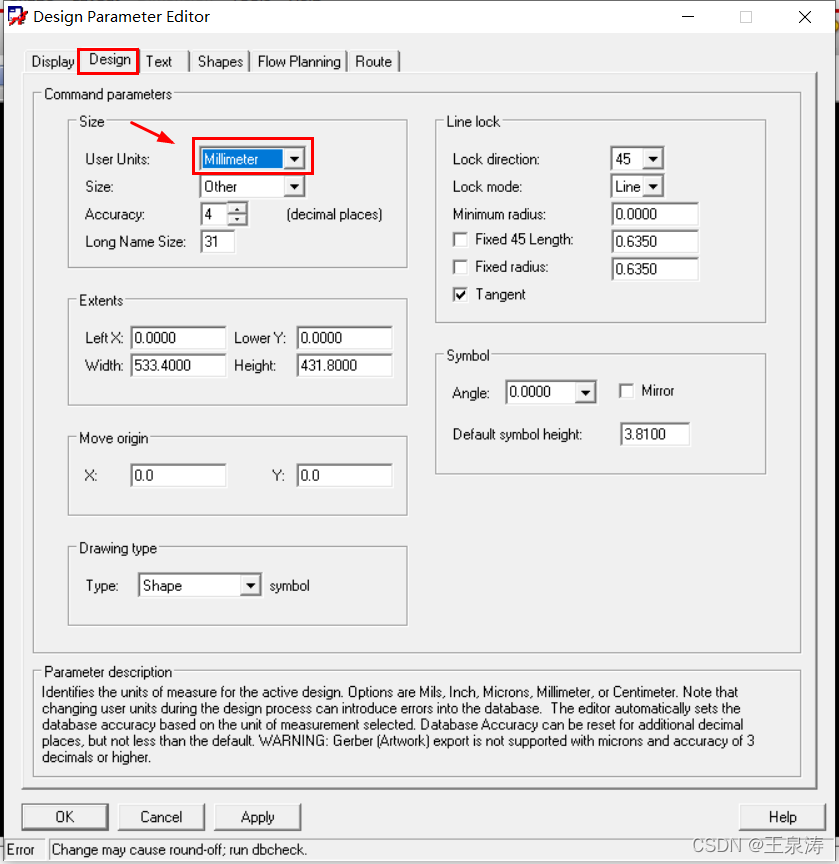

   在【 Design 】设置单位为mm
在这里插入图片描述

   设置偏移量（-50，-50）
在这里插入图片描述三、绘制图形

   1、找到原点，即参考点

   缩放鼠标滚轮
