Xilinx芯片Cadence原理图库制作方法

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

后面添加了一点内容。

           最近要画一块xilinx 7k系列的板子，苦于没有找到 xc7k325t 的器件封装，cadence16.6自带的库里面也没有（高版本可能有），索性就自己做了一个。

所需环境：XILINX ISE Design Suite， Excel， Cadence Orcad

步骤：

       1.进入ISE目录：ISE_DS\ISE\bin\nt，运行xtclsh.exe。

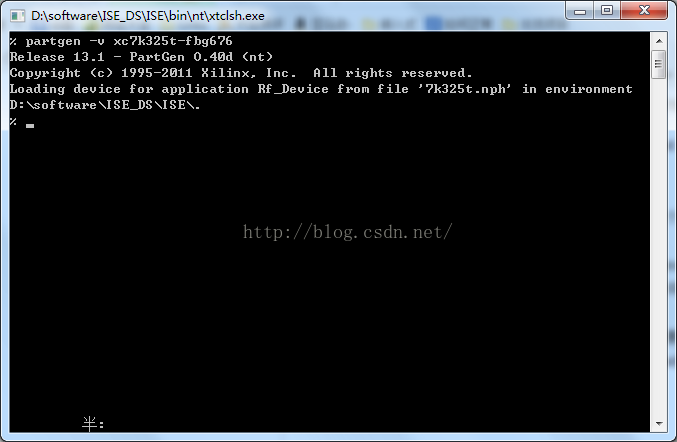

       2.在 命令行  内输入partgen -v xc7k325t-fbg676(将最后这个型号替换为你的芯片型号)

       3.运行完后，在刚才的目录下会生成一个pkg文件，使用excel打开此文件，但此时pkg文件所有的数据都在一列中。

       4.选中第二列，选择excel顶部标签“数据”然后选择子菜单中的分列。

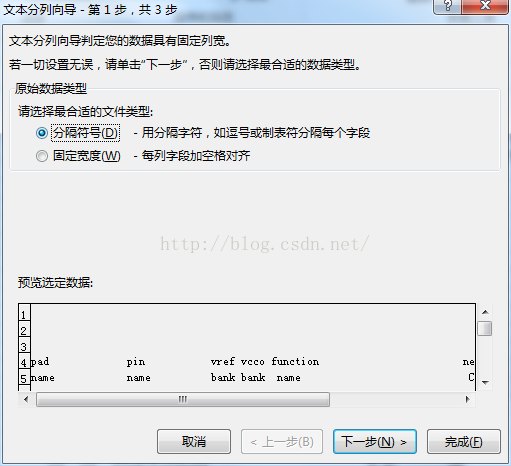

       5.分列向导中选择分隔符号

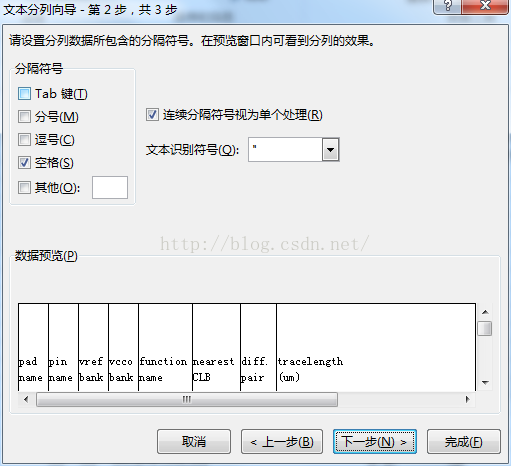

6.点击下一步，勾上分隔符号中的空格，点击完成，此时表格便被分为多列

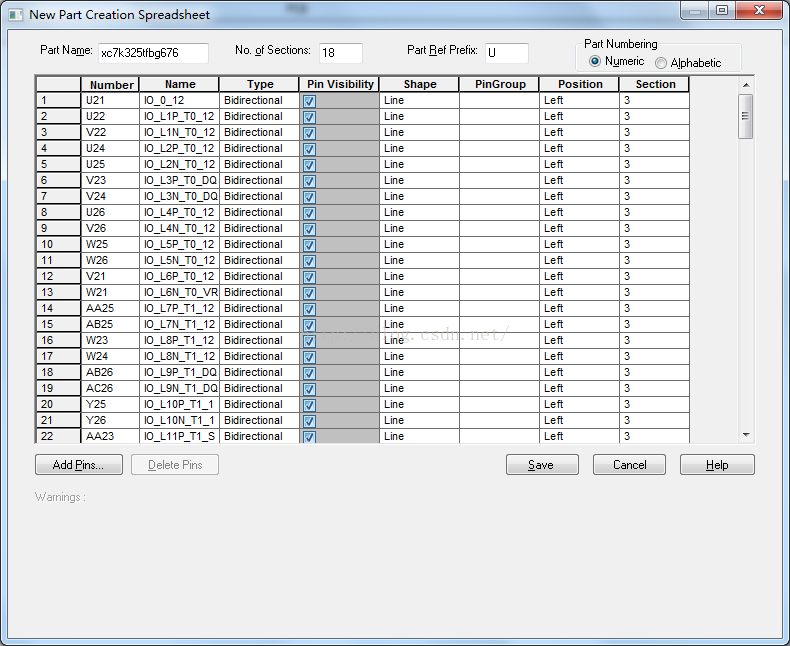

7.打开orcad，对工程下的library右键选择New part from spreadsheet.

       8.然后将管脚名称和管脚序号从excel中复制进去即可。

       9.接下来就开始不停的复制粘贴工作吧！

10.在excel公式内可以输入A1&"_"&B1就能把A1和B1的内容直接加个“_”下划线结合，即Pin Name后添加上引脚位置（如TCK_0变为TCK_0_E10），下拉使整列都使用该规则。

11.查看封装的整个部分

   在View菜单中Part与Package是用于切换查看的是器件的一部分还是整体。
