Cadence SPB 17.4批量修改相同原理图元件属性的方法

前言

先画好了原理图(制作了原理图元件封装，没有填 PCB封装 )，现在，在已经画好的原理图上，开始更新原理图元件的PCB封装。

笔记

一种原理图元件，在原理图上一般会有多个（e.g. R0603 电阻一堆…）。一个一个改是很麻烦的。

SPB17.4批量修改封装时，不支持全局剪贴板数据，只能手工输入，因为封装名称是第三方导入的，如果很长不好记忆，输入起来就很麻烦。只能是先修改一个原理图元件封装，然后再查找这个元件的key(我用的CIS数据库，key 是不 重复的  ，一个key值就代表一个原理图封装元件)，找到后，全选这些元件，然后右击菜单选编辑属性。因为有一个元件已经改了封装名称，所以在列表中，就可以在进程内，选择这个元件的封装，CTRL + V 到其他原理图元件的封装位置。

修改过程

现在修改的是封装，如果需要修改其他属性，是一样的操作。

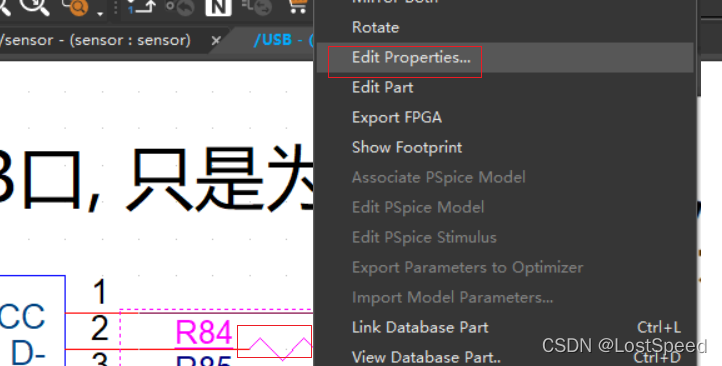

如果这个元件封装有多个原理图器件 实例 ，先手工改一个

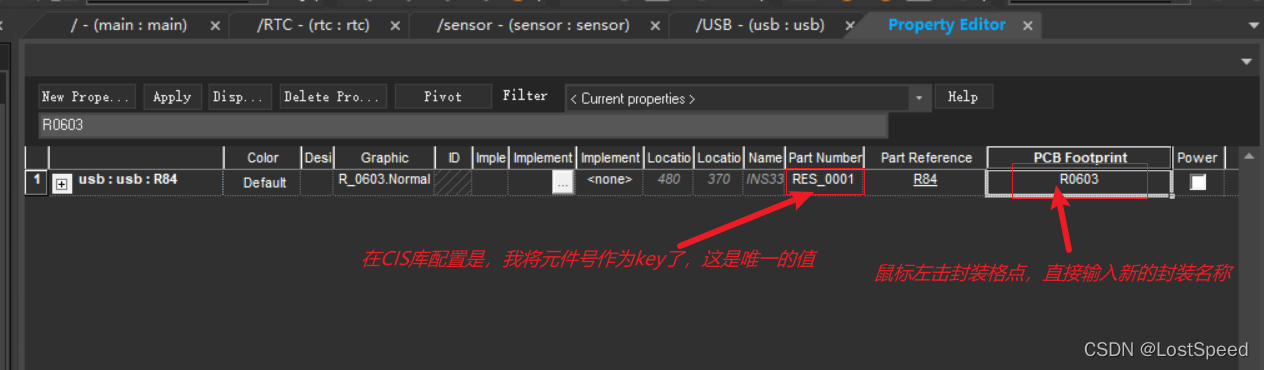

   修改单个元件属性的UI, 支持全局剪切板，将资源管理器中的封装名称复制一下，粘贴到元件对应的属性中就行，很方便。

可以看到自己作为key的值为RES_0001

查找key值相同的所有原理图元件

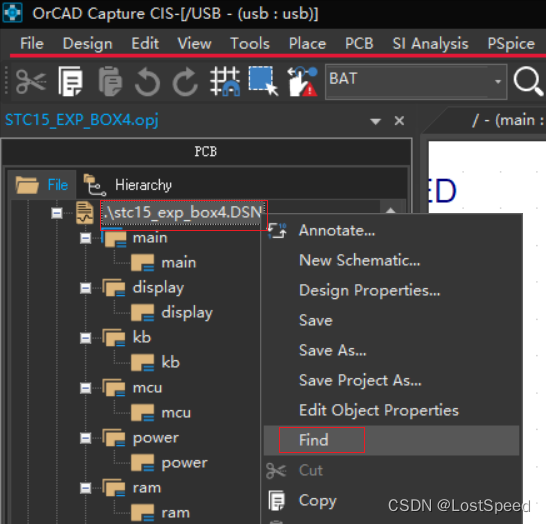

在工程节点上选择查找

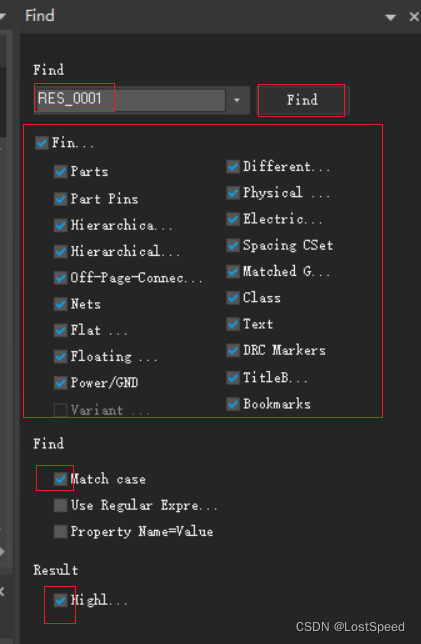

在IDE右边的查找框开始找RES_0001

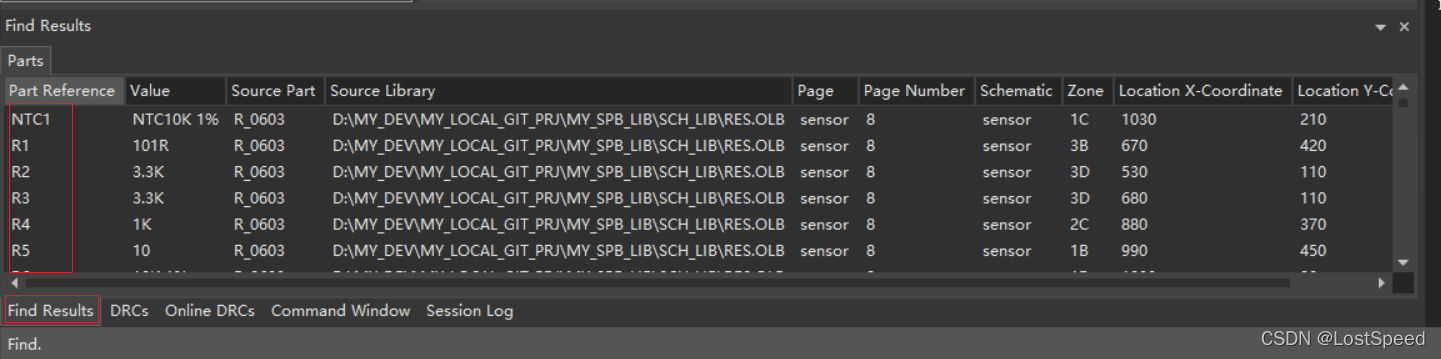

   如果key没错的话，在IDE下方的查找结果中，就看到了找到的一堆相同封装的原理图元件。


   在查找结果列表中，全选所有的元件。

   点击第1个元件，然后拉动右边滚动条到最底部，按住SHIFT键，点击最后一个元件，这样，找到的元件都被选中了。

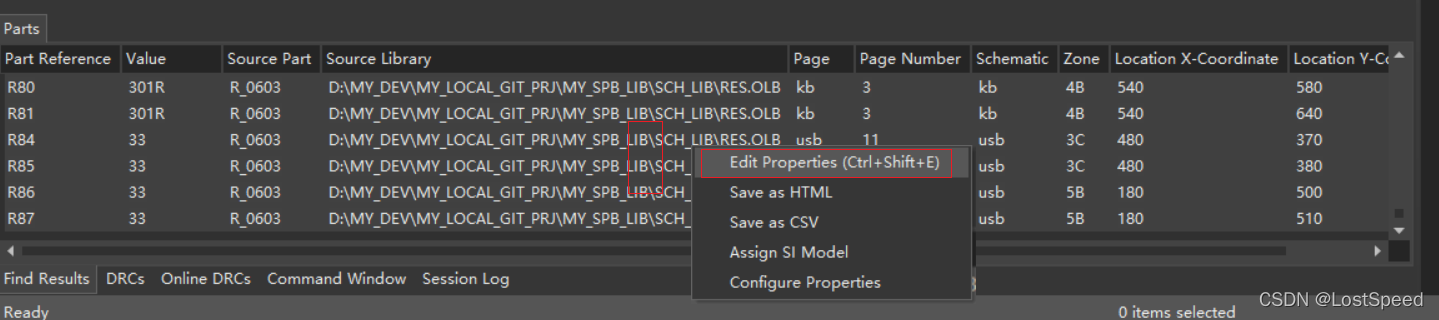

   在选中器件的阴影上，右击选编辑属性

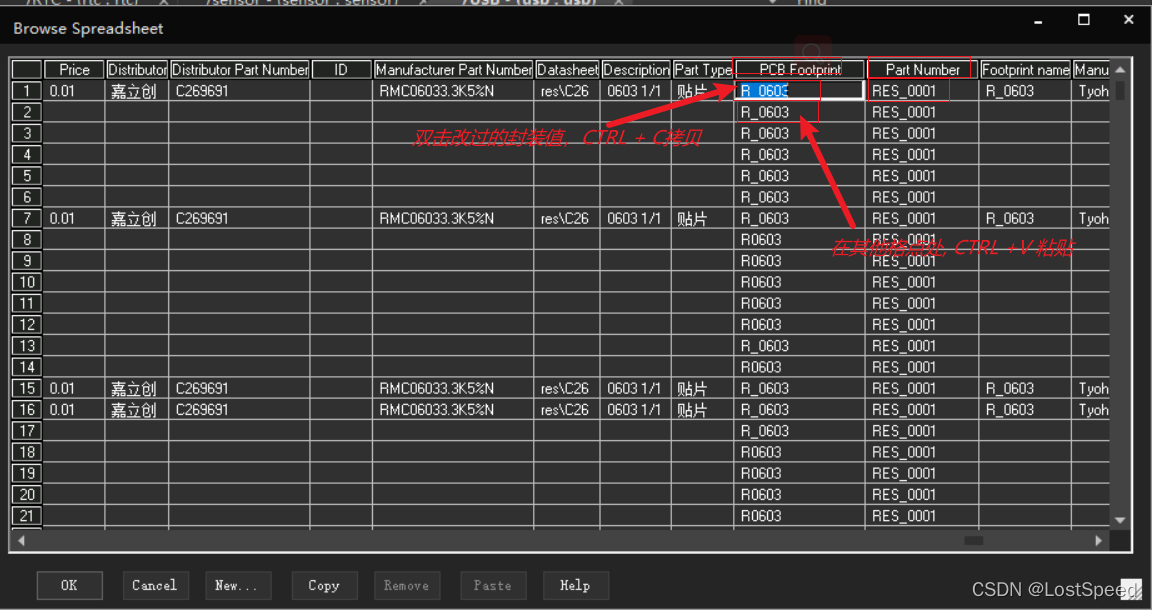

   选中自己改过的那个正确的封装名称，双击选中，拷贝(CTRL + C)

   在其他要改的格点中点击，粘贴(CTRL + V)

备注

在编辑多个器件属性的列表中，只支持进程剪贴板，不支持全局剪贴板，这应该是SPB17.4的bug。对于他们 程序员 来说，就是将剪贴板API的参数2句柄，设置为NULL 这么简单。

   作为使用者，如果遇到啥问题，就得自己想折了。

补充 - 2022_0408_1256

一个一个的粘贴也很麻烦，试了一下，可以拷贝后，全选要粘贴的所有格点，按一次CTRL + V 就可以一次性粘贴完。

先双击手工改的那个封装属性格点，CTRL + C拷贝。

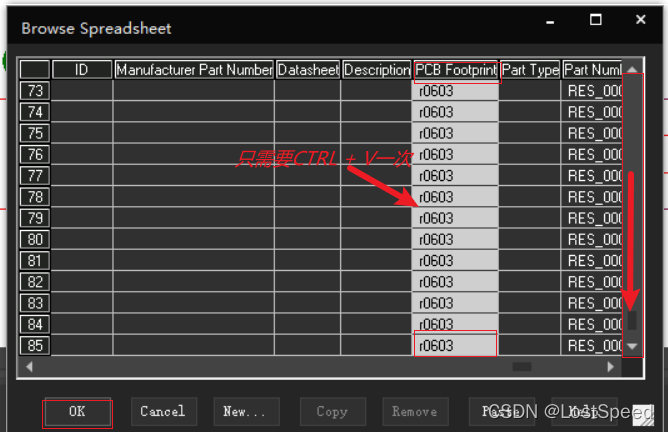

   然后点击第一个封装格点，拉动滚动条到底部，按住SHIFT, 点击最后一个格点，然后CTRL + V, 一次性就粘贴完了，很方便。

   然后点击保存按钮回原理图界面。
