Cadence中常见问题解决方法汇总

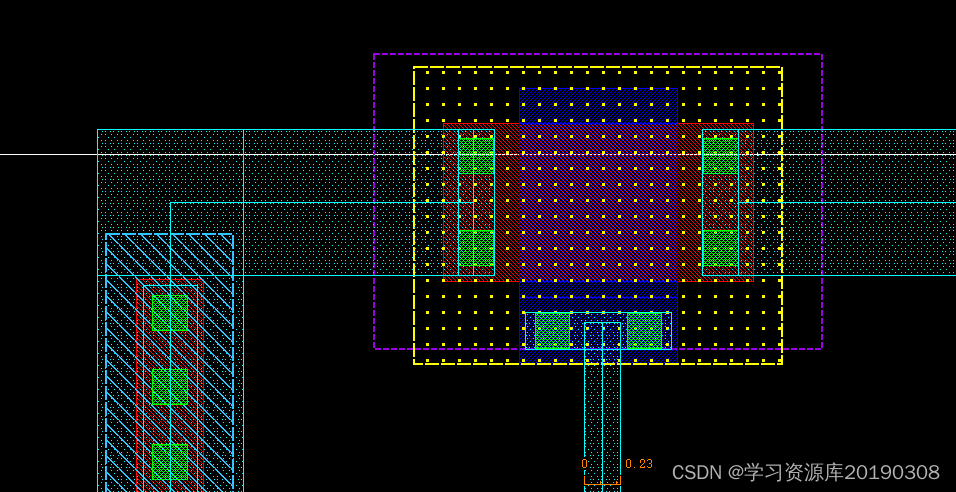

1、问题：cadence中，绘制完layout，下一次直接点击打开layout时，layout无法显示器件节点

   ，如图


   解决方法：

先打开layout对应的schematic，按下图操作

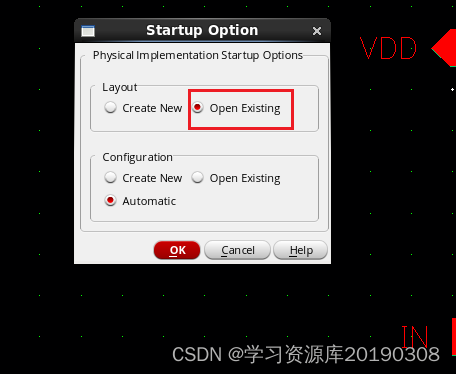

注意选择 Open Existing,从这里打开之后就能够显示器件节点名称了

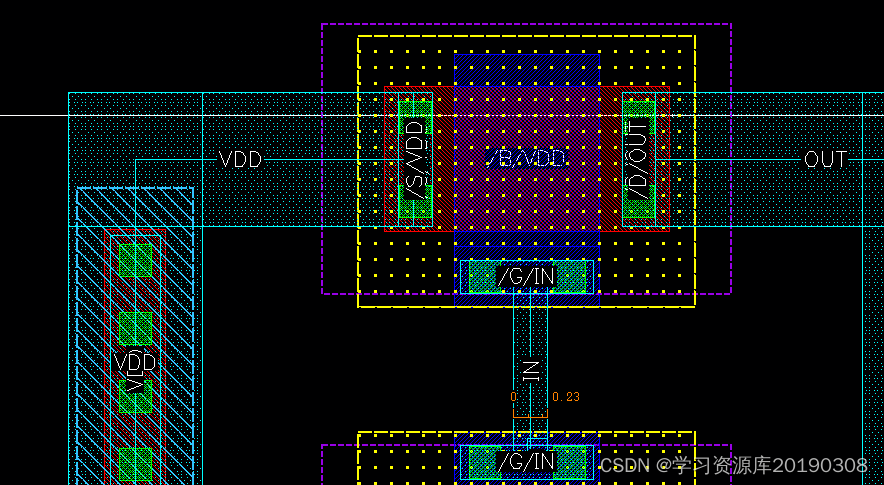

   成功显示！

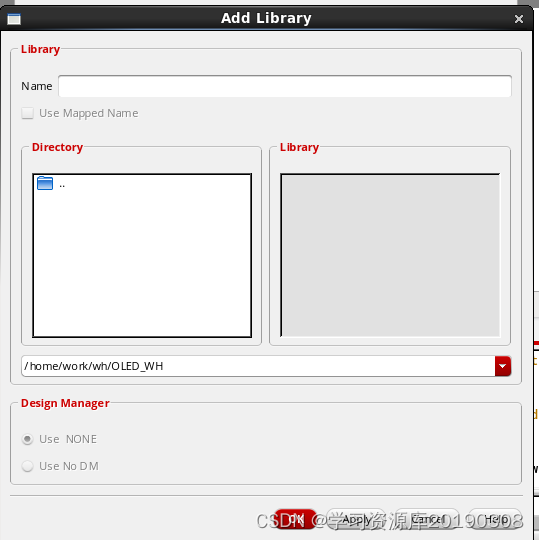

2、问题:cadence中在virtuoso中，添加自己创建的library,在文件夹中找不到，如图


   解决方法，查看之前添加的其他库文件夹，里面有一个名称为 cdsinfo.tag的文件，将此文件复制到需要添加的library文件夹中即可

3、问题:用Xshell 登录服务器，进入Virtuoso 中键盘输入乱码

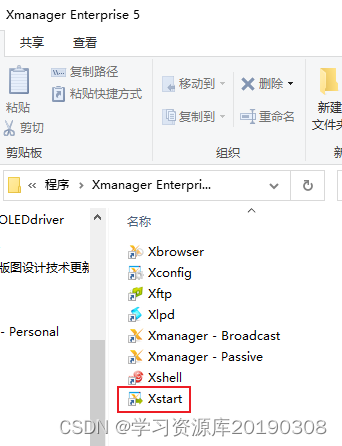

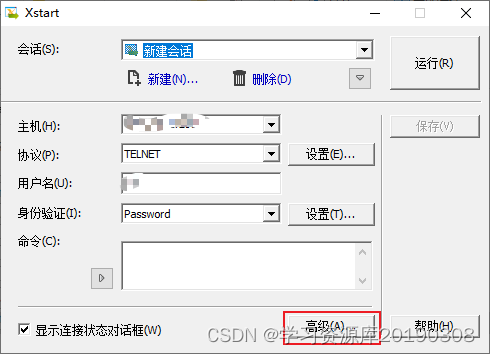

   登录Xstart


   输入账号密码，点击高级

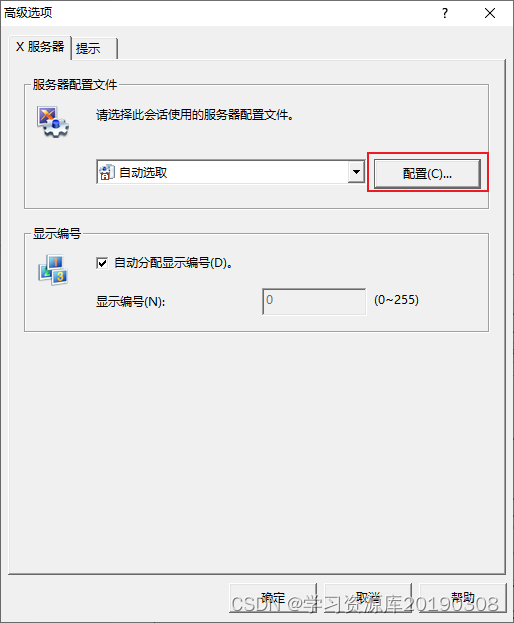

   点击配置

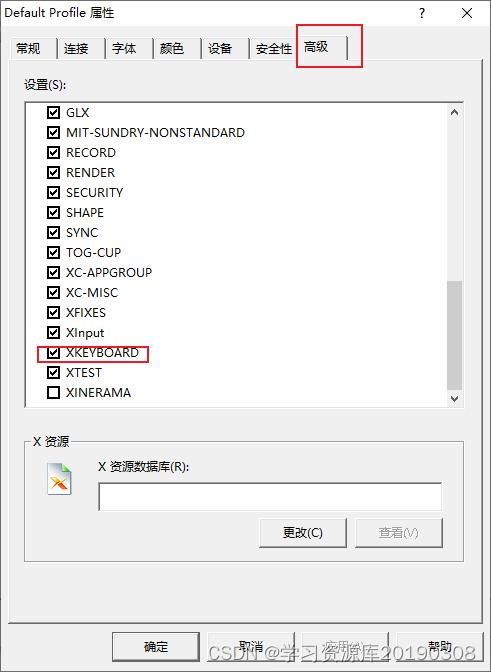

   选择高级，勾选XKEYBOARD

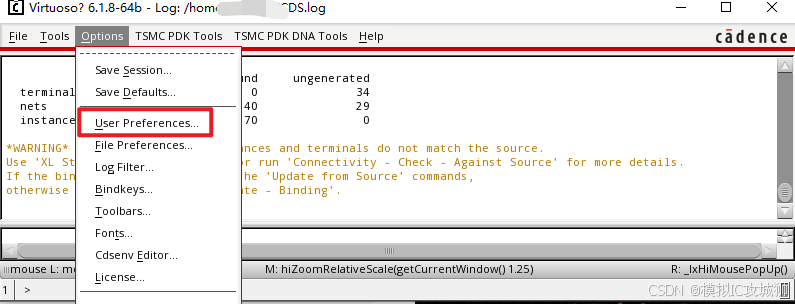

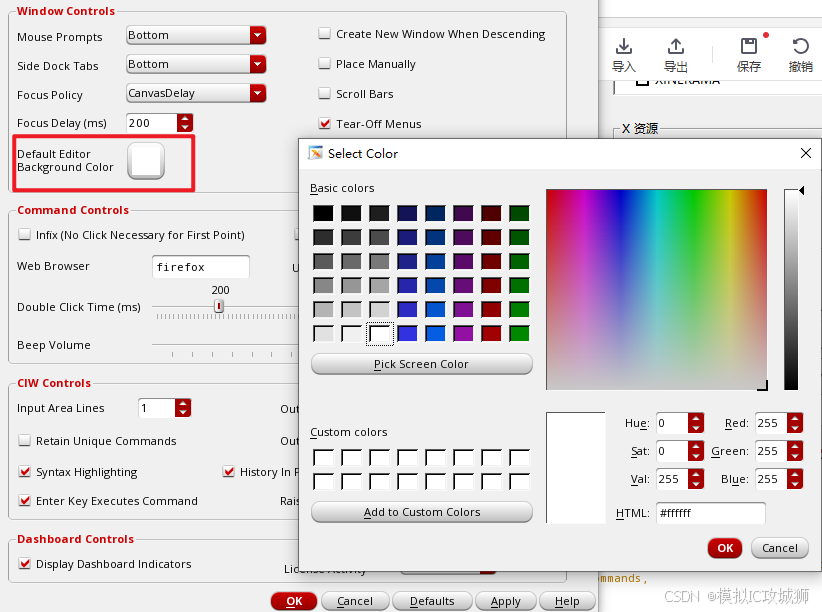

4、修改cadence版图绘制底色背景为白色

四 、个人宣传——几个已经完成的 SAR ADC项目

4.1、10bit 20MHz SAR ADC

10bit SAR ADC 设计，smic18工艺，有工艺库，有效位数ENOB为9.8

   常用栅压自举开关Bootstrap，Vcm_Based开关时序，上级板采样差分CDAC阵列，两级动态比较器，比较器高速异步时钟，动态sar逻辑，10位DFF输出，10位理想DAC还原做DFT。

   包括详细仿真文档，原理介绍，完整电路图，仿真参数已设好，可直接使用，在自己的电脑上就可以运行仿真。适合入门SAR ADC的拿来练手

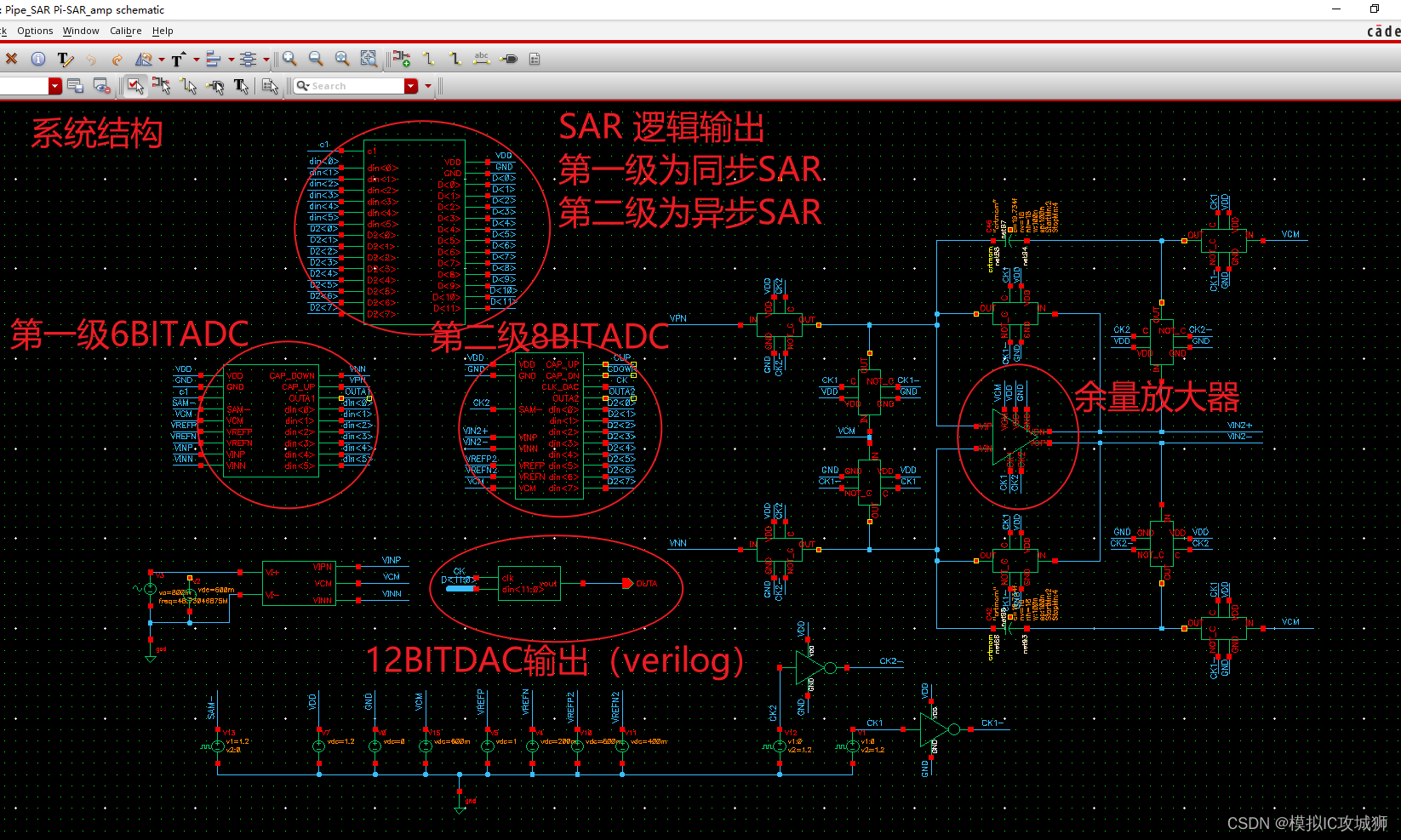

4.2、12bit 100MHz Pipelined ADC

12bit 100MHz pipelined ADC 设计

65nm工艺，电源电压1.2V,ENOB=11.6

   结构:

   栅压自举开关

   CDAC

   两级动态比较器

   第一级6位SAR ADC

   余量放大器

   第二级8位SAR ADC

   同步和异步SAR logic都有

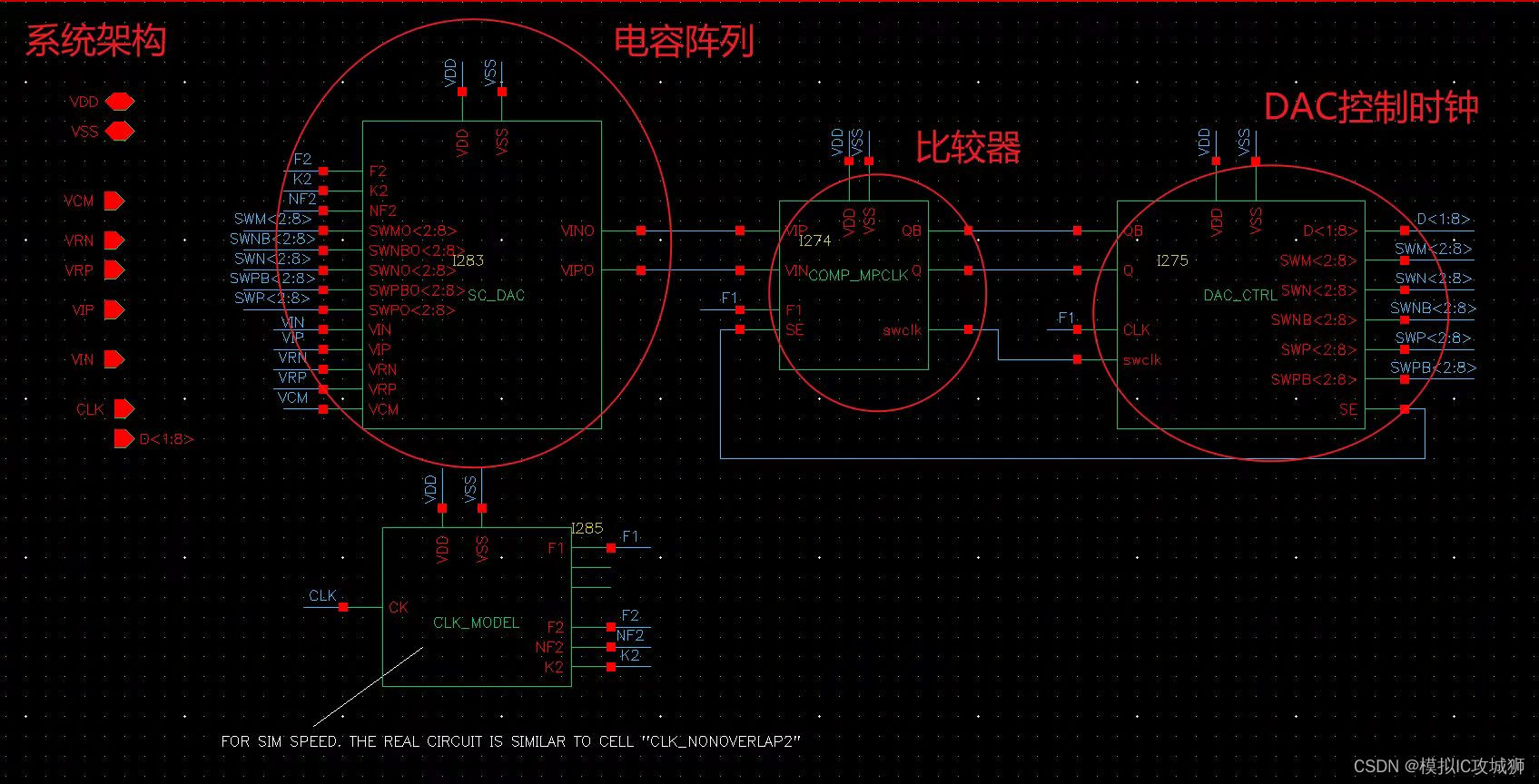

4.3、李福乐老师8bit SAR ADC

清华大学李福乐8bit SAR ADC设计

   结构:

   分段式电容阵列

   经典两级动态比较器

工艺库+电路+设计文档；

   工艺库和电路均转成OA版本，可直接导入

   送李老师的课件，包含详细设计思路

   有 matlab  代码，FFT，计算ENOB SNDR SFDR SNR THD

   适合入门SAR ADC的拿来练手
